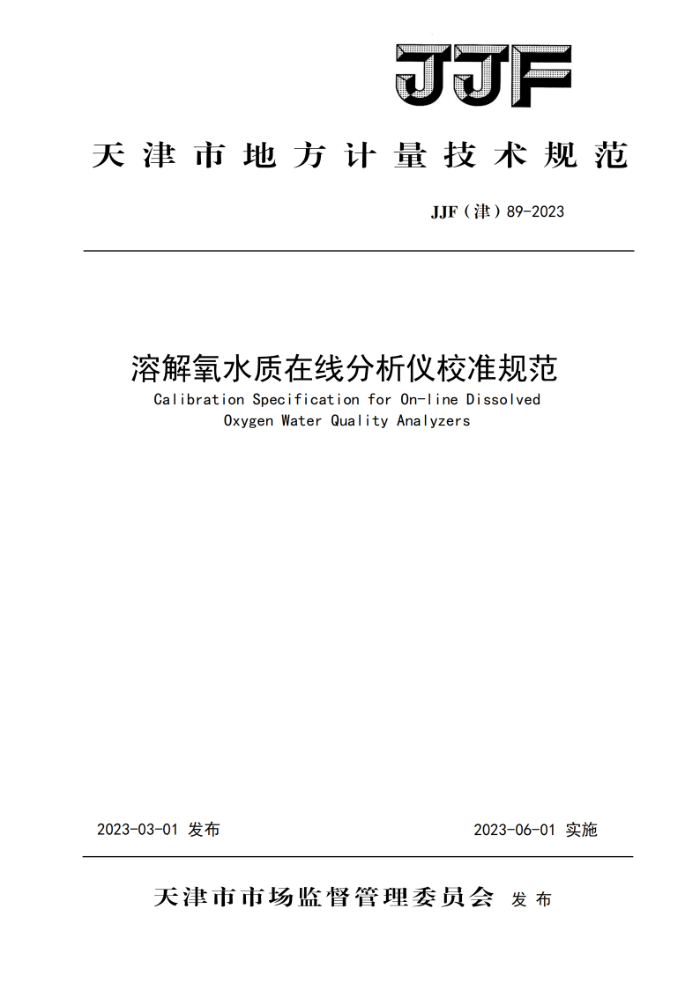

JJP
天津市地方计量技术规范
JJF（津）89-2023
溶解氧水质在线分析仪校准规范 Calibration Specification for On-line Dissolved
Oxygen Water Quality Analyzers
2023-03-01 发布
2023-06-01实施
天津市市场监督管理委员会发布 JJF(津) 89-2023
溶解氧水质在线分析仪
JJF(津) 89-2023
校准规范
Calibration Specification for On-line Dissolved Oxygen Water Quality Analyzers
归口单位： 天津市市场监督管理委员会
主要起草单位： 天津市计量监督检测科学研究院
参加起草单位： 天津市水文水资源管理中心
本规范委托天津市计量监督检测科学研究院负责解释 JJF(津)89-2023
本规范主要起草人：
白玉洁 (天津市计量监督检测科学研究院) 常子栋（天津市计量监督检测科学研究院）
李红亮（天津市计量监督检测科学研究院）
参加起草人：
孙银合 (天津市计量监督检测科学研究院) 王旭丹 (天津市水文水资源管理中心）蔡旭 （天津市水文水资源管理中心) 蒋君杰 (天津市计量监督检测科学研究院) JJF(津)89-2023
目录
(I) (1) :(1) :(1) (1) .. (2) : (2) (2) :(2) : (2) (3) :(3) (4) (4) :(4) (5) (5) .(6) :(7) (9) (11) (12) (16)
引 信
范围 2 引用文件·
概述· 4. 计量特性 5 校准条件 5. 1 环境条件 5.2 测量标准及配套设备· 6 校准项目和校准方法： 6. 1 零值误差· 6.2 响应时间 6.3 溶解氧浓度示值误差 6.4 重复性 6.5 稳定性 6.6 温度示值误差…· 7 校准结果表达· 8复校时间间隔· 附录A 标准溶解氧水的制备：附录 B 溶解氧浓度参考值的计算· 附录C溶解氧水质在线分析仪校准记录（推荐). 附录D校准证书内页格式（推荐）附录E仪器示值误差的测量不确定度评定. 附录F温度示值误差的测量不确定度评定
3 JJF(津)89-2023
引 言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》和JJF1094-2002《测量仪器特性评定》共同构成支撑本规范制定工作的基础性系列规范。
本规范计量特性的制定参考了JJG291-2018《溶解氧测定仪》、GB/T34042-2017在线分析仪器系统通用规范、DL/T1002《低浓度溶解氧仪标定方法》、HJ/T99-2003 《溶解氧（D0）水质自动分析仪技术要求》、HJ506-2009 《水质 溶解氧的测定电化学探头法》、HJ 925-2017 《便携式溶解氧测定仪技术要求及检测方法》等相关标准内容。
本规范为首次制定。
II JJF(津)89-2023
溶解氧水质在线分析仪校准规范
1范围
本规范适用于测量范围为（0～20）mg/L的溶解氧水质在线分析仪的校准。
2 引用文件
本规范引用了下列文件： JJG291-2018溶解氧测定仪 HJ506-2009水质溶解氧的测定电化学探头法凡是注明日期的引用文件，仅注明日期的版本适用于本规范。
3 概述
溶解氧水质在线分析仪（以下简称仪器）是用于连续、实时监测水中常量溶解氧（DO）浓度的仪器，其工作原理主要分为原电池法、覆膜法和荧光法，
仪器主要由测量单元、控制单元、显示单元、通讯单元，存储单元等部分组成。仪器结构如图1所示。
显示单元
控制单元
测量单元
通讯单元
存储单元
图1溶解氧水质在线分析仪仪器结构框图
4计量特性
仪器的计量特性指标见表1。
表1仪器的计量特性指标
计量特性零值误差
技术指标 ≤0. 1 mg/L
1 JJF(津)89-2023
表1 仪器的计量特性指标（续）
计量特性响应时间
技术指标 ≤60 s ±0.8 mg/L
溶解氧浓度示值误差
重复性稳定性
≤0. 2 mg/L ±1. 0 mg/L
温度示值误差
±0.5 ℃
注：以上指标不用于合格性判别，仅做参考。
5 校准条件 5.1环境条件 5.1.1环境温度：（0～40）℃。 5.1.2 相对湿度：不大于85%，或按仪器说明书规定。 5.1.31 仪器周围空气中无腐蚀气体存在，且远离强电强磁及振动区域。 5.2测量标准及配套设备 5.2.1 氮中氧气气体标准物质：国家有证标准物质，浓度约为0.05mol/mol、0.10mol/mol、 0.25mol/mol，相对扩展不确定度不大于2%（k=2）。 5.2.2溶解氧水质在线分析仪校准装置：使用范围（0～40）℃，温度波动度不大于土0.5℃，见附录B。 5.2.3电子秒表：分度值不大于0.1s，最大允许误差：±0.5s/d。 5.2.4 数字温度计：测量范围（0～50）℃，分度值0.1℃，最大允许误差：±0.15℃。 5.2.5 气压表：测量范围（800～1060）hPa，分度值1hPa，最大允许误差：土2.5hPa。 5.2.6 试剂：亚硫酸钠（Na,SO.）试剂：分析纯；二价钻盐试剂：分析纯。
6 校准项目和校准方法
6.1　零值误差
校准零值误差需要新制备无氧水，即使用500mL烧杯加入250mL蒸馏水，然后加入 500mg亚硫酸钠（Na,S0.）和微量二价钻盐，可采用六水合氯化钴（0.5mg）作催化剂，搅
2 JJF(津)89-2023
拌均匀，现用现配。
将电极从空气中浸入新制备的无氧水中，15分钟后的仪器示值，即为残余电流引起的
零值误差。 6.2响应时间
用浓度约为0.25mo1/mol的氮中氧气气体标准物质制备标准溶解氧水（制备方法参见附录B）。将电极放入其中，数值稳定后读取示值c，随后将电极从标准溶解氧水中取出，
迅速浸入无氧水中，同时开始计时，当仪器显示值为c的10%时停止计时，记录此时的秒表示值，重复测量三次， 三次示值的均值即为响应时间。 6.3溶解氧浓度是指误差
分别用浓度约为0.05mol/mol、0.10mol/mol、0.25mol/mol的氮中氧气气体标准物质制备标准溶解氧水。 不同浓度的
气压力下的水中饱和浓度参
考值c,可由公式（1）换算，即：
(1)
式中： Cs c, 一通过查表（附录C）或内插法计算出来的空气中氧在水中饱和浓度值，mg/L; c.- 一氮中氧气气体标准物质的浓度值，%;
一浓度的氮中氧气气体在水中饱和浓度值，mg/L;
一实测大气压力，Pa;
p-
——空气中的氧含量 20.94%。 P。一一标准大气压力值101325Pa。 将电极由空气中放入标准溶解氧水中，稳定后读取示值。重复测量3次，按公式（2）
计算溶解氧浓度示值误差，取绝对值最大的Ac作为校准结果。
Ac = c - Cs
(2)
式中： Ac- 溶解氧浓度示值误差，mg/L：
3
