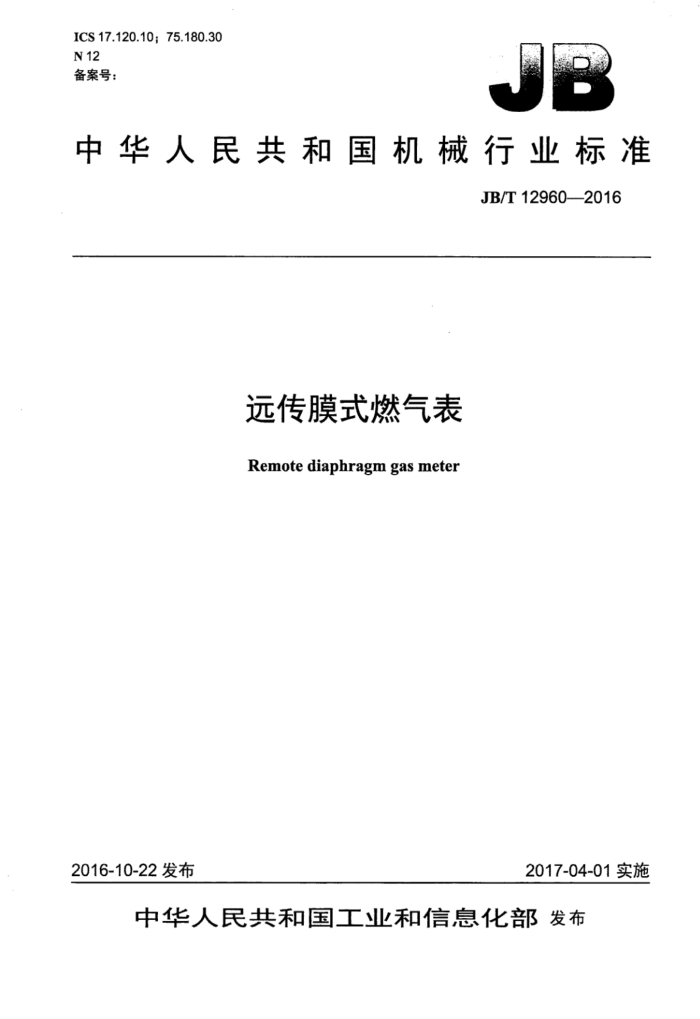

ICS17.120.10;75.180.30 N12 备案号：
中华人民共和国机械行业标准
JB/T12960—2016
远传膜式燃气表 Remote diaphragm gas meter
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T12960—2016
目 次
前言... 1
IIT
范围 2 规范性引用文件 3 术语和定义 4 分类 5 工作条件. 6 要求. 6.1 外观.... 6.2 结构和材料 6.3 机械性能， 6.4 计量特性. 6.5 电子装置特性. 6.6 控制阀.. 6.7 环境适应性
12 12 12 12 12 12 12 12 12 12 12
防爆性能. 6.9 防护性能.. 6.10 电磁兼容试验方法.
6.8
7
7.1 试验条件 7.2 外观检查， 7.3 结构和材料检查. 7.4 机械性能试验.. 7.5 计量特性试验 7.6 电子装置特性试验 7.7 控制阀试验， 7.8 环境适应性试验， 7.9 防爆性能试验. 7.10 防护性能试验.. 7.11 电磁兼容试验 8检验规则.
14 14 14 14 14 15 15 15 16 16 16
8.1 检验分类 8.2 出厂检验. 8.3 型式检验 9标志、包装、运输和贮存 9.1标志. 9.2 包装... 9.3 运输和贮存附录A（资料性附录） M-BUS接口
.16 16 .17
- JB/T12960-2016
17 17 .17 17 19 19 19 .19 ..20 20 .20 .20 ..20 20
A.1 电气接口要求 A.2通信方式.. A.3传输波特率 A.4M-BUS接口的数据传输状态附录B（资料性附录） RS-485标准串行电气接口 B.1 发送方式. B.2电平要求.. B.3其他要求附录C（资料性附录） 光电收发接口 C.1 调制特性 C.2 光学特性 C.3 光环境条件 C.4 电气特性 C.5 使用条件
图1 字节传输序列.. 图2 控制码格式图3 外部设备请求成功图，图4 外部设备请求失败图，图5机电转换误差试验示意图图A.1外部设备至燃气表的数据传输示意图，图A.2 燃气表至外部设备的数据传输示意图
4
4
***. S
.6 13 17 .18
表1 燃气表的通信接口表2 顿格式，表3 燃气表类型及代码... 表4 外部设备请求读编码格式.. 表5 外部设备请求读数据的报文格式及燃气表正常应答报文格式，表6 外部设备请求读密钥版本号的报文格式及燃气表正常应答报文格式，表7 外部设备请求读地址的报文格式及燃气表正常应答报文格式. 表8 外部设备请求写操作编码格式.. 表9 外部设备请求写数据的报文格式及燃气表正常应答报文格式. 表10 外部设备请求写机电同步数据的报文格式及燃气表正常应答报文格式表11 数据表达格式.. 表12 计量单位代号表 13 第一字节定义表14 检验项目. 表C.1 光轴距离10mm处E对接收器的要求
n
2
10 10 ...11 .11 11 15 20
I JB/T129602016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准起草单位：安徽鸿凌机电仪表（集团）有限公司、安徽省质量和标准化研究院、安徽省计量
科学研究院、上海工业自动化仪表研究院、北京市计量检测科学研究院、浙江省计量科学研究院、河南省计量科学研究院、安徽省池州质量技术监督局、中国计量协会燃气表工作委员会、金卡高科技股份有限公司、沈阳市航宇星仪表有限责任公司、成都秦川科技发展有限公司、合肥市燃气集团、港华燃气有限公司、中石油昆仑燃气有限公司、中石化中原油田燃气管理处、慈溪市光华仪器配件厂、宁海县华云橡塑制品厂、慈溪市吉龙工贸有限公司、慈溪市宏丰橡胶制品厂。
本标准主要起草人：林路生、丁昌东、孙秀良、杨卫国、李明华、杨有涛、东涛、凌俊杰、崔耀华、 黄震威、黄成、袁利根、李志成、胡志鹏、林胜、杨军、龚大利、颜雪、郭刚、程波、权亚强、刘怀远、沈奇挺、陈迪泉、陆奇峰、李险峰、沈文新、林迎。
本标准为首次发布。
III JB/T12960—2016
远传膜式燃气表
1范围
本标准规定了远传膜式燃气表的术语和定义、分类、工作条件、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于远传膜式燃气表（以下简称燃气表）的设计、生产、试验与验收。
2规范性引用文件.
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB3836.1爆炸性环境第1部分：设备通用要求 GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.4爆炸性环境第4部分：由本质安全型“;”保护的设备 GB4208—2008外壳防护等级（IP代码） GB/T5080.7-1986·设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验
方案
GB/T6968——2011 膜式燃气表
3术语和定义
GB/T6968--2011界定的以及下列术语和定义适用于本文件。
3.1
远传膜式燃气表remotediaphragmgasmeter 加装数据采集、传输及其他辅助装置并且不改变其计量特性及其他性能的膜式燃气表。
3.2
有源远传燃气表 activeremote diaphragmgasmeter 整机带电源的燃气表。
3.3
无源远传燃气表 passiveremotediaphragmgasmeter 整机不带电源的燃气表。
4分类
4.1 燃气表按是否带控制阀分为：
一不带控制阀：该类燃气表具有数据采集和传输功能，不具有控制阀门的功能；带控制阀：该类燃气表具有数据采集和传输功能以及控制阀门的功能。
4.2燃气表按是否带电源分为：
1 JB/T12960—2016
有源：整机带电源，机电转换单元信号元件一般实时工作，产生机电转换信号，由数据采集装置实时记录气量；
一无源：整机不带电源，机电转换单元直接从燃气表的机械计数器中读取累积数值编码。
5工作条件
燃气表的工作条件应符合GB/T69682011中第4章的要求。
6要求
6.1外观 6.1.1燃气表应有良好的表面处理，不应有毛刺、划痕、裂纹、锈蚀、霉斑和涂层剥落现象。 6.1.2显示的数字应醒目、整齐，表示功能的文字符号和标志应完整、清晰、端正。 6.2 结构和材料 6.2.1燃气表的结构和材料应符合GB/T6968—2011中第6章的要求。 6.2.2使用电池供电的有源燃气表的电池及电池盒应符合GB/T6968—2011中C.2.1的要求。 6.2.3远传读数控制装置的气体隔离应符合GB/T6968—2011中C.2.2的要求。 6.3 3机械性能
燃气表的机械性能应符合GB/T6968--2011中第7章的要求。 6.4计量特性
燃气表的计量特性应符合GB/T6968—2011中第5章的要求。 6.5 5电子装置特性 6.5.1电压及电流
燃气表电子装置的电压及电流应符合GB/T6968—2011中C.3.1.1.1的要求。 6.5.2功能和存储信息
燃气表电子装置应具有气体流量信号采集、数据处理、数据传输和信息存储的功能，其存储的信息至少包括：
燃气表标识，如表编号、类型等；
一累积用气量；控制阀的状态。
6.5.3数据传输 6.5.3.1通信方式
采用主-从结构的半双工通信方式。 6.5.3.2 2通信接口
燃气表的通信接口应符合表1的规定。
2 JB/T12960—2016
表1 燃气表的通信接口
方式编号
接口形式
要求参见附录A 参见附录B
1 2 3 4
Meter-BUS物理接口（简称M-BUS）
RS-485接口无线收发接口光电收发接口
应符合《微功率（短距离）无线电设备管理暂行规
定》相对应频段规定的技术要求
参见附录 C
6.5.3.3 字节格式
字节格式为每字节含8位二进制码， 传输时加上一个起始位（0）、 一个偶校验位（E）和一个停止位（1)，共11位。其字节传输序列如图1所示。D0是字节的最低位，D7是字节的最高位。字节先传输低位，后传输高位。
0 DO D1 D2 D3 D4 DS D6 D7
E
传输方向
起始位
8位数据
偶校验位 停止位
图1 字节传输序列
6.5.3.4 顿格式
顿格式应符合表2的规定。
表2 格式
名称帧起始符仪表类型
代码 68H T A0 A1 A2 A3 A4 A5 A6 c L DATA CS 16H
地址域
控制码数据长度域数据域校验码顿结束符
6.5.3.5 类型及代码
燃气表类型及代码应符合表3的要求。
3 JB/T12960—2016
表3燃气表类型及代码
燃气表类型有源远传燃气表无源远传燃气表
代码(T) 30H 31H
仪表类型 30H39H：燃气表
6.5.3.6地址域
地址域（A0～A6）由七个字节组成，每个字节为2位BCD码格式。地址长度为14位十进制数，低地址在前，高地址在后，其中A5、A6为厂商代码。当地址为AAAAAAAAAAAAAAH时，为广播地址。广播地址只能应用于点对点的通信中。 6.5.3.7控制码
控制码（C）的格式如图2所示。
DODI D2 D3 D4 D5 D6 D7
功能定义
传输方向
说明： D7: 0 由外部设备发出的控制顿；
由燃气表发出的应答顿。
-
D6:0 通信正常；
通信异常。
D5-DO:000000:保留；
000001：读数据： 000100：写数据； 001001：读密钥版本号； 000011：读地址（表号）； 010101：写地址（表号）； 010110：写机电同步数（置表底数）： 1×××××：厂商自定义。
图2控制码格式
6.5.3.8 数据长度
数据长度（L）为数据域的字节数，用十六进制表示。读数据时L小于或等于64H，写数据时L小于或等于32H，L等于零表示无数据域。 6.5.3.9 数据域
数据域（DATA）包括数据标识、序列号和数据，其结构随控制码的功能改变。 6.5.3.10校验码
校验码（CS）为一个字节，从顿起始符开始到校验码之前的所有各字节进行二进制算术累加，不计超过FFH的溢出值。 4
