ICS 53.100 P 97
JB

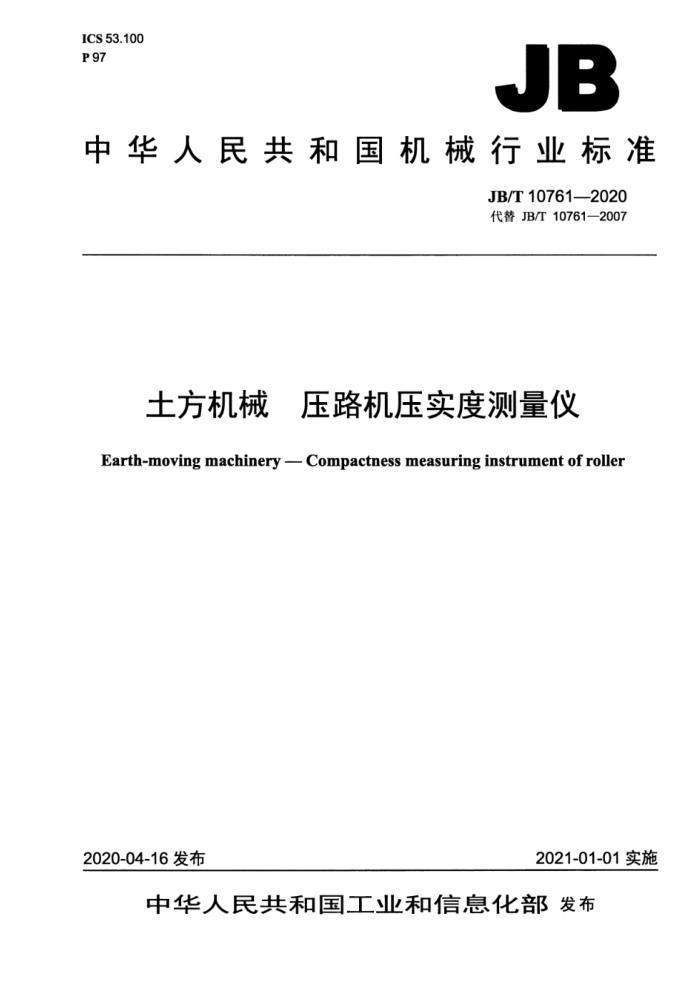

中华人民共和国机械行业标准
JB/T10761—2020 代替JB/T10761—2007
土方机械 压路机压实度测量仪
Earth-moving machinery -- Compactness measuring instrument of roller
2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布 JB/T10761—2020
目 次
m
前言 1范围 2规范性引用文件 3术语和定义 4组成.. 5要求，
5.1贮存温度及工作温度 5.2外观. 5.3 性能... 5.4 防护等级 5.5 接口和协议特性 6试验方法 6.1 外观检查 6.2 性能试验. 6.3 耐久性试验. 6.4防护等级试验 7检验规则. 7.1 检验项目.. 7.2 抽样与组批 7.3 判定规则 8标志、包装、运输和贮存 8.1 标志. 8.2 包装. 8.3 运输和贮存附录A （（资料性附录） 测量仪系统组成附录B （资料性附录） 接口和协议特性数据格式，附录C （资料性附录） 基于振动波模型的压实度传感器的相关性校验试验
2
6
6
.6
.8 9 10
.10 10 1
C.1 试验准备 C.2试验步骤. C.3 数据计算..
图A.1 测量仪系统组成，图 C.1 碾压轮迹上常规检验指标测试点选取示意图图C.2 目标振动压实值确定示意图
11 12
表1 贮存温度及工作温度表2 电压影响试验的电压波动范围表3 数据交互顿格
.
1 JB/T10761—2020
表4串口格式. 表5性能试验电压，表6共振点测试.. 表7振动耐久试验. 表C.1相关性校验试验报告
.13
II JB/T10761—2020
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10761—2007《压路机压实度测量仪》，与JB/T10761—2007相比主要技术变化
如下：
-修改了标准的范围（见第1章，2007年版的第1章）；一增加和修改了“规范性引用文件”的内容（见第2章，2007年版的第2章）； -修改并增加了相关术语和定义（见第3章，2007年版的第3章）；修改了第4章的内容（见第4章，2007年版的第4章）；修改了工作温度（见表1，2007年版的表2）；修改了数据刷新频率范围值（见5.3.3，2007年版的5.5.4)；修改了耐湿热性的要求（见5.3.5，2007年版的5.5.6）； -增加了“防护等级”和“接口和协议特性”的规定（见5.4和5.5）；修改了表6中的全振幅值（见表6，2007年版的表5）；删除了图1和表7的内容（见2007年版的图1和表7）；修改了耐久性试验的内容（见6.3，2007年版的6.3）；增加了使用说明书的内容（见8.2.3）；修改并增加了附录的内容（见附录A、附录B和附录C，2007年版的附录A）。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：西安依恩驰网络技术有限公司、天津工程机械研究院有限公司、合肥永安绿地工
程机械有限公司。
本标准主要起草人：刘涛、陈树巧、张斌、宋皓。 本标准所代替标准的历次版本发布情况为：
JB/T10761—2007。
III JB/T10761—2020
土方机械压路机压实度测量仪
1范围
本标准规定了压路机用压实度测量仪的术语和定义、组成、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于安装在各种压路机上的机载式压实度测量仪（以下简称测量仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h十12h
循环）
GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T4208一2017外壳防护等级（IP代码） GB/T9969 工业产品使用说明书总则 GB/T21153土方机械尺寸、性能和参数的单位与测量准确度 JFGF10公路路基施工技术规范 JT/T1127公路路基填筑工程连续压实控制系统技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
压路机roller 自行式或拖式机械，由一个或多个金属圆柱形滚子（滚筒）或橡胶轮胎组成压实装置，通过压实装
置的振动压碎岩石，压实土壤、沥青混凝土或砾石。 3.2
压实度compactness 经压路机压实后材料的实际干密度与该材料的最大干密度之比，用百分数表示。
3.3
标准环境standardenvironment 空气温度在18℃28℃，相对湿度在45%～75%，大气压力在86kPa～106kPa范围内的环境。
3.4
压实值compactionvalue 由压实度传感器输出的与压实度呈相关关系的数值。
3.5
振动压实值compactiondegree 基于振动压路机在碾压过程中振动轮上的振动信号所建立的反映填筑体压实状态的力学指标。
-
