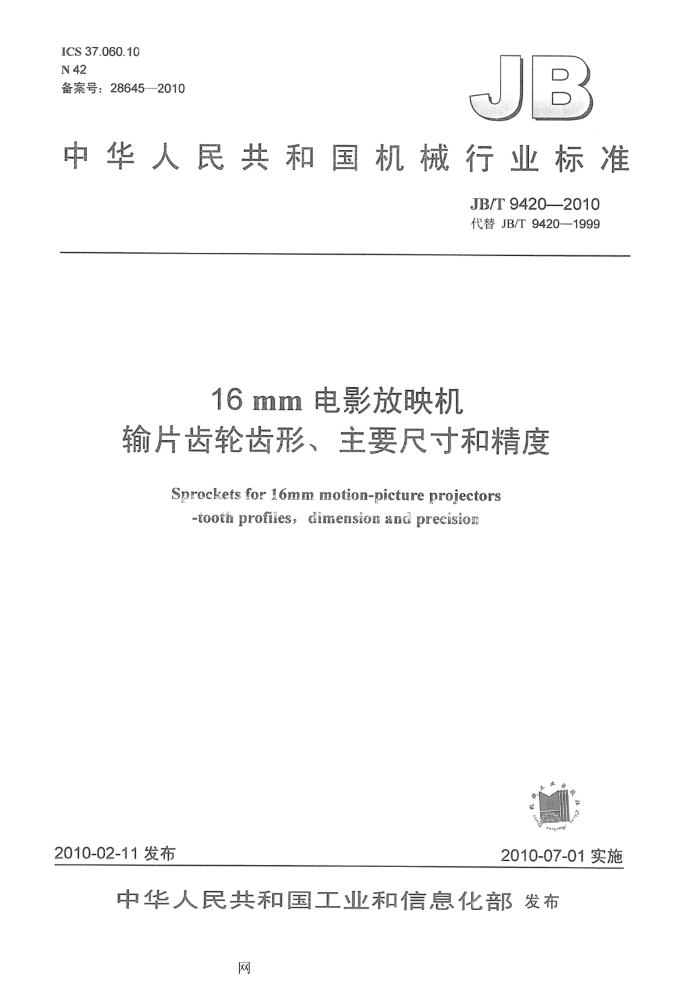

ICS 37.060.10 N42 备案号：28645—2010
0
中华人民共和国机械行业标准
JB/T9420--2010 代替JB/T9420—1999
16mm电影放映机
输片齿轮齿形、主要尺寸和精度
Sprockets for 16mm motion-picture projectors
-tooth profiless dimension and precisior
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布
网 JB/T9420-2010
目 次
前言..
范围 2 规范性引用文件 3齿形.. 4主要尺寸和精度图1输片齿轮尺寸示意图表1输片齿轮尺寸
n
网 JB/T94202010
前言
本标准代替JB/T9420-1999《16mm电影放映机输片齿轮齿形、主要尺寸和精度》。 本标准与JB/T9420一1999相比，仅作了编辑性修改，主要技术内容没有变化。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：哈尔滨电影机械厂、成都菲斯特科技有限公司、广东珠江影视设备制造有限
公司、天津市电影机械制造厂、马鞍山市影星银幕有限公司、广州美视晶莹银幕有限公司、南京金南影视听设备有限公司、南京新世界长江仪器有限公司、上海通业微电子科技有限公司、张家港市星星电教银幕广、秦皇岛昌隆银幕有限公司、上海市质量监督检验技术研究院、中国人民解放军第五三一广张家港市三星银屏器材有限公司。
本标准主要起草人：邓荣武。 本标准所代替标准的历次版本发布情况为：
-ZBY015—1981; —JB/T94201999
一
II
网 JB/T9420--2010
16m电影放映机输片齿轮齿形、主要尺寸和精度
1范围
本标准规定了16mm电影放映机输片齿轮的齿形、主要尺寸和精度。 本标准所规定的输片齿轮适用于符合HG/T2695的16mm影片片孔。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而。鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
HG/T2695—1995电影胶片尺寸 3齿形
输片齿轮采用圆弧齿形。 4主要尺寸和精度 4.1输片齿轮的标准尺寸和推荐尺寸见图1和表1。
5
11 10: 1 H
10 :1
16
宁
注：本图不表示输片齿轮的具体结构。
图1输片齿轮尺寸示意图
网 JB/T9420---2010
表1输片齿轮尺寸
单位：mm
数值
尺 寸
8齿 13.45±0.03 1.22-0.06 0.4*.1 1L.007 019.3.0045 $19.1.8.045 0.910.045 45°±3° 0.025
12齿 13.45±0.03 1.22 0.06 0.4 *1 11.007 Φ28.9.0045 $28.6_0.045 0.91.0.045 30°±2.5
16齿 13.45±0.03 1.22-0.06 0.4*0.1
A bt
C1
11-0.07 $ 38.6_0.05 $ 38.2-0.05 0.91-0.045 22°30*±2"
C2
标准尺寸
供 片
D
4
片
H1 0 8 R S
0.025 2 0.1 $30.6 30.3 5°
0.03 2 0.1 $40.3 39.9 5°
2
推荐尺寸
0.1 @ 21.0 $ 20.8 5°
供片收片 β
Di
4.2齿根圆直径应不大于工作圆直径。 4.3工作圆直径表面粗糙度Ra为0.4um。 4.4齿面粗糙度Ra为0.8um。
