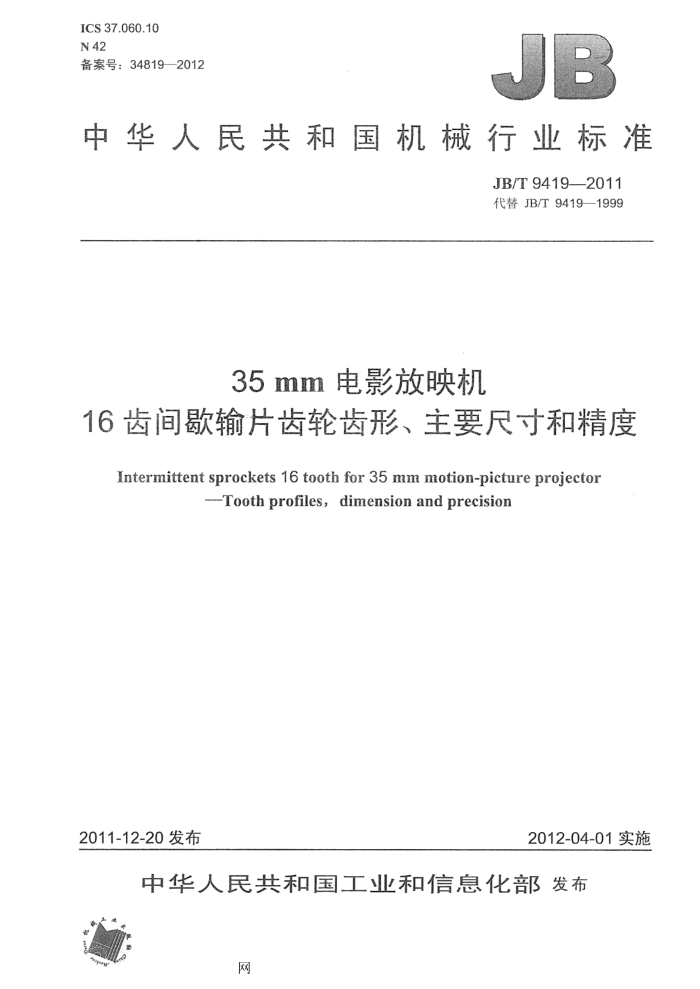

ICS37.060.10 N42 备案号：34819-2012
中华人民共和国机械行业标准
JB/T9419--2011 代替JB/T9419-1999
35mm电影放映机
16齿间歇输片齿轮齿形、主要尺寸和精度
Intermittent sprockets 16 tooth for 35 mm motion-picture projector
--Tooth profiles, dimension and precision
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T94192011
目 次
前言
11
范围. 规范性引用文件
1
2
3齿形.. 4主要尺寸和精度图1间歇输片齿轮尺寸示意图表1·间歇输片齿轮尺寸
网 JB/T94192011
前 言
本标准代替JB/T9419-1999《35mm电影放映机16牙问歇齿轮齿形、主要尺寸和精度》。 本标准与JB/T9419—1999相比，主要技术内容没有变化。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准负责起草单位：秦皇岛视听机械研究所。 本标准参加起草单位：成都菲斯特科技有限公司。 本标准主要起草人：邓荣武、吴庆富。 本标准所代替标准的历次版本发布情况为：
-ZBY014--1981; JB/T9419-—1999
II
网 JB/T9419---2011
35mm电影放映机16齿间歇输片齿轮齿形、主要尺寸和精度
范围
本标准规定了35mm电影放映机16齿间歇输片齿轮的齿形、主要尺寸和精度本标准所规定的问歇输片齿轮适用于符合HG/T2695一1995规定的35mm影片片孔。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究 ·是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
HG/T2695-1995电影胶片尺寸 3齿形
问歇输片齿轮采用圆弧或渐开线齿形。 4主要尺寸和精度 4.1间歇输片齿轮的标准尺寸和推荐尺寸见图1和表1。
B
48A
10:
10:1
A
注：本图不表示间隙输片齿轮的具体结构。
图1间歇输片齿轮尺寸示意图
4.2 两端对应齿交错位移不大于0.02mm。 4.3 任何相邻四个齿的齿间角积累误差不大于0.4” 4.4同一齿轮两端工作圆直径之差不大于0.02mm。
网 JB/T9419---2011
表1 间歇输片齿轮尺寸
单位：mm
数值 28±0.05 1.65*883 p24 .0.045 1.4.0.06 22°30″±1.5°
尺 寸
A b1 D Hi 6 S R s B D1 B
标准尺寸
0.01 2 0.1
推荐尺寸
35-8.17 26.5 10°
4.5 齿根圆直径应小于工作圆直径。 4.6 s工作圆表面粗糙度为Ra0.4um。 4.7 齿面的表面粗糙度为Ra0.8ume
2
网 中华人民共和国
机械行业标准 35mm电影放映机
16齿间歇输片齿轮齿形、主要尺寸和精度
JB/T9419---2011
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.5印张-8千字 2012年3月第1版第1次印刷
