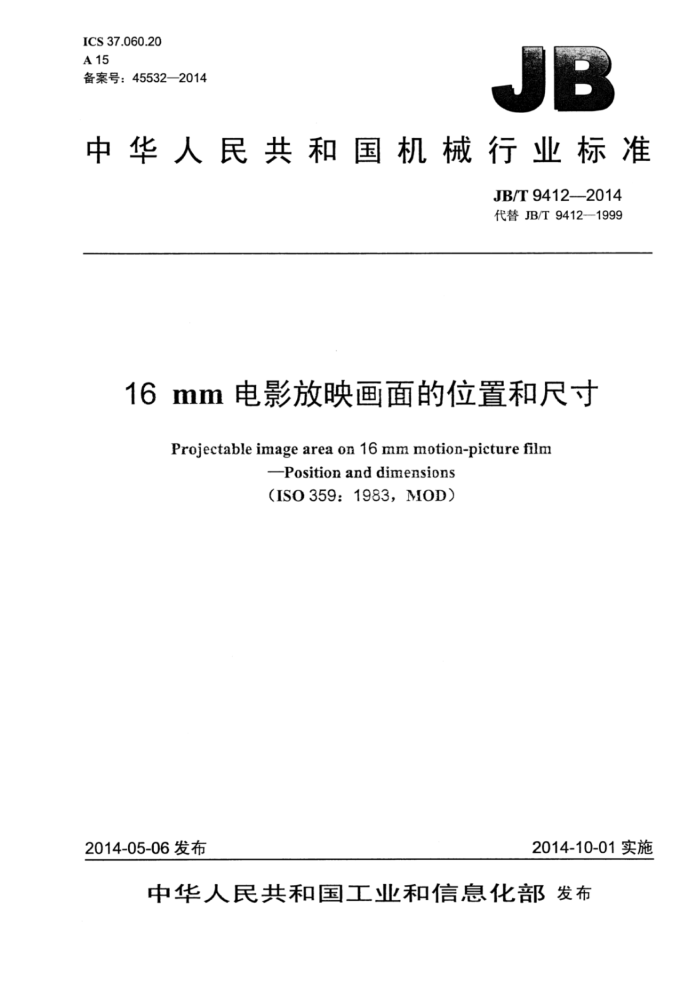

ICS37.060.20 A15 备案号：45532—2014
中华人民共和国机械行业标准
JB/T9412-2014 代替JB/T9412—1999
16mm电影放映画面的位置和尺寸
Projectable image area on 16 mm motion-picture film
-Position anddimensions (ISO359:1983,M0D)
2014-10-01实施
2014-05-06发布
中华人民共和国工业业和信息化都发布 JB/T94122014
目 次
前言
I
范围 2尺寸和位置，参考文献 JB/T94122014
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T9412-1999《16mm电影放映画面的位置和尺寸》，与JB/T9412—1999相比主要技
术变化如下：
在范围一章中增加了本标准适用于的描述；按照新标准的表示形式删除了对称度n，增加为J=K；增加了表的脚注：增加了注1～注3。
本标准使用重新起草法修改采用ISO359：1983《16mm电影正片可放映画面位置和尺寸》。 本标准与ISO359：1983的技术性差异及其原因如下：
删除了ISO359：1983的前言；将注1移至图中作为图注；将注3中关于影片平面上最大圆角的内容移至图1和表1中说明；在参考文献中用GB/T5301代替ISO1223。
本标准与ISO359：1983相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（丨）进行了标示。
本标准由中国机械工业联合会提出本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所。 本标准主要起草人：阎继华。 本标准所代替标准的历次版本发布情况为：
ZBY006—-1981; JB/T9412—1999。
II JB/T94122014
16mm电影放映画面的位置和尺寸
范围
1
本标准规定了通过电影放映机片窗放映的16mm电影正片的最大可放映画面的位置和尺寸。 本标准适用于16mm电影放映机。
2 尺寸和位置
尺寸和位置如图1和表1所示。
D
影片画面面积
可放映画面面积
影片运行的方向
基准边
心
可放映画面轴线中心
注：图中的“基准边”仅作为尺寸的基准，不一定是影片的导向边。
图1 表1
尺 寸 Amin Ber Crerf Dmax
数值mm 3.10 9.65 7.98 12.85 JB/T94122014
表1（续）
数值mm 7.26 0.50
尺 寸 Hmax R J=Knom
B是推算出来的数值，供参考。 注1：放映窗：尺寸4、D、H规定了影片上可供放映的最大画面面积。这些尺寸并没有限定放映机的片门尺寸，
片门的尺寸取决于他在光路中的位置。
注2：实际的放映面积：在通常情况下，放映的实际画面面积要比可放映的最大画面面积小一些。在某种情况下，
也可以是非矩形的，但被放映的影片实际画面面积应尽可能是最大的、几何均匀的图形，并应在规定的尺寸范围内。
注3：GB/T5301-2002提到了供电视系统放映的画面面积。
2 JB/T9412—2014
参考文献
[1] GB/T5301-2002 供电视播放用影片安全画面范围的位置和尺寸（ISO1223：1993，MOD）
