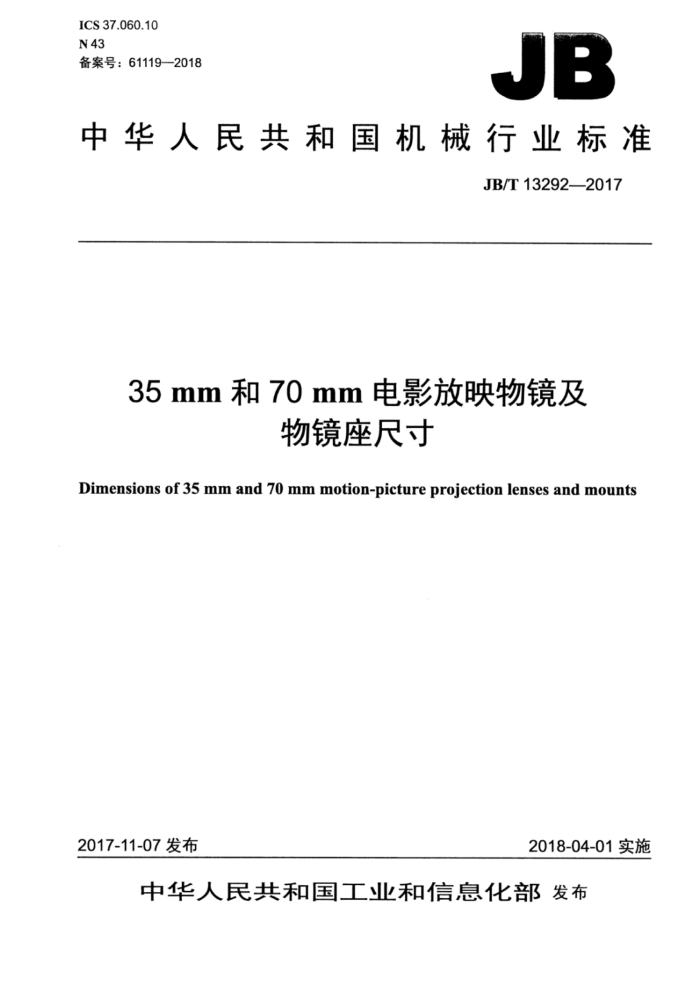

ICS37.060.10 N43 备案号：61119—-2018
JB
中华人民共和国机械行业标准
JB/T13292—2017
35 mm和70 mm电影放映物镜及
物镜座尺寸
Dimensions of 35 mm and 70 mm motion-picture projection lenses and mounts
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T13292--2017
目 次
前言
一
范围基本物镜的标志.
1 2
3基本物镜的焦距. 4 镜头筒直径
极限空间尺寸光学转换物镜. 7 物镜螺纹.. 8 物镜的色温偏移附录A（资料性附录） 一般信息
5 6
图1 物镜筒.
表1 极限空间尺寸表2 物镜的螺纹 JB/T132922017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用SMPTE243M一1993《35mm和70mm放映物镜和物镜座》。 本标准与SMPTE243M一1993的技术性差异为：
增加了适用范围：一将第4章按35mm和70mm物镜分别进行了规定，将对镜头筒的需求和对放映机镜头座的希
望以注的形式进行描述：一将图1中螺纹的小径和大径的标注字母改为符合中国标准。 本标准与SMPTE243M一1993存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位
置的垂直单线（1）进行了标示。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所、张家港市博视影视器材有限公司、机械工业电影机械与
电化教育设备产品质量监督检测中心、海宁市马桥经编行业协会。
本标准主要起草人：邓荣武张卫东、阎继华、茅连松。 本标准为首次发布。
II JB/T13292—2017
35mm和70mm电影放映物镜及物镜座尺寸
1范围
本标准规定了用于35mm和70mm电影放映机的基本物镜的标志、焦距、镜头筒直径、极限空间尺寸、光学转换物镜、物镜螺纹、物镜的色温偏移。
本标准适用于35mm和70mm电影放映机用普通放映物镜（以下简称物镜）。 本标准不适用于变焦距、超广角、变形和变倍等特殊用途的物镜。
2基本物镜的标志
物镜的焦距用永久的方法以毫米数（也可选用寸制）标记在除尺寸A之外的与镜头筒不可分离的表面上。
3基本物镜的焦距
3.1物镜的实际焦距与焦距标称值的差异不得超过标称值的土1%。 3.2在45mm～150mm（1.75in～6in）焦距范围内，推荐的焦距标称值应是5mm的整数倍，若同时用寸制表示，应使用十进制。超过150mm的其他焦距标称值采用10mm一档；焦距小于45mm的物镜应作为特种物镜。多层膜物镜应用缩略语MC来标识。用于70mm影片的物镜应做永久标记。
4镜头筒直径
35mm电影放映物镜的镜筒直径应为70.66mm（2.782in）和62.5mm（2.46in）（见图1中的尺寸 A），可由制造商根据需要提供；70mm电影放映物镜的镜筒直径应为70.66mm（2.782in）和101.35mm (3.990in)。
K
影片平面
物镜夹持区
I
D
注1：欧洲的部分放映机需要镜简直径为62.5mm的物镜。 注2：希望在大多数放映机中，其镜头座既能直接夹持物镜筒，又能提供一个机械式物镜套筒用以安装特定尺寸的
物镜。
图1物镜筒
1 JB/T13292—2017
5 极限空间尺寸
在物镜调焦至无穷远且正常安装使用时，其极限空间尺寸见表1。对于任何物镜这些尺寸不是必须的，但是有必要规定一个极限空间尺寸，若超过此范围物镜就会与放映机的机械结构发生碰撞。
表1 极限空间尺寸标准物镜
大物镜
物镜规格物镜装夹直径A
in 2.7828 ≤2.782 ≤1.90
mm 70.66 0.3 ≤70.66 ≤48.3
mm 101.35±0.13
in 3.990±0.005
≤82.6 ≤48.3
Ba c Db Pc Q R s J K
≤3.25 ≤1.90
符合放映机制造
物镜极限空间尺寸
≥190.5 ≥95.2 ≤108.0 ≥38.1 ≥30.5 ≥101.6 ≤152.4
≥7.50 ≥3.75 ≤4.25 ≥1.50 ≥1.20 ≥4.00 ≤6.00
≥190.5 ≥ 95.2 ≤108.0 ≥38.1 ≥30.5 ≥101.6 ≤152.4
≥7.50 ≥3.75 ≤4.25 ≥1.50 ≥1.20 ≥4.00 ≤6.00
标称夹持区域
历史上。1960年以前生产的放映机尺寸B最大值被固定为57.2mm（2.25in）。另外，许多欧洲的放映机有62.5mm的物镜座，在此情况下尺寸B为62.5mm（2.46in）。 ，尺寸D的空间是在镜头座之外，且超出了安装超广角镜头、变形和放大附加镜的放映机螺纹的尺寸。 历史上，1960年以前生产的一些放映机尺寸P为254.0mm（10.00in）。
6光学转换物镜
变形附加镜或其他的光学转换物镜安装于规定的物镜上，或安装于转塔及可分离的物镜座上，且均需安装在极限空间尺寸范围（见表1中尺寸D）之内。
7 物镜螺纹
用于安装诸如变形装置附件的螺纹应处于尺寸A之内，其尺寸应符合表2的规定。
表2物镜的螺纹
单位螺纹小径d 螺纹大径d 螺纹长度L 螺纹螺距P
in ≤2.630 ≥2.668 0.129±0.010 每英寸36牙
mm ≤66.80 ≥67.77 5.56±0.25
0.706
物镜的色温偏移
8
物镜的色温偏移及匹配要求参见附录A。
2 JB/T13292—2017
附录A （资料性附录）一般信息
因为玻璃的型号和抗反射膜层的偏差，物镜可能有一个色温的偏移。使用一个可靠的色温计，将通过物镜的光与没有物镜时的原光束进行比较，其偏移应不大于400K。将物镜进行匹配，使一只与另 - 只的色温偏移之差不大于200K（在快门的间歇读取光的数值）。
3
