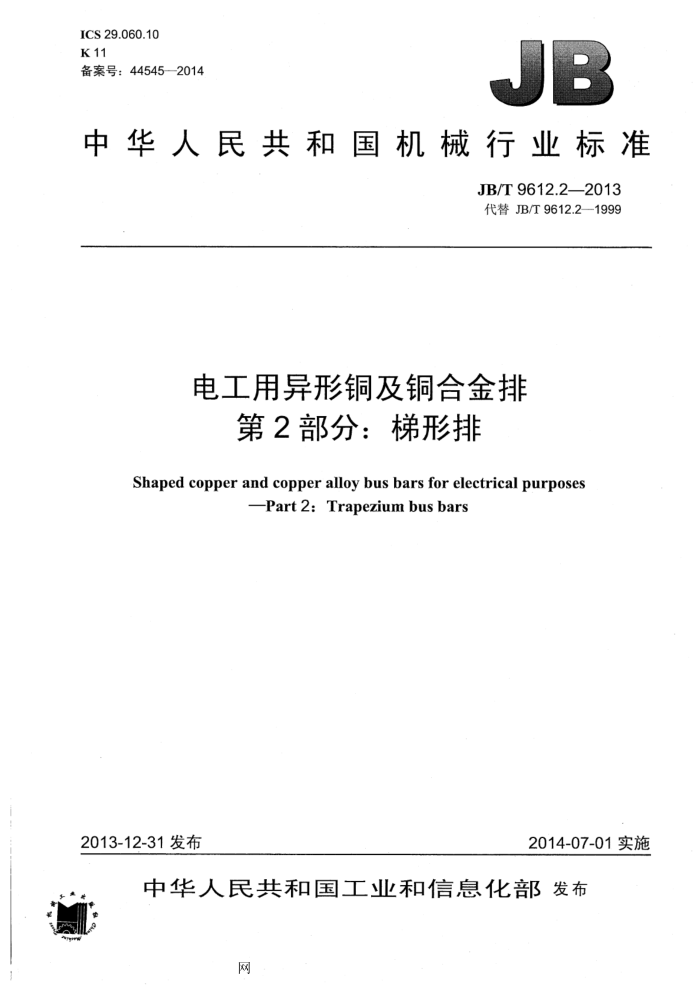

ICS29.060.10 K11 备案号：44545—2014
中华人民共和国机械行业标准
JB/T 9612.2—2013 代替JB/T9612.2—1999
电工用异形铜及铜合金排
第2部分：梯形排
Shaped copper and copper alloy bus bars for electrical purposes
-Part 2: Trapezium bus bars
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布
网 JB/T9612.2—2013
目 次
前言
范围. 2规范性引用文件 3 型号.... 4形状及规格 4.1形状... 4.2规格表示方法. 4.3高度H标称值.. 4..4截面尺寸范围. 5产品表示方法 6技术要求. 6.1材料. 6.2 尺寸偏差， 6.3 形状偏差 6.4 硬度... 7试验方法 7.1尺寸及偏差测量 7.2 侧面扭度测量 8检验规则.. 9交货要求.. 图1 梯形排截面形状图2 测量梯形排两侧面之间夹角样板示意图表1梯形铜排及梯形铜合金排型号表2梯形铜合金排的化学成分要求表3梯形排高度尺寸偏差. 表4梯形排大底边尺寸偏差表5梯形排大底边两侧面之间夹角偏差表6 检验规则..
1
FEFIIE
...e.i...-...
.....
网 JB/T9612.2—2013
前 創言
JB/T9612《电工用异形铜及铜合金排》分为五个部分：
第1部分：一般规定；第2部分：梯形排；第3部分：七边形排；第4部分：凹形排；第5部分：哑铃形排。
本部分为JB/T9612的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9612.2-1999《电工异形铜排及铜合金排·第2部分：梯形排》，与JB/T9612.2—1999
相比主要技术变化如下：
增加了本部分规定内容中梯形排的型号、形状及规格（见第1章）；删除了原标准中对于梯形排截面尺寸范围H/t的要求（1999年版的4.4）：增加了梯形排的产品表示方法及示例（见第5章）；修改了梯形铜排的材料要求（见6.1.1，1999年版的第3章）；修改了梯形铜合金排TH12PT化学成分中的含银量要求（见6.1.2，1999年版的第3章）；修改了梯形排大底边两侧面之间夹角测量要求的描述（见6.2.2，1999年版的5.1.2）；修改了梯形排表面硬度要求（见6.4，1999年版的5.3）；修改了梯形排侧面扭度的测量方法（见7.2，1999年版的6.2）；增加了检验规则中对化学成分的检验（见第8章）。
本部分由中国机械工业联合会提出。 本部分由全国裸电线标准化技术委员会（SAC/TC422）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：江阴市电工合金有限公司、重庆鸽牌电线电缆有限公司、江苏金奕达铜业股
份有限公司、河北省产品质量监督检验院、天津瑞林异型铜排电气有限公司、宁波博威合金材料股份有限公司。
本部分主要起草人：蔡西川、曾伟、冯岳军、王世民、吴仁林、胡伟、林旭阳、秦鹏高、郑秋。 本部分所代替标准的历次版本发布情况为：
ZBK13003.2—1989; -JB/T.9612.2—1999。
II
网 JB/T9612.2—2013
电工用异形铜及铜合金排
第2部分：梯形排
1范围
JB/T9612的本部分规定了梯形排的型号、形状及规格、产品表示方法、技术要求、试验方法、检验规则和交货要求等。
本部分适用于制造直流电机换向器片用梯形排。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T467—2010阴极铜 GB/T4909.2—2009 裸电线试验方法第2部分：尺寸测量 GB/T 4909.8-2009 裸电线试验方法第8部分：硬度试验 布氏法 GB/T5121.1--20084 铜及铜合金化学分析方法第1部分：铜含量的测定 GB/T5121.19--2008铜及铜合金化学分析方法第19部分：银含量的测定 JB/T9612.1一2013电工用异形铜及铜合金排第1部分：一般规定
3型号
梯形铜排及梯形铜合金排的型号见表1
表1 梯形铜排及梯形铜合金排型号
型号 TPT TH11PT TH12PT
名称梯形铜排类梯形铜银合金排二类梯形铜银合金排
4形状及规格
4.1形状
梯形排的截面形状如图1所示。 4.2规格表示方法
梯形排的规格表示方法：T/H/α。
网 JB/T9612.2—2013
图1 梯形排截面形状
4.3高度H标称值
梯形排高度H标称值［单位为毫米（mm）推荐如下：10.0，11.2，12.5，14.0，16.0，18.0，20.0， 22.4，25.0，28.0，31.5，35.5，40.0，45.0,50.0，56.0，63.0，71.0，80.0,90.0，100.0,112.0.125.0, 132.0，140.0，150.0。 4.4截面尺寸范围
梯形排截面尺寸范围：T≤24.0mm，H≤150.0mm。
5产品表示方法
梯形排的产品表示方法由型号、规格及标准编号组成。 示例：大底边T为5.26mm、高度H为56.00mm、角度α为2°55＇37″的梯形铜排表示为：
TPT-5.26/56/2°55°37" JB/T9612.2--2013
6技术要求
6.1材料 6.1.1梯形铜排应采用符合GB/T467一2010中的标准阴极铜（Cu-CATH-2）制造，其成分应与本部分中规定的性能相适应。 6.1.2梯形铜合金排的化学成分应符合表2的要求。 6.2尺寸偏差 6.2.1梯形排高度及大底边不允许正偏差。高度尺寸偏差应符合表3的规定；大底边尺寸偏差应符合表4的规定。
2
网 JB/T9612.2-2013
表2梯形铜合金排的化学成分要求
化学成分（质量分数）%
型号
Cu+Ag，不小于
Ag 0.08~0.15
THI1PT TH12PT
99.90 99.90
0.15~0.25（不包括0.15）
表3梯形排高度尺寸偏差
单位为毫米
高度H标称值 H≤10.00 10.00 偏差 0.10 0.20 0.30 -0.60 -0.80 1.00
表4梯形排大底边尺寸偏差
单位为毫米
大底边T标称值
偏差 -0.04 0.05 0.06 0.07 0.08
T≤3.00 3.00 6.2.2梯形排两侧面之间的夹角α用样板（见图2）测量，近小底边的两侧面应紧密地贴在样板两边；测量面的其余部分和样板之间允许有间隙，梯形排两侧面之间的夹角偏差不应大于表5的规定。偏差用塞尺厚度（mm）乘以塞尺片数（片）表示。
图2测量梯形排两侧面之间夹角样板示意图
网 JB/T9612.2—2013
表5梯形排大底边两侧面之间夹角偏差
单位为毫米
高度H标称值 H≤30.00 30.00H≤80.00 80.00 偏 差 0.03 X3 0.05X7 0.08X10 0.10×10
6.3形状偏差 6.3.1梯形排在500.0mm长度内侧面扭度应不超过2.5mm。 6.3.2梯形排两边在1.0m长度内平直度规定如下：
α>2°，不超过2.0 mm; Q≤2°，不超过3.0mm
6.3.3梯形排截面允许带有圆角，大底边允许成弧形。 6.4硬度 6.4.1梯形铜排表面硬度应为80HBW～105HBW。 6.4.2梯形铜银合金排表面硬度应为85HBW~105HBW。
7 试验方法
7.1尺寸及偏差测量 7.1.1梯形排大底边及夹角应用厚度为4.0mm～5.0mm测量工作面宽度为1.5mm~2.0mm的样板检查，样板由用户提供。 7.1.2梯形排高度应用样板或精度不低于0.02mm的量具测量。 7.2侧面扭度测量
将500.0mm长试样任一侧面置于平板上，使其中的任意3个角顶点构成平面，用塞尺直接测量另外一个悬空角顶点至平板的距离，取测量的最大值作为该试样的侧面扭度值。
8检验规则
梯形排产品应按表6的要求进行检验。
表6检验规则技术要求
序号 1 2 3 4 5 6 7
检验类型 TS T、S T、S T.S T、S
项目名称尺寸偏差侧面扭度平直度硬度表面质量
试验方法 7.1 7.2
6.2 6.3.1 6.3.2 6.4
GB/T4909.2—2009 GB/T4909.8--2009
JB/T9612.1-2013中5.3
正常目力检查 GB/T5121.1—2008 GB/T 5121.19--2008
化学成分（铜含量）化学成分（银含量）
6.1 6.1
T T
网 JB/T9612.2—2013
9交货要求
9.1 梯形排的交货长度为1.00m～3.50m，短段可按用户所需单片长度的倍数供应。 9.2根据供需双方协议，允许按任何长度的梯形排交货。
