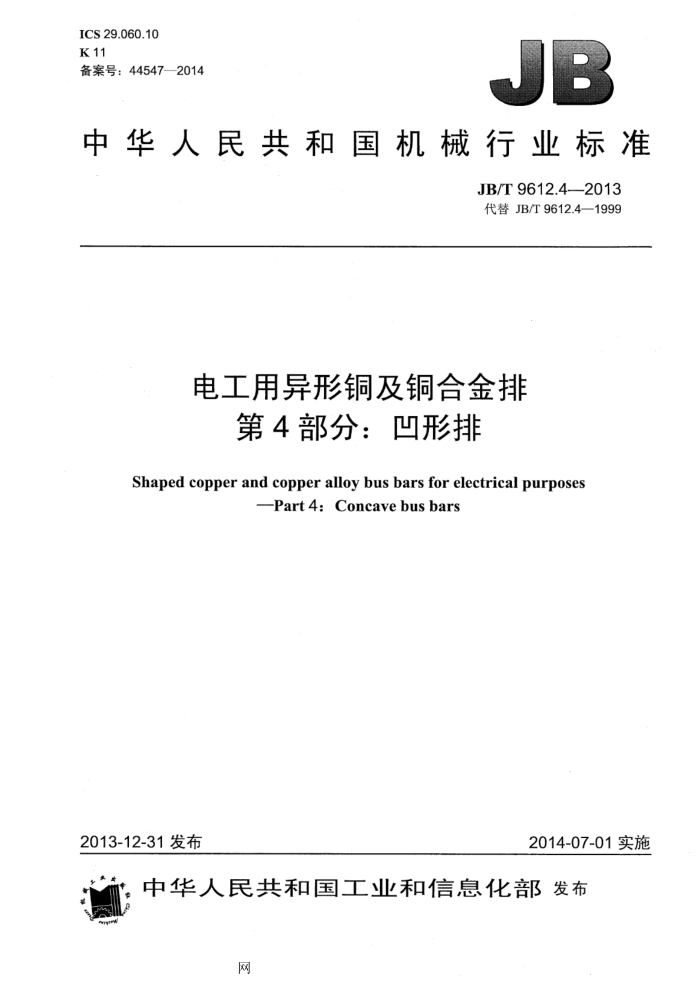

ICS29.060.10 K11 备案号：44547—2014
中华人民共和国机械行业标准
JB/T9612.4--2013 代替JB/T9612.4—1999
电工用异形铜及铜合金排
第4部分：凹形排
Shaped copper and copper alloy bus bars for electrical purposes
-Part 4: Concave bus bars
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化发布
网 JB/T9612.4—2013
目 次
前言 1范围 2 规范性引用文件 3型号.. 4形状及规格 4.． 形状..
-
4.2规格表示方法.. 4.3尺寸及偏差.. 5产品表示方法. 6 技术要求.. 6.1 材料. 6.2 平直度. 6.3 抗拉强度 6.4 电阻率
检验规则.. 交货要求.
1
8
图1凹形排截面形状表1凹形铜排及凹形铜合金排型号表2凹形排规格尺寸及偏差表3凹形铜合金排的化学成分要求.．表4检验规则
++++++++++.2
E.EEE.EE5..E.EE.EEE.55...E0.
+.+-.....:
网 JB/T9612.4--2013
前言
JB/T9612《电工用异形铜及铜合金排》分为五个部分：
第1部分：一般规定；一第2部分：梯形排；第3部分：七边形排； -第4部分：凹形排；第5部分：哑铃形排
本部分为JB/T9612的第4部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T9612.4—1999《电工异形铜排及铜合金排第4部分：凹形排》，与JB/T9612.4--1999
相比主要技术变化如下：
增加了本部分规定内容中凹形排的型号、形状及规格（见第1章）；增加了凹形排的产品表示方法及示例（见第5章）；修改了凹形铜排的材料要求（见6.1.1，1999年版的第3章）；修改了凹形铜合金排TH12PA化学成分中的含银量要求（见6.1.2，1999年版的第3章）。
本部分由中国机械工业联合会提出。 本部分由全国裸电线标准化技术委员会（SAC/TC422）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：江阴市电工合金有限公司、重庆鸽牌电线电缆有限公司、江苏金奕达铜业股
份有限公司、河北省产品质量监督检验院、天津瑞林异型铜排电气有限公司、宁波博威合金材料股份有限公司。
本部分主要起草人：蔡西川、曾伟、冯岳军、王世民、吴仁林、胡伟、林旭阳、秦鹏高、郑秋。 本部分所代替标准的历次版本发布情况为：
ZB K13 003.4—1989; JB/T9612.4—1999。
II
网 JB/T9612.4—2013
电工用异形铜及铜合金排
第4部分：凹形排
1范围
JB/T9612的本部分规定了凹形排的型号、形状及规格、产品表示方法、技术要求、检验规则和交货要求等。
本部分适用于制造气内冷发电机转子线圈绕组用凹形排。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T467—2010阴极铜 GB/T3048.2一2007电线电缆电性能试验方法第2部分：金属材料电阻率试验 GB/T4909.2—2009 裸电线试验方法第2部分：尺寸测量 GB/T4909.3—2009裸电线试验方法第3部分：拉力试验 GB/T5121.1—2008 铜及铜合金化学分析方法第1部分：铜含量的测定 GB/T5121.19—-2008 铜及铜合金化学分析方法第19部分：银含量的测定 JB/T9612.1-—2013 电工用异形铜及铜合金排第1部分：一般规定
3型号
凹形铜排及凹形铜合金排的型号见表1。
表1凹形铜排及凹形铜合金排型号
型 号 TPA TH12PA
名 称凹形铜排
凹形铜银合金排
4形状及规格
4.1形状
凹形排的截面形状如图1所示。 4.2规格表示方法
凹形排规格表示方法为：A×B/αXb。 4.3尺寸及偏差
凹形排的规格、尺寸及偏差见表2。
网 JB/T9612.4—2013
图1凹形排截面形状表2凹形排规格尺寸及偏差
单位长度
圆角半径标称值 mm R2 R
偏差 mm
标称截面积 mm2 150.00 8.00X28.00/5.00X16.00 ±0.07 ±0.20 ±0.10 ±0.02 1.00 3.00 5.00
规格 AXBlaXb mm
偏差 重量
R
kg/m 1.33
B
b
a
200.00 9.60X30.50/6.00X16.50 ± 0.07 ±0.10 ±0.07 ±0.10 1.00 4.00 5.00 ±25% 1.82 注：经供需双方协商可供应其他规格凹形排。 产品表示方法凹形排的产品表示方法由型号、规格及标准编号组成。 示例：规格为8.00×28.00/5.00x16.00的凹形排表示为：
5
TPA-8.00×28.00/5.00×16.00JB/T9612.42013
6技术要求
6.1材料 6.1.1凹形铜排应采用符合GB/T467-2010中的标准阴极铜（Cu-CATH-2）制造，其成分应与本部分中规定的性能相适应。 6.1.2凹形铜合金排的化学成分应符合表3的要求。
表3凹形铜合金排的化学成分要求
化学成分（质量分数） %
型号 TH12PA
Cu+Ag，不小于
Ag
99.90
0.15~0.25（不包括0.15）
6.2平直度
凹形排任一窄边在1.00m长度内的平直度应不超过3.00mm。
2
网 JB/T9612.4—2013
6.3抗拉强度
凹形排抗拉强度应不小于250MPa。 6.4电阻率
凹形排在20℃时电阻率应不大于0.01777Qmm/m。
7 检验规则
凹形排产品应按表4的要求进行检验。
表4检验规则技术要求 4.3 6.2
序号 1 2 3 4 5 6 7
项目名称尺寸及偏差平直度抗拉强度电阻率表面质量
试验方法 GB/T4909.2—2009 GB/T 4909.2—-2009 GB/T 4909.3---2009 GB/T3048.2—2007 正常目力检查 GB/T 5121.1—2008 GB/T5121.19—2008
检验类型 T、S T、S T、S T、S T、S
6.3 6.4
JB/T9612.1—2013中5.3
T T
化学成分（铜含量）化学成分（银含量）
6.1 6.1
8 交货要求 8.1 每根凹形排应用防潮纸紧密包扎，采用木箱或铁箱包装。 8.2凹形排应直条交货，单根长度应不小于8.00m；允许不小于6.50m的短段，但其数量应不超过该批交货总量的15%
3
