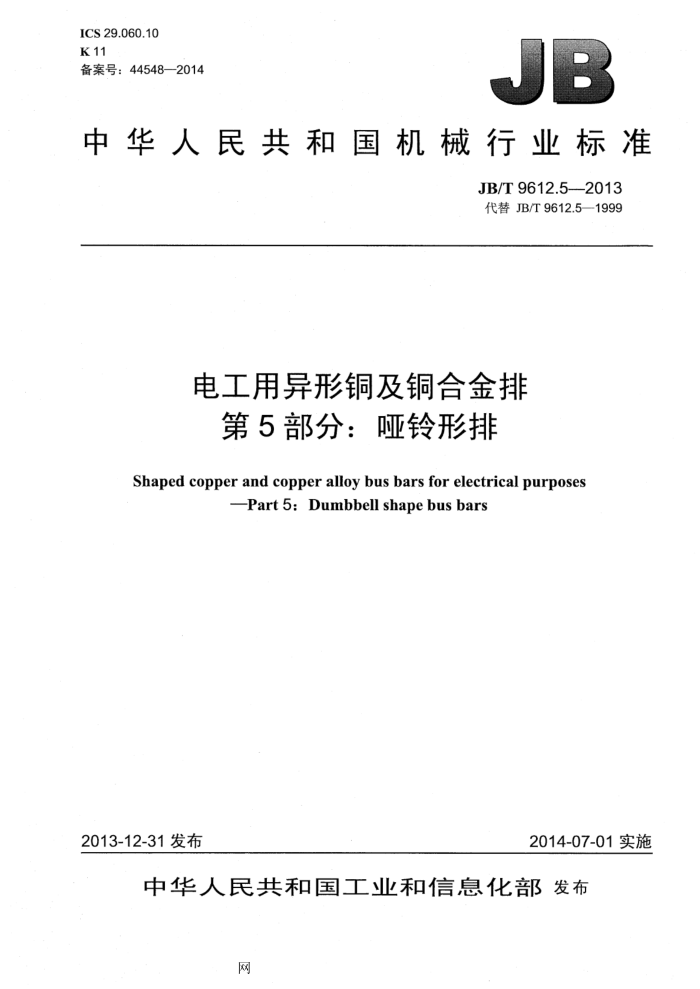

ICS 29.060.10 K11 备案号：44548—2014
中华人民共和国机械行业标准
JB/T 9612.5-2013 代替JB/T9612.5—1999
电工用异形铜及铜合金排
第5部分：哑铃形排
Shaped copper and copper alloy bus bars for electrical purposes
-Part 5: Dumbbell shape bus bars
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布
网 JB/T 9612.5—2013
目 次
前言 1范围. 2 规范性引用文件．型号-.. 4形状及规格 4.．形状.. 4.2规格表示方法 4.3尺寸及偏差.. 5产品表示方法. 6技术要求.
EF.FIE..IEFFF.EFEEEIEEI.
6.1 平直度. 6.2硬度 6.3＇电阻率.. 7检验规则 8交货要求. 附录A（资料性附录）哑铃形铜排性能参数图1亚铃形排截面形状表1哑铃形排规格尺寸及偏差表2检验规则表A.1 亚铃形铜排性能参数
.-000.0...0..0..00000..0...0.00..000.
....
网 JB/T9612.5-2013
前·言
JB/T9612《电工用异形铜及铜合金排》分为五个部分：
第1部分：一般规定；第2部分：梯形排； -第3部分：七边形排：第4部分：凹形排 -第5部分：哑铃形排。
本部分为JB/T9612的第5部分。 本部分按照GB/T1.1--2009给出的规则起草。 本部分代替JB/T9612.5—1999《电工异形铜排及铜合金排第5部分：哑铃形铜排》，与JB/T9612.5
-1999相比主要技术变化如下：
增加了本部分规定内容中哑铃形排的型号、形状及规格（见第1章）；修改了哑铃形排截面形状示意图，并根据截面形状的不同分为I类哑铃形排和Ⅱ类哑铃形排（见4.1，1999年版的4.1）；修改了哑铃形排的规格表示方法（见4.2，1999年版的4.2）；删除了对哑铃形排尺寸D的个数、熔断电流和单位长度重量的规定（1999年版的4.3）：增加了哑铃形排的产品表示方法及示例（见第5章）；修改了哑铃形排表面硬度要求（见6.2，1999年版的5.2）；增加了资料性附录“哑铃形排性能参数”（见附录A）。
本部分由中国机械工业联合会提出。 本部分由全国裸电线标准化技术委员会（SAC/TC422）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：江阴市电工合金有限公司、重庆鸽牌电线电缆有限公司、江苏金奕达铜业股
份有限公司、河北省产品质量监督检验院、天津瑞林异型铜排电气有限公司、宁波博威合金材料股份有限公司。
本部分主要起草人：蔡西川、曾伟、冯岳军、王世民、吴仁林、胡伟、林旭阳、秦鹏高、郑秋。 本部分所代替标准的历次版本发布情况为：
-ZBK13003.5—1989; JB/T9612.5—1999。
II
网 JB/T9612.5--2013
电工用异形铜及铜合金排第5部分：哑铃形排
范围
1
JB/T9612的本部分规定了哑铃形排的型号、形状及规格、产品表示方法、技术要求、检验规则和交货要求等。
本部分适用于制造熔断器触头用哑铃形排。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3048.2-2007电线电缆电性能试验方法第2部分：金属材料电阻率试验 GB/T4909.2—2009 裸电线试验方法第2部分：尺寸测量 GB/T4909.8--2009 裸电线试验方法第8部分：硬度试验布氏法 JB/T9612.1-2013电工异形铜排及铜合金排第1部分：一般规定
3型号
哑铃形排型号为TPY。
4形状及规格
4.1形状
哑铃形排的截面形状如图1所示，其中图1a）为I类哑铃形排，图1b）为Ⅱ类哑铃形排。
B
a)I类哑铃形排
b）IⅡI类哑铃形排
图1 哑铃形排截面形状
4.2规格表示方法
I类哑铃形排和I类哑铃形排的规格表示方法分别为：I/A/B和I/A/B。 4.3尺寸及偏差
哑铃形排的规格尺寸及偏差见表1。各种规格的哑铃形铜排对应的单位长度重量和熔断电流参见附
网 JB/T9612.5-2013
附录A （资料性附录）
哑铃形铜排性能参数
哑铃形铜排性能参数见表A.1。
表A.1 哑铃形铜排性能参数
规格 mm
熔断电流
单位长度重量
A 100 200 400 600
kg/m 0.60 0.69 0.83 1.22
I/9.00/18.00 I/12.00/23.00 I/16.00/30.00 II/24.00/36.00
