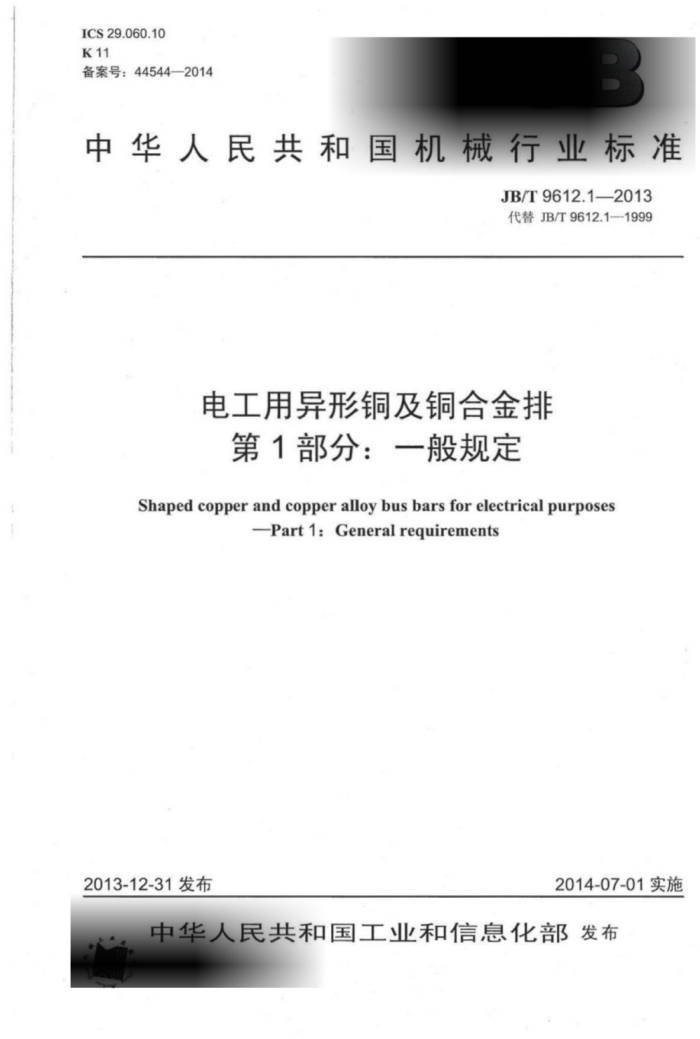

ICS29.060.10 K11 备案号：44544—2014
中华人民共和国机械行业标准
JB/T9612.1—2013 代替JB/T9612.1—1999
电工用异形铜及铜合金排
第1部分：一般规定
Shaped copper and copper alloy bus bars for electrical purposes
-Part1:Generalrequirements
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9612.1—2013
目 次
前言 1范围 2规范性引用文件 3术语和定义
Ⅱ
代号.
4
4.1按材料种类分. 4.2按截面形状分 5技术要求 5.1材料... 5.2性能.. 5.3表面质量 6检验规则
交货要求. 包装和运输
7 8. JB/T9612.1—2013
前言
JB/T9612《电工用异形铜及铜合金排》分为五个部分：
第1部分：一般规定：第2部分：梯形排：第3部分：七边形排：一第4部分：凹形排：一第5部分：哑铃形排。
本部分为JB/T9612的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9612.1一1999《电工异形铜排及铜合金排第1部分：一般规定》，与JB/T9612.1
—1999相比主要技术变化如下：
增加了本部分规定内容中电工用异形铜及铜合金排的术语和定义、代号（见第1章）：修改了JB/T9612的标准名称，将其改为《电工用异形铜及铜合金排》（见封面，1999年版的封面）; 修改了“直度”的术语和定义，用“平直度”的术语和定义代替（见3.2，1999年版的3.1.2）删除了第4章中的产品表示方法，将相应的产品表示方法分别在本标准的第2部分至第5部分中列出（1999年版的3.3）；修改了电工用异形铜及铜合金排的材料要求（见5.1，1999年版的4.1)）；修改了表面质量要求中对表面缺陷的描述（见5.3，1999年版的4.3）；修改了电工用异形铜及铜合金排验收规则中抽样规则的规定（见6.3，1999年版的5.3）：增加了包装标签上的标准编号格式（见8.3）
本部分由中国机械工业联合会提出。 本部分由全国裸电线标准化技术委员会（SAC/TC422）归口。 本部分负责起草单位：上海电缆研究所。 本部分参加起草单位：江阴市电工合金有限公司、重庆鸽牌电线电缆有限公司、江苏金奕达铜业股
份有限公司、河北省产品质量监督检验院、天津瑞林异型铜排电气有限公司、宁波博威合金材料股份有限公司。
本部分主要起草人：蔡西川、曾伟、冯岳军、王世民、吴仁林、胡伟、林旭阳、秦鹏高、郑秋。 本部分所代替标准的历次版本发布情况为：
ZBK13003.1—1989: JB/T9612.1—1999。
ⅡI JB/T9612.1—2013
电工用异形铜及铜合金排
第1部分：一般规定
1范围
JB/T9612的本部分规定了电工用异形铜及铜合金排的术语和定义、代号、技术要求、检验规则、 交货要求、包装和运输等。
本部分适用于电工用异形铜及铜合金排。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T467—2010阴极铜 GB/T2900.10—2013电工术语电线电缆 JB/T9612.2—2013电工用异形铜及铜合金排第2部分：梯形排 JB/T9612.3—2013 电工用异形铜及铜合金排第3部分：七边形排 JB/T9612.4—2013 电工用异形铜及铜合金排第4部分：凹形排 JB/T9612.5—2013 电工用异形铜及铜合金排第5部分：哑铃形排
3术语和定义
GB/2900.10一2013界定的以及下列术语和定义适用于本文件。
3.1
规格dimensions 异形排的尺寸规格分别用相应截面的标称尺寸表示。
3.2
平直度straightness 异形排任意平面置于一基准面上，该平面上任意点对于基准面的最大垂直距离。
3.3
侧面扭度sidetorsion 梯形排侧面四角中任一角的顶点与通过其余三角的顶点所构成平面的偏差。
3.4
型式试验（T） type tests 在材料、设计或制造工艺的改变可能影响产品的特性时，需进行型式试验，试验只做一次：并且仅
当其材料、设计或制造工艺改变时试验才需重做。型式试验是对产品的质量进行全面考核。 3.5
抽样试验（S） sample tests 制造方按制造批量抽取产品并从其上截取试样进行的试验，以保证产品的质量及符合本标准的要
求。
1 JB/T9612.1—2013
4代号 4.1按材料种类分 4.1.1异形铜排
异形铜排用TP表示。 异形铜排..
TT
4.1.2异形铜合金排
异形铜合金排用THP表示。不同成分的合金，在H后用第1位数字表示。相同成分而含量不同的合金，在H后用第2位数字表示。
异形铜合金排铜银合金一类铜银合金二类铜银合金..
THP .THI TH11 ..TH12
4.2按截面形状分
梯形.. 七边形. 凹形哑铃形.
T .Q .A
L
5技术要求
5.1材料 5.1.1异形铜排应采用符合GB/T467一2010中的标准阴极铜（Cu-CATH-2）制造，其成分应与JB/T 9612.2、JB/T9612.3、JB/T9612.4和JB/T9612.5中规定的性能相适应。 5.1.2异形铜合金排的成分应符合JB/T9612.2和JB/T9612.4的规定。 5.2性能 5.2.1异形铜排及铜合金排的性能应符合JB/T9612.2、JB/T9612.3.JB/T9612.4和JB/T9612.5的规定。 5.2.2计算时，20℃时的异形铜及铜合金排的物理参数应取下列数值：
密度：8.89kg/dm. 线膨胀系数：17×10-6℃-1。 电阻温度系数：硬态0.00381℃-1，
软态0.00393℃-1
5.3表面质量
异形铜排及铜合金排的表面应光洁、平整，不应有与良好工业产品不相称的缺陷，如裂纹、气泡、 夹杂、擦划伤等。
6检验规则
6.1产品应由制造厂检验合格后方能出厂。出厂产品应附有制造厂的产品质量检验合格证。 2 JB/T9612.12013
6.2产品检验应符合JB/T9612.2、JB/T9612.3、JB/T9612.4和JB/T9612.5的规定。 6.3产品抽样试验时，第一次抽检不合格时，应从该批的其余包装上另取双倍数量的试样就不合格项目进行第二次试验：仍不合格时，应100%检验。如需方另有要求，则产品的抽样规则可由供需双方协商确定。 6.4产品外观应用正常视力逐件检查。
7 交货要求
异形铜排及铜合金排的交货长度或重量应符合JB/T9612.2、JB/T9612.3、JB/T9612.4和JB/T9612.5 的规定。
8 包装和运输 8.1万 产品应成捆、成圈或成箱包装，每个包装件应为同一型号、同一规格产品。 8.2产品应妥善包装，至少捆扎三处，加垫防潮纸，并用麻布或类似材料包扎。 8.3每个包装上应有标签，并标明：
a）制造厂名称或商标： b）产品型号及规格： c）毛重及净重： d）制造日期： 年月： e）标准编号。
8.4在正常的装卸、运输和保管中，应注意避免损伤产品。
3 中华人民共和国
