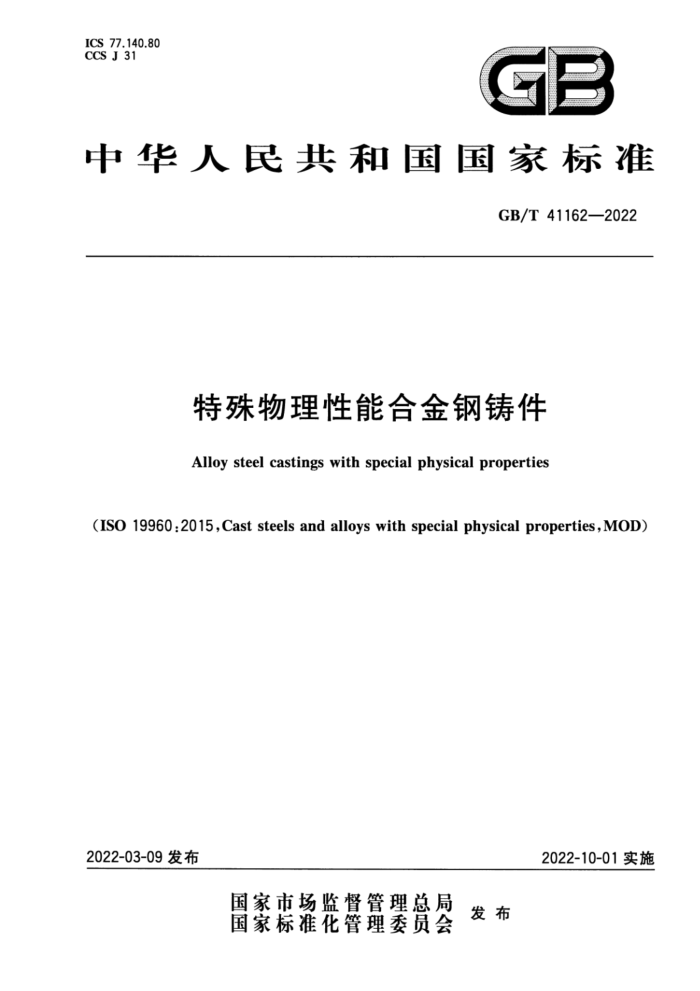

ICS 77.140.80 CCS J 31
GB
中华人民共和国国家标准
GB/T41162—2022
特殊物理性能合金钢铸件
Alloy steel castings with special physical properties
(ISO 19960 :2015,Cast steels and alloys with special physical properties, MOD)
2022-03-09发布
2022-10-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41162—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO19960：2015《特殊物理性能铸钢及合金》。 本文件与ISO199602015相比，在结构上有较多调整，附录A中列出了本文件与ISO19960：2015
的章条编号对照一览表。本文件与ISO19960：2015的技术性差异及其原因见附录B。
本文件与ISO19960：2015相比，还做了下列编辑性修改：
为与现有标准协调，将标准名称修改为《特殊物理性能合金钢铸件》；修改ISO19960：2015的附录A为本文件的附录C，其中增加了本文件牌号一列。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国铸造标准化技术委员会（SAC/TC54)提出并归口。 本文件起草单位：华北电力大学、安徽省宁国市华达耐磨材料有限公司、淮北市万都工贸有限责任
公司、西安热工研究院有限公司、清华大学、西安理工大学、兴化市东昌合金钢有限公司、天津立鑫晟新材料科技有限公司、湖南电力耐磨新材料有限公司、新乡市高服机械股份有限公司、江苏海宇机械有限公司、惠州市卓能检测技术有限公司、佛山市伊菲特电机有限公司、江苏联兴成套设备制造有限公司、北京工业大学、河北工业大学。
本文件主要起草人：温新林、丁海民、柳青、贾建民、安利强、李勇、陈祥、马勇、吕振林、胡桂莲、 刘贯军、顾成义、谢国兵、李娜、邓国兴、石卫东、储开宇、张新春、李冬取、翟燕、梁小武、王仕乐、王志斌、 符寒光、姜延飞。
I GB/T41162—2022
特殊物理性能合金钢铸件
1范围
本文件规定了具有特殊物理性能的合金钢铸件的材料牌号、技术要求、试验方法、检验规则及标识、 质量证明书、包装和贮运。
本文件适用于具有弱磁性、小膨胀系数及自润滑耐磨特殊物理性能的合金钢铸件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 2钢的成品化学成分允许偏差 GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.94 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11钢铁及合金铬含量的测定7 可视滴定或电位滴定法（GB/T223.11--2008，
ISO4937:1986,MOD)
GB/T223.14 4钢铁及合金化学分析方法 法钼试剂萃取光度法测定钒含量 GB/T223.20 钢铁及合金化学分析方法电位滴定法测定钻量 GB/T223.21 钢铁及合金化学分析方法 5-CI-PADAB分光光度法测定钻量 GB/T223.22 钢铁及合金化学分析方法亚硝基R盐分光光度法测定钻量 GB/T223.25 钢铁及合金化学分析方法丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.28 钢铁及合金化学分析方法α-安息香重量法测定钼量 GB/T223.36 钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.65 钢铁及合金钻含量的测定火焰原子吸收光谱法 GB/T223.67 钢铁及合金硫含量的测定 次甲基蓝分光光度法（GB/T223.67—2008，
ISO10701:1994,IDT)
GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.70 钢铁及合金铁含量的测定邻二氮杂菲分光光度法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金硫含量的测定重量法
1 GB/T41162—2022
GB/T223.73 钢铁及合金铁含量的测定三氯化钛-重铬酸钾滴定法 GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.81 钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010，ISO6892-1：
2009,MOD)
GB/T229 金属材料夏比摆锤冲击试验方法（GB/T229—2020，ISO148-1：2016，MOD） GB/T2975 钢及钢产品力学性能试验取样位置及试样制备（GB/T2975-2018，ISO337：
2017,MOD)
GB/T4339 金属材料热膨胀特征参数的测定 GB/T5611 铸造术语 GB/T5677 铸件射线照相检测（GB/T5677—2018，ISO4993：2015，MOD） GB/T6060.1 表面粗糙度比较样块第1部分：铸造表面 GB/T6414 铸件尺寸公差、几何公差与机械加工余量（GB/T6414一2017，ISO8062-3：2007，
MOD)
GB/T7233.14 铸钢件 超声检测第1部分：一般用途铸钢件（GB/T7233.1一2009，ISO4992- 1:2006,MOD)
GB/T7233.2 铸钢件 超声检测第2部分：高承压铸钢件（GB/T7233.2—2010，ISO4992-2： 2006,MOD)
GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9443 铸钢铸铁件渗透检测（GB/T9443-2019，ISO4987：2010，MOD） GB/T11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T11351 铸件重量公差 GB/T14203 火花放电原子发射光谱分析法通则 GB/T15056 铸造表面粗糙度评定方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：
1996,IDT)
GB/T32548 钢铁 锡、锑、铈、铅和铋的测定电感耦合等离子体质谱法（GB/T32548一2016， ISO16918-1:2009,MOD)
GB/T 34208 钢铁锑、锡含量的测定电感耦合等离子体原子发射光谱法 GB/T35690 弱磁材料相对磁导率的测量方法 GB/T40800 铸钢件焊接工艺评定规范
3术语和定义
GB/T5611界定的以及下列术语和定义适用于本文件。
3.1
磁导率 magnetic permeability μt 表征磁介质磁性的物理量（通常用磁介质的相对磁导率表示）。
3.2
弱磁材料 feebly magnetic material 非磁性的材料（含铸造耐蚀奥氏体不锈钢）。
?
2 GB/T41162—2022
3.3
线膨胀系数 coefficientof linearexpansion 在一定温度范围内，温度变化1K时，固体物质线性尺寸的相对变化值。 常用公式(1)表示：
l,-lo lo(t-to)
(1)
α
式中：
线膨胀系数；
a
1. -加热温度至t时固体物质的长度，单位为毫米（mm）； l。- 最初温度t。时固体物质的长度，单位为毫米（mm）。
3.4
磨损 abrasion 两相互接触表面由于摩擦或相对运动而造成材料体积的损失。
4技术要求
4.1 制造方法 4.1.1合金材料的冶炼，应采用真空炉精炼，对合金熔液进行充分地除渣、除气，并将合金熔液成分调整到冶炼工艺要求的最佳范围。 4.1.2除另有规定外，铸造工艺由供方自行决定。 4.2 化学成分 4.2.1 铸件材料牌号及化学成分见表1。各牌号对应的国外牌号见附录C。
表1 铸件材料牌号及化学成分
化学成分（质量分数/%）
序号
牌号
c Si Mn P s Cr Mo Ni N Co 其他
16.5
10.0
0.15 1.00 2.0 0.045 0.030
2 0.75
<
ZGS8Cr18Ni11*
1
12.0 12.0 0.10 14.0 0.20
18.5 16.5
≤ ≤ 0.03 1.00 2.0 0.035 0.020
≤ ≤
2 ZGS2Cr18Ni13N
18.5 16.5 2.5 13.0 0.15
≤ < ≤
3 ZGS2Cr18Ni14Mo3N*
0.03 1.00 2.0 0.035 0.020
18.5 3.0 15.0 0.25 18.0
10.0 0.10
N ≤ M
ZGS2Cr19Ni11N*
0.03 1.5 2.0 0.035 0.020
1.0
20.0 16.0
12.0 0.20 8.0 0.08
3.5 7.0 ~
M 0.05
M
ZGS3Cr17Ni9Mn8Si4*
~
0.045 0.030
18.0 1.0 9.0 0.18
4.5 9.0
3 GB/T41162—2022
表1 铸件材料牌号及化学成分（续）
化学成分（质量分数/%)
牌号
序号
其他 Nb0.10~0.30 Vo.10~0.30
c Si Mn P S Cr Mo Ni N Co
20.5 1.50 11.5 0.20 ~
4.0
0.06 1.0 ~ 0.040 ≤
≤
6 ZGS3Cr22Ni13Mn5N*
~
0.030
6.0 4.0 6.0
23.5 3.00 13.5 0.40
3.0 15.0 0.20
0.03 1.0 2 ≤ 20.0 0.05 0.50 0.6 0.030 0.02 0.25 1.0 ~
ZGS2Cr21Ni16Mn5Mo3N ≤ ≤ Nb'
1
Nb≤0.25
~
0.025 0.010 ~
~
21.5 3.5 17.0 0.35
30.5
4.0 2 6.5 16.0 ~ 18.0
≤ ≤ ≤ ≤ ≤ ≤
Al≤0.10
8 ZGR3Ni32Co5
33.5 28.0 30.0 35.0 37.0 35.0 ~ 37.0
< ≤ ≤
≤ ≤
9 ZGR3Ni29Co17b
?
0.05 0.50 0.5 0.030 0.02 0.25 1.0
≤ N 0.05 0.5 0.5 0.030 0.02 0.25 1.0
≤ N ≤ ≤
10 ZGR3Ni36
-
0.10
≤ ≤ ≤ ≤ 0.05 0.5 0.5 0.030 ~ 0.25 1.0
≤ ≤
11 ZGR3Ni36Sb
0.20
11.0 2.0
Bi3.0~5.0 Sn3.0~5.0 Fe≤2.0
≤
≤
N
0.05 0.5 1.5 0.030 0.030 ~ ~ 余量
12 ZNMNiCr13SnBiMo
14.0 3.5
注：ZGS为耐蚀铸钢的代号；ZGR为耐热铸钢的代号；ZNM为铸造耐磨合金的代号。 ：弱磁性铸钢对应的牌号，相对磁导率应符合表3的规定值 b小膨胀系数铸钢对应的牌号，线膨胀系数应符合表4的规定值。 。耐磨合金对应的牌号。
4.2.2 成品化学成分允许偏差应符合GB/T222的规定。 4.3 力学性能
铸件的室温力学性能应符合表2的规定，
表 2 室温力学性能
规定塑性延伸 抗拉强度 断后伸长率 冲击吸收能量
序号
牌号
状态
A/% ≥20 ≥30 ≥30 ≥30
KVz/J ≥80 ≥115 ≥80 -
强度Rpo.2/MPa R/MPa
固溶处理固溶处理固溶处理固溶处理
≥195 ≥210 ≥240 ≥180
ZGS8Cr18Ni11 2 ZGS2Cr18Ni13N 3 ZGS2Cr18Ni14Mo3N
440~590 440~640 490~690 ≥440
ZGS2Cr19Ni11N
7
4 GB/T 41162—2022
表 2 室温力学性能（续）
状态 规定塑性延伸 抗拉强度 断后伸长率 冲击吸收能量
序号 5 ZGS3Cr17Ni9Mn8Si4 6 ZGS3Cr22Ni13Mn5N 7 ZGS2Cr21Ni16Mn5Mo3NNb 固溶处理 8 ZGR3Ni32Co5
牌号
A/% ≥24 ≥24 ≥20 - 一 ≥28 ≥25 -
强度Rpo.2/MPa Rm/MPa
KVz/J 一一 ≥65 一 - - 一 -
≥290 ≥290 ≥315 一一 ≥275 ≥275
≥580 ≥580 570~800 一
固溶处理固溶处理
萍火十回火淬火+回火淬火十回火萍火十回火
9 ZGR3Ni29Co17 10 ZGR3Ni36 11 ZGR3Ni36S 12 ZNMNiCr13SnBiMo
一 ≥395 ≥395 一
铸态
注：ZGR3Ni32Co5，ZGR3Ni29Co17和ZNMNiCr13SnBiMo牌号不规定力学性能，
4.4 典型的物理特性值 4.4.1 耐蚀铸钢的相对磁导率见表3。
表3 相对磁导率
序号 1 ZGS8Cr18Ni11 2
牌号
相对磁导率（μ）
≤1.01 ≤1.01 ≤1.01 ≤1.01 ≤1.01 ≤1.01 ≤1.01
ZGS2Cr18Ni13N ZGS2Cr18Ni14Mo3N
3 4 ZGS2Cr19Ni11N 5 ZGS3Cr17Ni9Mn8Si4 6
ZGS3Cr22Ni13Mn5N ZGS2Cr21Ni16Mn5Mo3NNb
7
4.4.2 耐热铸钢的线膨胀系数应符合表4的规定值。
表 4 线膨胀系数
线膨胀系数(mm/mm)(10-"K-1)
序号 1 ZGR3Ni32Co5 2 ZGR3Ni29Co17 3 ZGR3Ni36 4 ZGR3Ni36S
牌号
20℃~100℃ 20℃~200℃ 20℃~300℃ 20℃~500℃ 20℃C~800
℃
/
0.63 5.9 1.3 1.6
一 5.1 4.2 5.9
-
-
5.2 2.1 3.0
6.1 一一
10.3 - 一
注: 0K= -273.15 ℃.
5 GB/T41162—2022
4.5 热处理
铸件应经过热处理，推荐的热处理工艺见表5。
表5 5推荐热处理工艺
序号 1 2 3 4 ZGS2Cr19Ni11N
牌号
热处理工艺
1050℃～1150℃固溶处理 1050℃～1150℃固溶处理 1050℃～1150℃固溶处理 1050℃(最低温度)固溶处理 1050℃(最低温度）固溶处理 1065℃(最低温度)固溶处理 1080℃～1180℃固溶处理 820℃～850℃萍火+300℃~350℃回火 820℃～850℃淬火+300℃~350℃回火 820℃~850℃萍火+300℃～350℃回火 820℃～850℃淬火+300℃~350℃回火铸态
ZGS8Cr18Ni11 ZGS2Cr18Ni13N ZGS2Cr18Ni14Mo3N
ZGS3Cr17Ni9Mn8Si4 ZGS3Cr22Ni13Mn5N ZGS2Cr21Ni16Mn5Mo3NNb ZGR3Ni32Co5 ZGR3Ni29Co17
5 6 7 00 9 10 ZGR3Ni36 11 ZGR3Ni36S 12 ZNMNiCr13SnBiMo 注：耐磨合金ZNMNiCr13SnBiMo宜在铸态下使用。
4.6 表面质量 4.6.1 铸件浇冒口、毛刺、粘砂、氧化皮等应清除干净，浇冒口残余量应符合供需双方认可的规定。 4.6.2 铸件不应有裂纹和影响使用性能的夹渣、夹砂、冷隔、气孔、缩孔、疏松、缺肉等铸造缺陷。 4.6.3 铸件表面粗糙度等级应按GB/T6060.1选定，并在图样或订货合同中注明。 4.7 尺寸公差和重量公差 4.7.1 铸件的几何公差、尺寸公差、加工余量和重量公差应符合图样或订货合同的规定。 4.7.2 如图样或订货合同中无规定，铸件的几何公差、尺寸公差应按GB/T6414选定。 4.7.3 铸件重量公差按GB/T11351选定。 4.8 铸件焊补 4.8.1 焊补仅适用于需方允许的情况，且不应改变金相组织及降低材料性能（包括力学性能、物理性能)。 4.8.2 焊补工艺和焊后热处理工艺由供需双方商定 4.8.3 焊补应有焊补位置和范围等记录，并在质量证明书中说明。焊补后均应按照检验铸件的同一标准进行检验。 4.8.4 铸件的焊接工艺评定应符合GB/T40800。
6 ICS 77.140.80 CCS J 31
GB
中华人民共和国国家标准
GB/T41162—2022
特殊物理性能合金钢铸件
Alloy steel castings with special physical properties
(ISO 19960 :2015,Cast steels and alloys with special physical properties, MOD)
2022-03-09发布
2022-10-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41162—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件修改采用ISO19960：2015《特殊物理性能铸钢及合金》。 本文件与ISO199602015相比，在结构上有较多调整，附录A中列出了本文件与ISO19960：2015
的章条编号对照一览表。本文件与ISO19960：2015的技术性差异及其原因见附录B。
本文件与ISO19960：2015相比，还做了下列编辑性修改：
为与现有标准协调，将标准名称修改为《特殊物理性能合金钢铸件》；修改ISO19960：2015的附录A为本文件的附录C，其中增加了本文件牌号一列。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国铸造标准化技术委员会（SAC/TC54)提出并归口。 本文件起草单位：华北电力大学、安徽省宁国市华达耐磨材料有限公司、淮北市万都工贸有限责任
公司、西安热工研究院有限公司、清华大学、西安理工大学、兴化市东昌合金钢有限公司、天津立鑫晟新材料科技有限公司、湖南电力耐磨新材料有限公司、新乡市高服机械股份有限公司、江苏海宇机械有限公司、惠州市卓能检测技术有限公司、佛山市伊菲特电机有限公司、江苏联兴成套设备制造有限公司、北京工业大学、河北工业大学。
本文件主要起草人：温新林、丁海民、柳青、贾建民、安利强、李勇、陈祥、马勇、吕振林、胡桂莲、 刘贯军、顾成义、谢国兵、李娜、邓国兴、石卫东、储开宇、张新春、李冬取、翟燕、梁小武、王仕乐、王志斌、 符寒光、姜延飞。
I GB/T41162—2022
特殊物理性能合金钢铸件
1范围
本文件规定了具有特殊物理性能的合金钢铸件的材料牌号、技术要求、试验方法、检验规则及标识、 质量证明书、包装和贮运。
本文件适用于具有弱磁性、小膨胀系数及自润滑耐磨特殊物理性能的合金钢铸件。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 2钢的成品化学成分允许偏差 GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.94 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11钢铁及合金铬含量的测定7 可视滴定或电位滴定法（GB/T223.11--2008，
ISO4937:1986,MOD)
GB/T223.14 4钢铁及合金化学分析方法 法钼试剂萃取光度法测定钒含量 GB/T223.20 钢铁及合金化学分析方法电位滴定法测定钻量 GB/T223.21 钢铁及合金化学分析方法 5-CI-PADAB分光光度法测定钻量 GB/T223.22 钢铁及合金化学分析方法亚硝基R盐分光光度法测定钻量 GB/T223.25 钢铁及合金化学分析方法丁二酮重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定硫氰酸盐分光光度法 GB/T223.28 钢铁及合金化学分析方法α-安息香重量法测定钼量 GB/T223.36 钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量 GB/T223.40 钢铁及合金锯含量的测定氯磺酚S分光光度法 GB/T223.59 钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T223.63 钢铁及合金化学分析方法高碘酸钠（钾)光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T223.65 钢铁及合金钻含量的测定火焰原子吸收光谱法 GB/T223.67 钢铁及合金硫含量的测定 次甲基蓝分光光度法（GB/T223.67—2008，
ISO10701:1994,IDT)
GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.70 钢铁及合金铁含量的测定邻二氮杂菲分光光度法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T223.72 钢铁及合金硫含量的测定重量法
1 GB/T41162—2022
GB/T223.73 钢铁及合金铁含量的测定三氯化钛-重铬酸钾滴定法 GB/T223.76钢铁及合金化学分析方法火焰原子吸收光谱法测定钒量 GB/T223.81 钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法（GB/T228.1一2010，ISO6892-1：
2009,MOD)
GB/T229 金属材料夏比摆锤冲击试验方法（GB/T229—2020，ISO148-1：2016，MOD） GB/T2975 钢及钢产品力学性能试验取样位置及试样制备（GB/T2975-2018，ISO337：
2017,MOD)
GB/T4339 金属材料热膨胀特征参数的测定 GB/T5611 铸造术语 GB/T5677 铸件射线照相检测（GB/T5677—2018，ISO4993：2015，MOD） GB/T6060.1 表面粗糙度比较样块第1部分：铸造表面 GB/T6414 铸件尺寸公差、几何公差与机械加工余量（GB/T6414一2017，ISO8062-3：2007，
MOD)
GB/T7233.14 铸钢件 超声检测第1部分：一般用途铸钢件（GB/T7233.1一2009，ISO4992- 1:2006,MOD)
GB/T7233.2 铸钢件 超声检测第2部分：高承压铸钢件（GB/T7233.2—2010，ISO4992-2： 2006,MOD)
GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 9443 铸钢铸铁件渗透检测（GB/T9443-2019，ISO4987：2010，MOD） GB/T11170 不锈钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T11351 铸件重量公差 GB/T14203 火花放电原子发射光谱分析法通则 GB/T15056 铸造表面粗糙度评定方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：
1996,IDT)
GB/T32548 钢铁 锡、锑、铈、铅和铋的测定电感耦合等离子体质谱法（GB/T32548一2016， ISO16918-1:2009,MOD)
GB/T 34208 钢铁锑、锡含量的测定电感耦合等离子体原子发射光谱法 GB/T35690 弱磁材料相对磁导率的测量方法 GB/T40800 铸钢件焊接工艺评定规范
3术语和定义
GB/T5611界定的以及下列术语和定义适用于本文件。
3.1
磁导率 magnetic permeability μt 表征磁介质磁性的物理量（通常用磁介质的相对磁导率表示）。
3.2
弱磁材料 feebly magnetic material 非磁性的材料（含铸造耐蚀奥氏体不锈钢）。
?
2 GB/T41162—2022
3.3
线膨胀系数 coefficientof linearexpansion 在一定温度范围内，温度变化1K时，固体物质线性尺寸的相对变化值。 常用公式(1)表示：
l,-lo lo(t-to)
(1)
α
式中：
线膨胀系数；
a
1. -加热温度至t时固体物质的长度，单位为毫米（mm）； l。- 最初温度t。时固体物质的长度，单位为毫米（mm）。
3.4
磨损 abrasion 两相互接触表面由于摩擦或相对运动而造成材料体积的损失。
4技术要求
4.1 制造方法 4.1.1合金材料的冶炼，应采用真空炉精炼，对合金熔液进行充分地除渣、除气，并将合金熔液成分调整到冶炼工艺要求的最佳范围。 4.1.2除另有规定外，铸造工艺由供方自行决定。 4.2 化学成分 4.2.1 铸件材料牌号及化学成分见表1。各牌号对应的国外牌号见附录C。
表1 铸件材料牌号及化学成分
化学成分（质量分数/%）
序号
牌号
c Si Mn P s Cr Mo Ni N Co 其他
16.5
10.0
0.15 1.00 2.0 0.045 0.030
2 0.75
<
ZGS8Cr18Ni11*
1
12.0 12.0 0.10 14.0 0.20
18.5 16.5
≤ ≤ 0.03 1.00 2.0 0.035 0.020
≤ ≤
2 ZGS2Cr18Ni13N
18.5 16.5 2.5 13.0 0.15
≤ < ≤
3 ZGS2Cr18Ni14Mo3N*
0.03 1.00 2.0 0.035 0.020
18.5 3.0 15.0 0.25 18.0
10.0 0.10
N ≤ M
ZGS2Cr19Ni11N*
0.03 1.5 2.0 0.035 0.020
1.0
20.0 16.0
12.0 0.20 8.0 0.08
3.5 7.0 ~
M 0.05
M
ZGS3Cr17Ni9Mn8Si4*
~
0.045 0.030
18.0 1.0 9.0 0.18
4.5 9.0
3 GB/T41162—2022
表1 铸件材料牌号及化学成分（续）
化学成分（质量分数/%)
牌号
序号
其他 Nb0.10~0.30 Vo.10~0.30
c Si Mn P S Cr Mo Ni N Co
20.5 1.50 11.5 0.20 ~
4.0
0.06 1.0 ~ 0.040 ≤
≤
6 ZGS3Cr22Ni13Mn5N*
~
0.030
6.0 4.0 6.0
23.5 3.00 13.5 0.40
3.0 15.0 0.20
0.03 1.0 2 ≤ 20.0 0.05 0.50 0.6 0.030 0.02 0.25 1.0 ~
ZGS2Cr21Ni16Mn5Mo3N ≤ ≤ Nb'
1
Nb≤0.25
~
0.025 0.010 ~
~
21.5 3.5 17.0 0.35
30.5
4.0 2 6.5 16.0 ~ 18.0
≤ ≤ ≤ ≤ ≤ ≤
Al≤0.10
8 ZGR3Ni32Co5
33.5 28.0 30.0 35.0 37.0 35.0 ~ 37.0
< ≤ ≤
≤ ≤
9 ZGR3Ni29Co17b
?
0.05 0.50 0.5 0.030 0.02 0.25 1.0
≤ N 0.05 0.5 0.5 0.030 0.02 0.25 1.0
≤ N ≤ ≤
10 ZGR3Ni36
-
0.10
≤ ≤ ≤ ≤ 0.05 0.5 0.5 0.030 ~ 0.25 1.0
≤ ≤
11 ZGR3Ni36Sb
0.20
11.0 2.0
Bi3.0~5.0 Sn3.0~5.0 Fe≤2.0
≤
≤
N
0.05 0.5 1.5 0.030 0.030 ~ ~ 余量
12 ZNMNiCr13SnBiMo
14.0 3.5
注：ZGS为耐蚀铸钢的代号；ZGR为耐热铸钢的代号；ZNM为铸造耐磨合金的代号。 ：弱磁性铸钢对应的牌号，相对磁导率应符合表3的规定值 b小膨胀系数铸钢对应的牌号，线膨胀系数应符合表4的规定值。 。耐磨合金对应的牌号。
4.2.2 成品化学成分允许偏差应符合GB/T222的规定。 4.3 力学性能
铸件的室温力学性能应符合表2的规定，
表 2 室温力学性能
规定塑性延伸 抗拉强度 断后伸长率 冲击吸收能量
序号
牌号
状态
A/% ≥20 ≥30 ≥30 ≥30
KVz/J ≥80 ≥115 ≥80 -
强度Rpo.2/MPa R/MPa
固溶处理固溶处理固溶处理固溶处理
≥195 ≥210 ≥240 ≥180
ZGS8Cr18Ni11 2 ZGS2Cr18Ni13N 3 ZGS2Cr18Ni14Mo3N
440~590 440~640 490~690 ≥440
ZGS2Cr19Ni11N
7
4 GB/T 41162—2022
表 2 室温力学性能（续）
状态 规定塑性延伸 抗拉强度 断后伸长率 冲击吸收能量
序号 5 ZGS3Cr17Ni9Mn8Si4 6 ZGS3Cr22Ni13Mn5N 7 ZGS2Cr21Ni16Mn5Mo3NNb 固溶处理 8 ZGR3Ni32Co5
牌号
A/% ≥24 ≥24 ≥20 - 一 ≥28 ≥25 -
强度Rpo.2/MPa Rm/MPa
KVz/J 一一 ≥65 一 - - 一 -
≥290 ≥290 ≥315 一一 ≥275 ≥275
≥580 ≥580 570~800 一
固溶处理固溶处理
萍火十回火淬火+回火淬火十回火萍火十回火
9 ZGR3Ni29Co17 10 ZGR3Ni36 11 ZGR3Ni36S 12 ZNMNiCr13SnBiMo
一 ≥395 ≥395 一
铸态
注：ZGR3Ni32Co5，ZGR3Ni29Co17和ZNMNiCr13SnBiMo牌号不规定力学性能，
4.4 典型的物理特性值 4.4.1 耐蚀铸钢的相对磁导率见表3。
表3 相对磁导率
序号 1 ZGS8Cr18Ni11 2
牌号
相对磁导率（μ）
≤1.01 ≤1.01 ≤1.01 ≤1.01 ≤1.01 ≤1.01 ≤1.01
ZGS2Cr18Ni13N ZGS2Cr18Ni14Mo3N
3 4 ZGS2Cr19Ni11N 5 ZGS3Cr17Ni9Mn8Si4 6
ZGS3Cr22Ni13Mn5N ZGS2Cr21Ni16Mn5Mo3NNb
7
4.4.2 耐热铸钢的线膨胀系数应符合表4的规定值。
表 4 线膨胀系数
线膨胀系数(mm/mm)(10-"K-1)
序号 1 ZGR3Ni32Co5 2 ZGR3Ni29Co17 3 ZGR3Ni36 4 ZGR3Ni36S
牌号
20℃~100℃ 20℃~200℃ 20℃~300℃ 20℃~500℃ 20℃C~800
℃
/
0.63 5.9 1.3 1.6
一 5.1 4.2 5.9
-
-
5.2 2.1 3.0
6.1 一一
10.3 - 一
注: 0K= -273.15 ℃.
5 GB/T41162—2022
4.5 热处理
铸件应经过热处理，推荐的热处理工艺见表5。
表5 5推荐热处理工艺
序号 1 2 3 4 ZGS2Cr19Ni11N
牌号
热处理工艺
1050℃～1150℃固溶处理 1050℃～1150℃固溶处理 1050℃～1150℃固溶处理 1050℃(最低温度)固溶处理 1050℃(最低温度）固溶处理 1065℃(最低温度)固溶处理 1080℃～1180℃固溶处理 820℃～850℃萍火+300℃~350℃回火 820℃～850℃淬火+300℃~350℃回火 820℃~850℃萍火+300℃～350℃回火 820℃～850℃淬火+300℃~350℃回火铸态
ZGS8Cr18Ni11 ZGS2Cr18Ni13N ZGS2Cr18Ni14Mo3N
ZGS3Cr17Ni9Mn8Si4 ZGS3Cr22Ni13Mn5N ZGS2Cr21Ni16Mn5Mo3NNb ZGR3Ni32Co5 ZGR3Ni29Co17
5 6 7 00 9 10 ZGR3Ni36 11 ZGR3Ni36S 12 ZNMNiCr13SnBiMo 注：耐磨合金ZNMNiCr13SnBiMo宜在铸态下使用。
4.6 表面质量 4.6.1 铸件浇冒口、毛刺、粘砂、氧化皮等应清除干净，浇冒口残余量应符合供需双方认可的规定。 4.6.2 铸件不应有裂纹和影响使用性能的夹渣、夹砂、冷隔、气孔、缩孔、疏松、缺肉等铸造缺陷。 4.6.3 铸件表面粗糙度等级应按GB/T6060.1选定，并在图样或订货合同中注明。 4.7 尺寸公差和重量公差 4.7.1 铸件的几何公差、尺寸公差、加工余量和重量公差应符合图样或订货合同的规定。 4.7.2 如图样或订货合同中无规定，铸件的几何公差、尺寸公差应按GB/T6414选定。 4.7.3 铸件重量公差按GB/T11351选定。 4.8 铸件焊补 4.8.1 焊补仅适用于需方允许的情况，且不应改变金相组织及降低材料性能（包括力学性能、物理性能)。 4.8.2 焊补工艺和焊后热处理工艺由供需双方商定 4.8.3 焊补应有焊补位置和范围等记录，并在质量证明书中说明。焊补后均应按照检验铸件的同一标准进行检验。 4.8.4 铸件的焊接工艺评定应符合GB/T40800。
6
