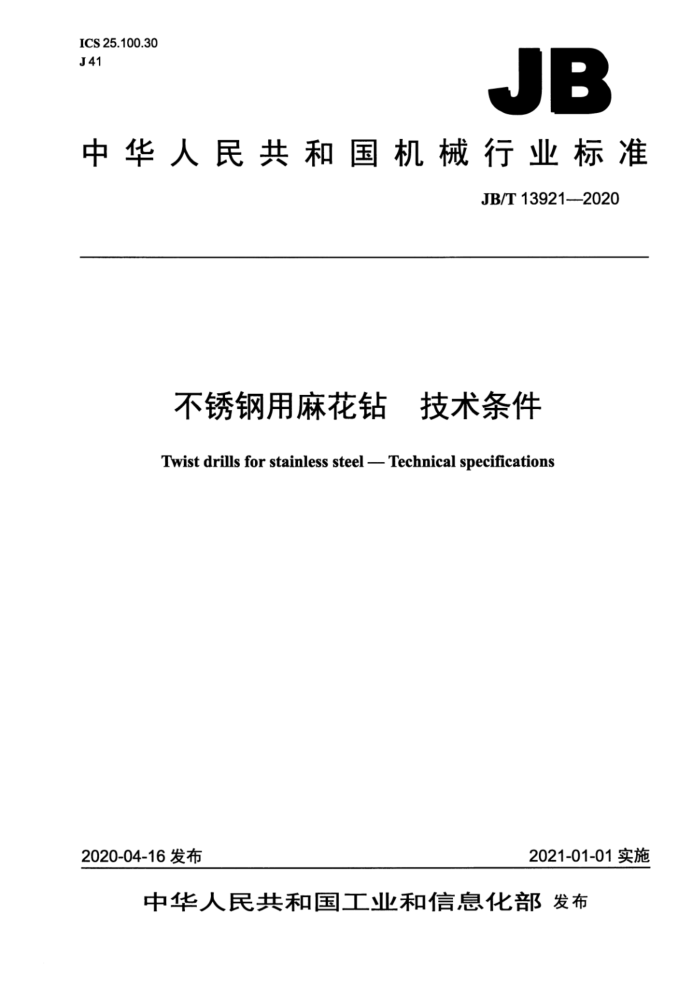

JB中华人民共和国机械行业标准
JB/T13921—2020
不锈钢用麻花钻 技术条件
Twist drills for stainless steel - Technical specifications
2020-04-16发布
2021-01-01实施 目 次
前言 1范围. 2规范性引用文件 3尺寸... 4材料和硬度 5外观和表面粗糙度 6标志和包装 6.1标志 6.2包装附录A（资料性附录） 十字刃磨法
0
.:
2
开开 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：上海工具厂有限公司、宁波利浦刃具有限公司、河南一工工具有限公司、宁波恒
创工具有限公司。
本标准主要起草人：弓 张明、励政伟、何佳、李琦、赵建敏、赵红军。 本标准为首次发布。 不锈钢用麻花钻 技术条件
1范围
本标准规定了不锈钢用直柄麻花钻和不锈钢用锥柄麻花钻的尺寸，材料、硬度、外观，表面粗糙度以及标志和包装。
本标准适用于直径为1.0mm~20.0mm的加工不锈钢用直柄麻花钻和直径为14mm~31.75mm的加工不锈钢用锥柄麻花钻（以下简称麻花钻）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1438.1锥柄麻花钻第1部分：莫氏锥柄麻花钻的型式和尺寸 GB/T1443机床和工具柄用自夹圆锥 GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T6135.2直柄麻花钻第2部分：直柄短麻花钻和直柄麻花钻的型式和尺寸 GB/T17984麻花钻技术条件
3尺寸
3.1直柄麻花钻和锥柄麻花钻的型式和尺寸分别应按GB/T6135.2和GB/T1438.1的规定。 3.2麻花钻工作部分直径倒锥度应按GB/T17984的规定。 3.3直柄麻花钻的柄部直径公差、夹持部分的圆柱度公差应按GB/T17984的规定。 3.4锥柄麻花钻的锥柄为带扁尾的莫氏锥柄，莫氏锥柄应按GB/T1443的规定，圆锥公差为AT7。 3.5麻花钻总长及沟槽长度公差应按GB/T1804中最粗级的规定。
特殊情况下，根据供需双方协议，麻花钻总长和沟槽长度的极限尺寸可为上、下相邻麻花钻长度范围内的基本尺寸。 3.6工作部分对柄部轴线的径向圆跳动公差应按GB/T17984的规定。 3.7钻芯对工作部分轴线的对称度公差按下列规定：
直柄麻花钻应按GB/T17984中精密级麻花钻的规定： -直径为14mm20mm的锥柄麻花钻应按GB/T17984中精密级麻花钻的规定，直径大于 20mm～31.75mm的锥柄麻花钻应按GB/T17984中普通级麻花钻的规定。
3.8切削刃对工作部分轴线的斜向圆跳动公差应按GB/T17984中精密级麻花钻的规定。 3.9沟槽分度误差按下列规定：
-直柄麻花钻应按GB/T17984中精密级麻花钻的规定：一直径为14mm～20mm的锥柄麻花钻应按GB/T17984中精密级麻花钻的规定，直径大于 20mm～31.75mm的锥柄麻花钻按GB/T17984中普通级麻花钻的规定。
一 -螺旋角为38°，极限偏差为士3°；顶角为130°，极限偏差为土3°：一麻花钻应刃磨钻尖，通常采用十字刃磨法，其刃磨参数由制造厂自定，也可采用其他刃磨形式，
十字刃磨法参见附录A。 3.11钻芯厚度的最小值应按GB/T17984的规定。钻芯增量为（1.6mm～2.0mm）/100mm。 3.12刃带宽度按下列规定：
直柄麻花钻应按GB/T17984中精密级麻花钻的规定： -直径为14mm～20mm的锥柄麻花钻应按GB/T17984中精密级麻花钻的规定，直径大于 20mm～31.75mm的锥柄麻花钻应按GB/T17984中普通级麻花钻的规定。
4材料和硬度
4.1麻花钻工作部分用W6Mo5Cr4V2Co5或其他同等性能的高性能高速钢（代号HSS-E）制造。 4.2直柄麻花钻采用整体材料制造。锥柄麻花钻可采用焊接形式，焊接麻花钻柄部采用45钢或同等性能的其他钢材制造。 4.3麻花钻硬度按下列规定：
硬范围：整体麻花钻在离钻尖411/5的长度上，允许整体淬硬：焊接麻花钻为在离钻尖311/4 的长度上工作部分硬度：820HV一950HV（或64HRC～68HRC）。 柄部硬度：整体麻花钻不低于270HV（或不低于28HRC》：焊接麻花钻不低于170HV。柄部的最高硬度不应大于工作部分硬度，硬度试验载荷根据麻花钻直径选择。 锥柄扁尾硬度：不低于220HV30（或不低于19HRC）。
4.4麻花钻应经蒸汽处理或其他表面强化处理。
5外观和表面粗糙度
5.1麻花钻切削刃不应有崩刃、钝口、裂纹以及磨削烧伤等影响使用性能的缺陷，焊接麻花钻在焊缝处不应有砂眼和未焊透现象。 5.2麻花钻表面粗糙度的上限值按表1的规定。
表1
表面粗糙度Raum 15mm
d≤15mm
d>20mm
≤1.6 ≤3.2 ≤0.8
≤0.8
≤1.6
≤0.8
6标志和包装
6.1标志 a）制造厂或销售商的商标； b）麻花钻直径； c）材料代号。 标志应持久，标志凸出量不应大于0.03mm。
6.1.2包装盒上应标志：
a）制造厂或销售商的名称、地址和商标； b）麻花钻名称，如不锈钢用麻花钻； c）材料牌号或代号； d）件数； e）制造年月。
6.2 包装
麻花钻在包装前应经防锈处理，包装必须牢靠并能防止运输过程中的损伤。 附录A （资料性附录）十字刃磨法
十字刃磨法是一种将钻尖磨成双后面，使横刃变短，在垂直于钻尖的投影中，两个后面的交线与横刃形成近似十字形状的刃磨方法。十字刃磨法型式和尺寸如图A.1所示。
B
105°
5
/A
Br
A
图A.1
