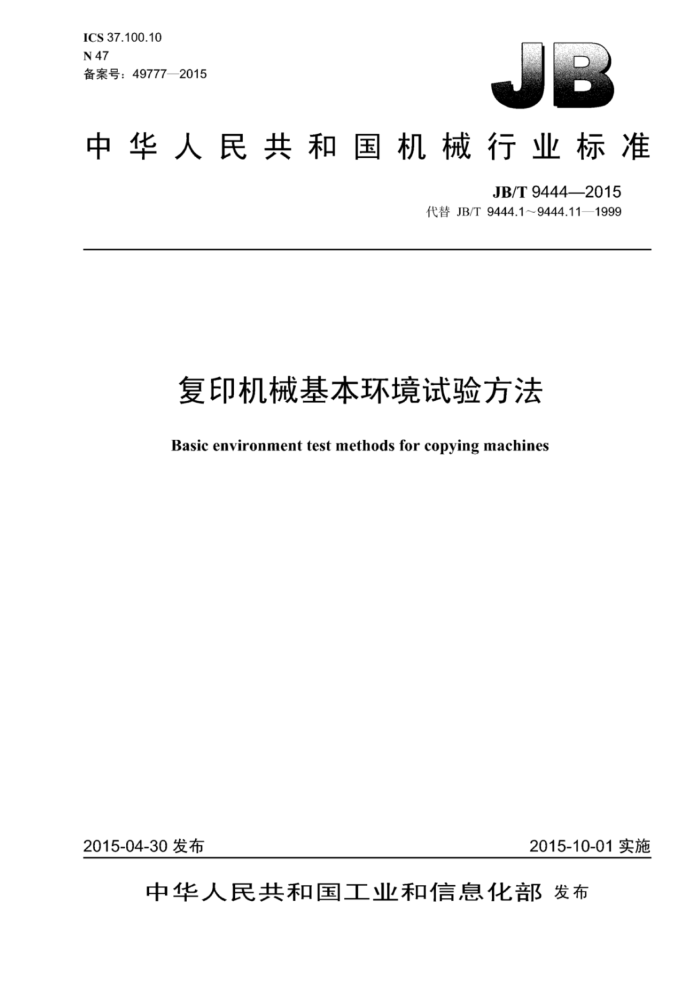

ICS37.100.10 N47 备案号：49777—2015
中华人民共和国机械行业标准
JB/T9444—2015
代替JB/T9444.1~9444.11—1999
复印机械基本环境试验方法
Basic environment test methods for copying machines
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T9444—2015
目 次
前言 1 范围. 2 规范性引用文件
总则 3.1 试验目的. 3.2 试验方法分类 3.3 试验顺序及检测 3.4 试验报告 4试验A：低温贮存试验..
4.1 适用范围 4.2 试验目的 4.3 试验设备. 4.4 试验条件 4.5 试验程序... 4.6 相关产品标准应给出的信息。 5试验B：高温贮存试验， 5.1 适用范围 5.2 试验目的. 5.3 试验设备. 5.4 试验条件. 5.5 试验程序
5.6 相关产品标准应给出的信息 6 试验C：恒定湿热贮存试验 6.1 适用范围 6.2 试验目的.. 6.3 试验设备 6.4 试验条件. 6.5 试验程序 6.6 相关产品标准应给出的信息. 试验D.交变湿热贮存试验. 7.1 适用范围 7.2 试验目的 7.3 试验设备. 7.4 试验条件. 7.5 试验程序 7.6 相关产品标准应给出的信息 8试验Ea：倾斜跌落试验 8.1 适用范围
7
T JB/T9444—2015
8.2 试验目的， 8.3 试验设备 8.4 试验条件 8.5 试验程序 8.6 相关产品标准应给出的信息. 9 试验Eb：自由跌落试验 9.1 适用范围 9.2 试验目的.. 9.3 试验设备 9.4 试验条件， 9.5 试验程序 9.6 相关产品标准应给出的信息 10 试验F：振动（正弦）试验. 10.1 适用范围 10.2 试验目的. 10.3 试验设备. 10.4 试验条件. 10.5 试验程序 10.6 相关产品标准应给出的信息 11试验G：温度/湿度综合试验.. 11.1 适用范围 11.2 试验目的 11.3 试验设备.. 11.4 试验条件.. 11.5 试验程序. 11.6 相关产品标准应给出的信息 12试验H：温度/湿度运转试验 12.1 范围. 12.2 试验目的 12.3 试验设备 12.4 试验条件. 12.5 试验程序 12.6 相关产品标准应给出的信息。
2
8
8
8
9
L
10 .10 10 10
10 10 10
11 11
12
图1 稳定阶段图2 试验周期.
中
6
表1 试验的温度、相对湿度表2产品包装件跌落高度
4 2
II JB/T9444—2015
前言
本标准按照GB1.1一2009给出的规则起草。 本标准代替JB/T9444.1-9444.11一1999《复印机械基本环境试验方法》，与JB/T9444.1-9444.11
1999相比主要技术变化如下：
将JB/T9444.1~9444.11—1999合并为JB/T9444；修改了JB/T9444.1一1999的第1章，作为本标准的第1章（见第1章，JB/T9444.1—1999的第1 章）：修改了规范性引用文件（见第2章，JB/T9444.1-9444.11一1999的规范性用文件的章节）：删除了JB/T9444.1一1999中的试验方法分类及试验顺序中的连续冲卡试验Ea，修改了试验A 试验B、试验C、试验D的名称，删除了第8章试验报告，将修改后的JB/T9444.1一1999的内容作为本标准的第3章（见第3章，JB/T9444.1一1999）；修改了JB/T9444.2一1999中第4章试验设备的要求为需要满足低温试验箱的产品标准、试验中的温度变化速率的要求、试验结束后的恢复时问为12h、试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，将修改后的JB/T9444.2一1999的内容作为本标准的第4章（见第4章，JB/T9444.2—1999）；修改了JB/T9444.3一1999中第4章试验设备的要求为需要满足高温试验箱的产品标准，试验中的温度变化速率的要求、试验过程中对相对湿度的要求、试验结束后的恢复时问为12h、试验报告的内容，增加产使用本标准时相关产品标准应给出的信息：将修改后的B门9444.3一1999 的内容作为本标准的第5章（见第5章，JB/T9444.3一1999）：修改了JB/T9444.4一1999中第4章试验设备的要求为需要满足湿热试验箱的产品标准，增加了试验温湿度的优选组合，修改了试验时问的优选数试验中的温度变化速率的要求及温度要求试验结束后调整温湿度至室温的方法、试验结束后的恢复时问为12h、试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，将修改后的JB/T9444.4一1999的内容作为本标准的第6章（见第6章，JB/T9444.4一1999）：修改了JB/T9444.5一1999中第4章试验设备的要求为需要满足湿热试验箱的产品标准，修改了 24h循环的升温时问为3h土30min循环保持时问为12h土30min试验结束后恢复到常温的方法、试验结束后的恢复时问为12h、试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，将修改后的JB/T9444.5一1999的内容作为本标准的第7章（见第7章，JB/T9444.5 1999); 修改了JB/T9444.7一1999中试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，删除了图1，将修改后的JB/T9444.7一1999的内容作为本标准的第8章（见第8章，JB/T9444.7 1999): 修改了B/T9444.8一1999中试验高度的优选数值并增加了包装件与跌落高度关系表试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，将修改后的JB/T9444.8一1999的内容作为本标准的第9章（见第9章，JB/T9444.8—1999）修改了JB/T9444.9一1999中试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，在试验条件的振动时问序列中增加了10min选项，将修改后的JB/T9444.9一1999的内容作为本标准的第10章（见第10章，JB/T9444.9一1999）：
III JB/T9444—2015
修改了JB/T9444.10一1999中第4章试验设备的要求为需要满足试验箱的产品标准，试验中温度变化速率的要求，试验程序中的恢复时问由24h改为12h，试验结束后的恢复时问为12h，试验报告的内容，增加了使用本标准时相关产品标准应给出的信息，将修改后的JB/T9444.10 1999的内容作为本标准的第11章（见第11章，JB/T9444.10一1999）：修改了JB/T9444.11一1999中第4章试验设备的要求、试验条件中温度和相对湿度的偏差、试验程序中的温度变化速率，温度时问，试验过程等，删除广温湿度范围图，增加子试验样机的要求，增加了不种类运转试验的试验顺序，增加了两个试验的问隔时问要求，把复印品检测改为最后检测，放入试验程序中，修改了试验报告的内容，增加了使用本标准时相关产品标准应给出的信息：将修改后的JB/T9444.11一1999的内容作为本标准的第12章（见第12章，JB/T 9444.11—1999）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SACTC147）归口本标准起草单位：天津复印技术研究所、珠海天威飞马打印耗材有限公司、佳能（中国）有限公司、
湖北鼎龙化学股份有限公司、理光图像技术（上海）有限公司深圳分公司、上海富十施乐有限公司、兄弟（中国）商业有限公司、东芝泰格信息系统（深圳）有限公司、夏普办公设备（常熟）有限公司、柯尼卡美能达（中国）投资有限公司
本标准主要起草人：张宇、张希平、鲁俊和、鲁丽平、刘生应、仇相如、麦洪琦、陈颂昌、王强、 陈挺。
本标准所代替标准的历次版本发布情况为：
ZBN47009—1989、JB/T9444.1~9444.11—1999。
IV JB/T9444—2015
复印机械基本环境试验方法
1范围
本标准规定了复印机械基本环境试验的总则和方法。 本标准适用汀复印机械产品，包括静电复印机、重氮复印机、办公用小胶印机、光电誉影机、速印
机和复印器材的运输，贮存试验和工作环境适应性试验（以下简称环境试验）
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用丁本文件。
GB/T2423.102008电T电子产品环境试验 第2部分：试验方法试验Fc：振动（正弦） GB/T10586湿热试验箱技术条件 GB/T10589 低温试验箱技术条件 GB/T11158 8高温试验箱技术条件
3总则
3.1试验目的
本环境试验是将整机或复印器材置于人工环境中，从而对其在实际上可能遇到的运输、存和使用条件下的性能做出评价。 3.2 试验方法分类
基本环境试验方法分类，以大写英文学舟命名如下：
试验A：低温贮存试验；试验B：高温贴存试验；试验C：恒定湿热则存试验；试验D：交变湿热则存试验；试验Ea：倾斜跌落试验；试验Eb：白由跌落试验：试验F：振动（正弦）试验；试验G：温度/湿度综合试验；试验H：温度/湿度运转试验。
其中，EaEb~F为机械试验。 3.3试验顺序及检测
本环境试验按下列顺序进行： a）机械试验； b）高温存试验；
1 JB/T9444—2015
c）低温贮存试验； d）湿热贮存试验： e）温度/湿度综合试验： f）温度/湿度运转试验当对同一试验样品一次进行两种及两种以上的试验时，其产品性能的检测可在全部试验完成后一次
进行。 3.4试验报告
试验报告应给出如下信息：
样品名称、型号、生产厂家、样品编号、委托单位、生产日期：试验类型：最后检测：试验条件：试验结论；使用标准与操作程序的差异说明：一检验员、检验日期。
4试验A：低温购存试验
4.1适用范围
本试验适用于带包装的复印机械产品，包括静电复印机、重氮复印机、办公用小胶印机、光电誉影机、速印机和复印器材的低温贮存试验。 4.2 试验目的
确定复印机械产品在低温环境条件下运输，处存的适应性。
4.3 3试验设备
试验箱应符合GB/T10589的规定 4.4试验条件
试验条件应包括温度等级和持续时间。具体数值由相关产品标准规定，但应优先从下列数值中选取： a）温度等级：-40℃、-25℃、-10℃、5℃，温度的允许偏差范围均为土3℃； b）稳定持续时间：2h、8h、16h、24h、48h、72h、96he
4.5试验程序 4.5.1条件试验 4.5.1.1将处]室温的带包装的试验样品放入具有室温的试验箱内。 4.5.1.2启动制冷系统，以平均值不大」1℃/min的温度变化速率降温至规定等级，并保持所规定的时问。 4.5.1.3 低温试验结束时，试验样品应保留在箱内，以平均值不大」1C/min的温度变化速率升至室温后取出试验样品。
2 JB/T9444—2015
4.5.2恢复
将试验样品置于室温下恢复12h后，拆去外包装
4.5.3最后检测
按相关产品标准的规定对试验样品进行检测，判定
4.6相关产品标准应给出的信息
相关产品标准应给出如下信息：一试验类型；一试验条件，即温度和试验持续时间：一最后检测。
5试验B：高温购存试验
5.1适用范围
本试验适用于带包装的复印机械产品，包括静电复印机、重氮复印机、办公用小胶印机、光电誉影机，速印机和复印器材的高温存试验。 5.2 试验目的
确定复印机械产品在高温环境条件下运输、贴贮存的适应性。 5.3试验设备
试验箱应符合GB/T11158的规定。 5.4试验条件
试验条件应包括温度等级和持续时间。具体数值由相关产品标准规定，但应优先从下列数值中选取： a）温度等级：55℃、50℃、45℃40℃、35℃，30℃，温度的允许偏差范围均为土2℃： b）稳定持续时问：2h、8h16h、24h、48h、72h、96he
5.5试验程序 5.5.1条件试验 5.5.1.1将处」室温的带包装的试验样品放入具有室温的试验箱内。 5.5.1.2启动升温系统，以平均值不大汀：1℃/min的温度变化速率升温至规定等级，并保持所规定的时问。同时应控制相对湿度在50%以下。 5.5.1.3高温试验结束时，试验样品应保留在箱内，以平均值不大」1℃/min的温度变化速率降温至室温后取出试验样品。 5.5.2恢复
将试验样品置室温下恢复12h后，拆去外包装
5.5.3 3最后检测
按相关产品标准的规定对试验样品进行检测、判定。
3
