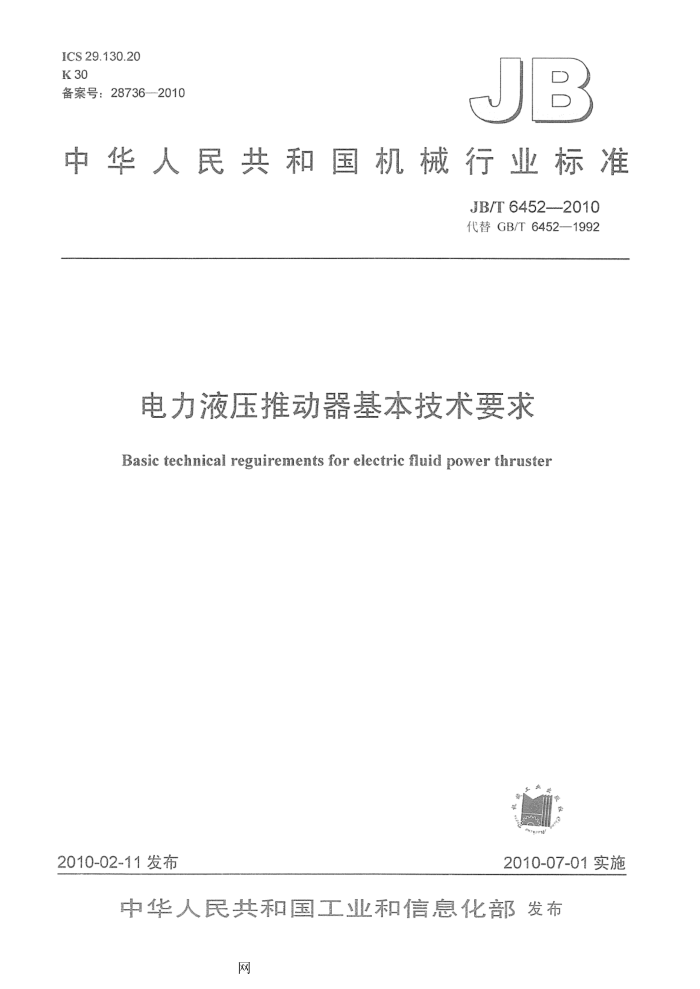

ICS 29.130.20 K 30 备案号：28736—-2010
JB
中华人民共和国机械行业标准
JB/T6452---2010 代替GB/T6452—1992
电力液压推动器基本技术要求
Basic technical reguirements for electric fluid power thruster
2010-07-01实施
2010-02-11发布
中华人民共和国工业和信息化部发布
网 JB/T6452---2010
目 次
前言. 范围
I11
1
2规范性引用文件... 3术语和定义、符号 3.1术语和定义 3.2符号.. 4 产品分类. 5 产品的有关数据和资料 5.1 标志 5.2安装、维修和使用说明书 6基本参数， 6.1 电源 6.2 额定绝缘电压 6.3 额定推力 6.4 额定行程（额定工作行程） 6.5 额定工作制 7 正常工作、安装和运输条件 7.1 正常工作条件.. 7.2 安装条件. 7.3 运输和储存条件 8 结构和性能要求 8.1 结构要求. 8.2 性能要求， 9 试验 9.1 试验的分类. 9.2 型式试验. 9.3 常规试验 9.4 验证结构要求 9.5 验证性能要求
--+
+
.........
网 JB/T6452---2010
前言
本标准代替JB/T6452-1992《电力液压推进器基本技术要求》。 本标准与JB/T6452-1992相比，主要变化如下：
第2章中删去了原标准的引用文件GB4942.2《低压电器外壳防护等级》、GB6333《电力液压块式制动器》、GB/T13384《机电产品包装技术条件》、JB3284《电机、电器产品运输、贮存基本环境条件及试验方法》和JB/ZQ4388《YWZ100~~800制动器》，因上述标准已作废；一删去了4.2推动器的型号及其含义、4.3尺寸要求和附录B； -增加了第5章“产品的有关数据和资料”；删去了原标准9.1中的“b.定期试验”，删去了原9.1.2定期试验的全部内容和原9.2.2定期试验规则的全部内容，并且条款号进行了相应的改动，因“定期试验”在GB14048.1等标准中都已删去；一删去了原标准10.3包装；一依据GB14048.1，对标准的结构作了较大的调整。
本标准由中国机械工业联合会提出。 本标准由全国低压电器标准化技术委员会（SAC/TC189）归口。 本标准负责起草单位：上海电器科学研究所（集团）有限公司。 本标准主要起草人：沈意冰、陈晓东。 本标准所代替标准的历次版本发布情况为：
-JB/T6452-1992。
JI
网 JB/T6452----2010
电力液压推动器基本技术要求
1范围
本标准规定了电力液压推动器（以下简称推动器）的术语和定义、符号、分类、基本参数、工作条件，安装条件、技术要求和试验等内容。
本标准主要适用于额定电压交流50Hz、660V及以下，作为外抱块式制动器的驱动元件的推动器，也可适用于操动其他机械和机构的推动器。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而。鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB7552008旋转电机定额和性能（IEC60034-1：2004，IDT） GB/T1032-2005三相异步电动机试验方法 GB/T4207--2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法（IEC
60112:1979IDT)
GB/T5169.11-2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）
GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD） 3术语和定义、符号 3.1术语和定义
下列术语和定义适用于本标准。 3.1.1
正常工作压强 normal working pressure 推动器正常工作时，其液压缸内表面所承受的压强，其数值上等于推动器实际推力在其活塞上形成
的压强。 3.1.2
规定条件provided condition 本标准特指的推动器的运行状态及其环境条件，即冷态、常温（25℃土10℃）额定电压、额定
电源频率、额定负载及垂直安装的综合条件。 3.1.3
极限条件extremecondition 本标准特指的推动器的运行状态及其环境条件，即热态、最高环境温度（40℃）和冷态、最低环
境温度（-25℃），施加85%额定电压、额定电源频率、额定负载及倾斜15°安装的综合条件。 3.1.4
推力thrst 推动器由推杆向外输出的力。
3.1.5
行程strolke
网 JB/T6452--2010
推动器动作时。其推杆移动的距离。 3.1.6
行程自动补偿功能 the function of strokeautomatically compensation 推动器的一种特殊功能，它能自动消除由于外抱块式制动器制动衬垫磨损而增加的退距，从而使退
距能保持恒定。 3.1.7
负载load 施加在推动器推杆上并与推力方向相反的力。
3.1.8
起始位置primaryposition 推动器垂直安装且不接通电源时，推杆在外力或自重作用下所处的最低位置。
3.1.9
起动（上升）时间operating（lifting）time 从推动器接通电源瞬间起到推杆运动某一行程所需的时间。
3.1.10
复位（下降）时间return（lowering）time 从推动器切断电源瞬间起到推杆运动某一行程所需的时间。
3.1.11
最大推力maximum thrust 在规定条件下，推动器具有能够达到额定（工作）行程的最大推力值。
3.1.12
负重法weight load method 推动器在垂直安装条件下，于推杆上施加磁码来模拟机械负载的一种试验方法。
3.1.13
操作循环operation cycle 从推动器通电瞬间起。经过起动一保持和断电复位，直到下一次通电瞬间前的这一段动作过程称为
一个操作循环。 3.2符号
AC：交流； Ca：恒定湿热试验等级； CTI：相比电痕化指数； Db：交变湿热试验： Fe：额定推力； Fmax：最大推力； IP：外壳防护等级； U：额定工作电压； Ui：额定绝缘电压。
4产品分类 4.1 按电动机所处介质划分：油浸式和空气式。 4.2 按输出推力的推杆数划分：单杆式和双杆式。 5产品的有关数据和资料
2
网 JB/T6452--2010
5.1标志 5.1.1标志的内容
a）制造商名称或商标： b）产品名称、型号和出厂年月（或编号）； c）产品符合的标准编号： d）电动机功率、额定工作电压和额定电源频率： e）额定工作制（如断续周期工作制及其级别）： f）外壳防护等级和污染等级； g）安装类别（过电压类别）； h）额定推力； i）额定行程； j）其他有关数据、标志。 以上所列并非完整无缺，也并非全部适用。
5.1.2标志的要求
标志应清晰，易于识别，且耐久而不易磨灭产品标准应按产品具体情况规定增删5.1.1中所列的有关数据、资料和标志，但其中a）、b）~e）
h）等项必须标志在产品铭牌上，而铭牌应设置在推动器的明显易见的部位。 5.2安装、维修和使用说明书
制造厂应提供推动器产品说明书、产品样本，并在产品说明书或样本中介绍产品的主要性能参数和推荐产品的适用范围，并规定推动器运行、操作过程中和发生故障后的安装、使用和维修的要求及注意事项。 6基本参数 6.1电源
a）推动器的额定工作电压Ue为AC三相380V或660V： b）推动器的电源额定频率为50Hz。
6.2额定绝缘电压
推动器的额定绝缘电压U为380V或660V 6.3额定推力
额定推力应符合下列数系（单位为N： (100)、（180)、200（220)、250、300、400、（450）、500、700）、800、（900)、1000、1250-
(1800)、2000、(3 000)、3150、(3 200)。 注：不带括号是R10优选数系，为发展新产品时推荐的推力等级。 6.4额定行程（额定工作行程）
额定行程（额定工作行程）应符合下列行程数系（单位为mm）. 20、25、30、40、45、50、60、70、80、100、120。
6.5额定工作制
推动器适用的额定工作制有： a）不间断工作制： b）断续周期工作制。 推动器在断续周期工作制下的每小时操作循环数分为下列级别： 300级：300次/h； 600级：600次/h；
3
网 JB/T 6452---2010
1200级：1200次/h 1800级：1800次/h。 负载因数（通电持续率）分为40%和60%。
7正常工作、安装和运输条件 7.1正常工作条件 7.1.1周围空气温度
a）周围空气温度上限为40℃，24h内其平均值不超过35℃； b）周围空气温度下限为-25℃。 注：对用于周围空气温度上限值高于40℃及下限值低于-25℃的推动器，其有关性能指标及验证在具体产品标准
中另作规定。
7.1.2海拨
安装地点的海拨不超过2000m 7.1.3大气条件 7.1.3.1湿度
安装地点的空气相对湿度在最高温度为40℃时不超过50%，在较低温度下可允许有较高的相对湿度，最湿月的月平均温度不高于25℃，该月的月平均最大相对湿度不超过90%，由于温度变化，发生在产品上的凝露情况必须予以考虑。 7.1.3.2污染等级
推动器周围环境的污染等级为3级或4级。 7.1.4冲击和振动
要求使用在冲击和振动条件下的振动器：其要求和验证由供需双方商定，也可参照有关标准在具体产品标准中作出规定。 7.2安装条件 7.2.1安装类别（过电压类别）
推动器的安装类别为II类或III类。 7.2.2安装倾角的要求
垂直安装使用的推动器的安装轴线相对于垂直线的夹角不应超过15°。 7.3运输和储存条件
GB14048.1-2006中6.2适用。 8结构和性能要求 8.1结构要求 8.1.1材料
推动器应选取满足使用要求的适当材料，并在构成推动器后符合有关试验要求，应特别注意材料的耐燃和耐湿性能。
选取材料的适用性可用以下试验来验证，试验可在推动器上和（或）推动器的部件上进行： a）弹性密封部件的耐老化性能： b）耐湿性能： c）抗非正常热和着火危险。 对有关抗非正常热和着火危险而言，应优先在推动器上或推动器中取出的合适部件上进行试验，然
而在某些情况下，可以允许用预选材料上的试验来取代推动器或其部件上的试验。 8.1.1.1弹性密封部件的耐老化性能
