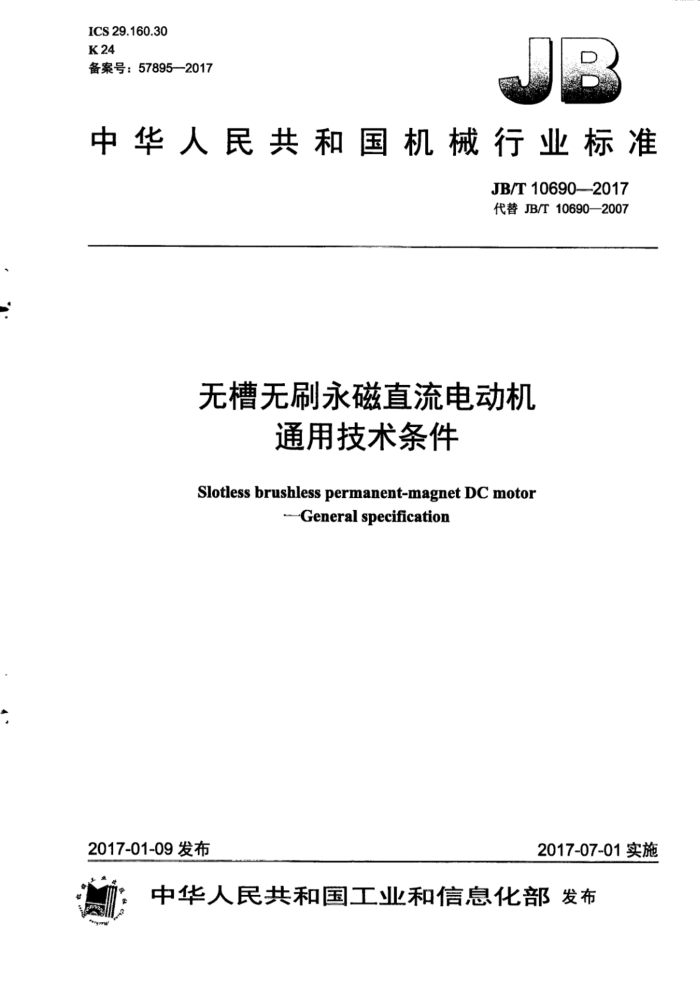

ICS 29.160.30 K24 备案号：57895—2017
中华人民共和国机械行业标准
JB/T 10690--2017 代替JB/T10690—2007
无槽无刷永磁直流电动机
通用技术条件
Slotless brushless permanent-magnet DC motor
-General specification
2017-01-09发布
2017-07-01实施
中华人民共和国工业和信息化部发布 JB/T10690—2017
目 次
前言 1范围 2规范性引用文件 3术语和定义 4安装型式及基本参数. 4..．型号命名 4.2基本外形结构 4.3基本参数 4.4电压等级. 4.5功率... 5技术要求和试验方法. 5.1外观 5.2 引出线或接线端. 5.3 接地 5.4 轴伸径向圆跳动. 5.5 凸缘止口对电机轴线的径向圆跳动. 5.6 凸缘安装面对电机轴线的轴向圆跳动. 5.7 绝缘介电强度. 5.8 绝缘电阻 5.9 直流电阻 5.10 绕组电感 5.11 旋转方向. 5.12 空载转速及差值. 5.13 空载电流及差值
.II
1:
T
E
中
6
5.14 空载起动电压 5.15 额定数据。 5.16 效率 5.17 短时过转矩 5.18 温升 5.19 低温 5.20 高温。 5.21 振动。 5.22冲击 5.23 噪声 5.24湿热.. 5.25电磁兼容性. 5.26非正常工作. 5.27 短路保护
8
大
10 10 10 11 .11 11 .12 12 ,13 13 13
1 JB/T10690—-2017
...14 .14 .. 14 .14 .. 15
5.28 欠电压，过电压保护 5.29 过载保护 5.30 质量.. 5.31 寿命.. 5.32 试验条件 6检验规则.. 6.1 检验分类。 6.2 鉴定检验 6.3 质量一致性检验。 7交付准备 7.1质量保证期 7.2标志. 7.3 包装. 7.4贮存附录A（资料性附录） 型号命名. A.1 产品型号
.15 ..15 . 15 .18 .18 ..18 .19 ..19 .19 *20 *20 ..20 20
8000000R0000000P0E
E. .E
a
A.2 产品分类代号。 A.3 性能参数代号
II JB/T10690—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10690—2007《无槽无刷永磁直流电动机通用技术条件》，与JB/T10690—2007相
比主要技术变化如下：
增加了术语和定义（见第3章）；一增加了型号命名（见4.1）：一删除了外形和安装尺寸（见2007年版的4.3和5.4）；一删除了匝间绝缘的要求和方法（见2007年版的4.8.3和5.9.3）；一删除了超速的要求和方法（见2007年版的4.21和5.22）；一删除了电机振动烈度的要求和方法（见2007年版的4.21.1和5.26.1）；一删除了容差（见2007年版的第6章）。 本标准由中国机械工业联合会提出。 本标准由全国微电机标准化技术委员会（SAC/TC2）归口。 本标准起草单位：西安微电机研究所、南昌铁路长喜电机有限责任公司、成都微精电机股份公司、
一
淄博得普达电机有限公司、卧龙电气集团股份有限公司、浙江联宜电机股份有限公司。
本标准主要起草人：吴晓溪、宋广德、薛立震、王福杰、张朴。 本标准所代替标准的历次版本发布情况为：
-JB/T10690-2007。
III JB/T10690--2017
无槽无刷永磁直流电动机通用技术条件
1范围
本标准规定了无槽无刷永磁直流电动机的术语和定义、安装型式及基本参数、技术要求和试验方法、检验规则、交付准备。
本标准适用于无槽无刷永磁直流电动机（以下简称电机》。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755—2008旋转电机定额和性能 GB/T1993一1993旋转电机冷却方法 GB/T2423.1-一2008电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.3一2016环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+12h
循环）
GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2900.26电工术语控制电机 GB4824工业、科学和医疗（ISM）射频设备骚扰特性限值和测量方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）》分级 GB/T7345—2008控制电机基本技术要求 GB/T7346--2015控制电机基本外形结构型式 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T10405控制电机型号命名方法 GB12350小功率电动机的安全要求
3术语和定义
GB/T2900.26界定的以及下列术语和定义适用于本文件。
3.1
驱动器driver 接收控制指令，可实现对电机输出参数（转速、转矩、转子位置）控制的电气装置。
3.2
额定电压 rated voltage 无槽无刷直流电动机驱动电路中，加在功率放大器主回路的端电压
1 JB/T10690-2017
3.3
额定电流ratedcurrent 在额定电压下给电机施加额定转矩，不超出规定温度时功率放大器主回路电流的有效值。
3.4
无槽无刷直流电动机 slotless brushless permanent-magnetDCmotor 采用无槽结构的无刷直流电动机。
3.5
无槽 slotless 电枢绕组不嵌放在槽内，通过特殊工艺方式将线圈编制成杯形结构体，具有与传统电枢绕组同样电
气性能的一种绕组结构。
4 安装型式及基本参数
4.1型号命名
电机型号命名应符合GB/T10405的规定（参见附录A），或由产品专用技术条件规定。 4.2基本外形结构
电机的基本外形结构应符合GB/T7346一2015的规定。其中55及以下机座号的电机采用光轴伸或将轴伸铣扁，70～90机座号的电机采用半圆键键槽轴伸，110～260机座号的电机采用平键键槽轴伸，均应符合GB/T7346一2015中第4章的规定。 4.3基本参数 4.3.1工作制
电机的工作制为S1，或符合产品专用技术条件的规定。 4.3.2.防护等级
电机的防护等级为GB/T4942.1一2006规定的IP44，或符合产品专用技术条件的规定。 4.3.3冷却方式
电机的冷却方式为GB/T1993—-1993规定的IC00：或符合产品专用技术条件的规定。 4.3.4电路图
电机由驱动器和电机本体（有位置传感器时还应包含位置传感器）组成，其电路图如图1所示。
望动器
M
图1
2
