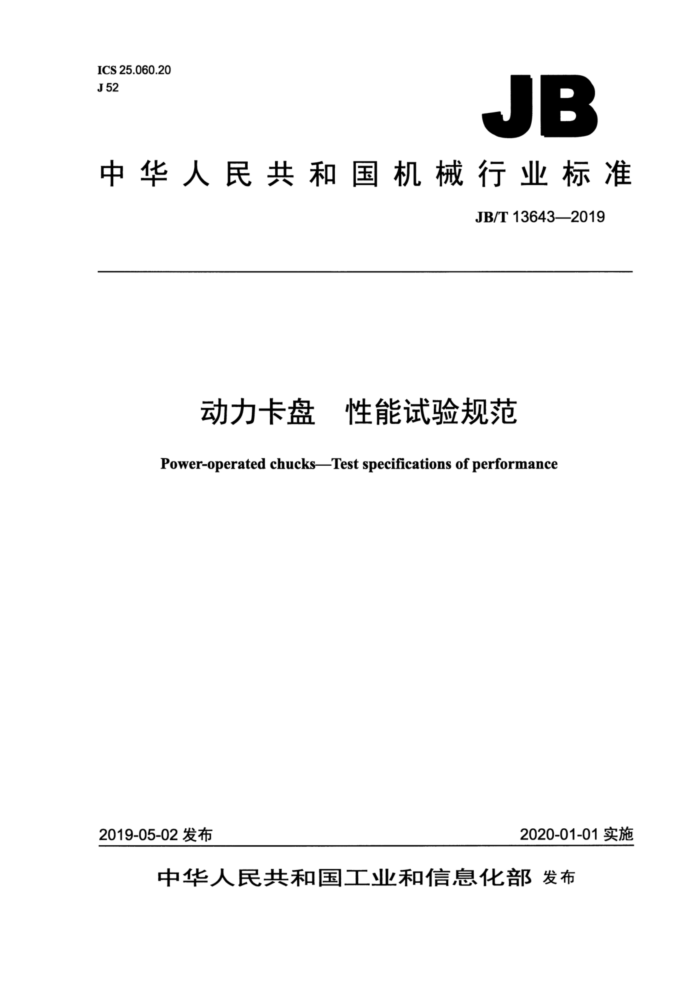

ICS 25.060.20 J 52
JB
中华人民共和国机械行业标准
JB/T 13643—2019
动力卡盘 性能试验规范
Power-operated chucksTest specifications of performance
2020-01-01实施
2019-05-02 发布
中华人民共和国工业和信息化部发布 JB/T 13643—2019
目 次
前言 1范围... 2规范性引用文件 3基本要求... 4试验准备 . 5试验项目 6试验内容
D00.0.:
6.1功能试验. 6.2最大静态夹紧力. 6.3最高转速.. 6.4夹紧力与转速关系 6.5动平衡 7试验记录附录A（资料性附录） 性能试验记录
+.....
C JB/T 13643—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：呼和浩特众环（集团）有限责任公司、烟台机床附件研究所、国家机床质量监督
检验中心。
本标准主要起草人：张国斌、杜淑、姚萍、时述庆、张维。 本标准为首次发布。
II JB/T 13643—2019
动力卡盘性能试验规范
1 范围
本标准规定了动力卡盘性能试验的试验项目和试验方法。 本标准适用于卡盘外圆直径为125mm～630mm的楔式动力卡盘（以下简称卡盘）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
JB/T3860.1—2011 机床楔式动力卡盘第1部分：分类和技术条件 JB/T11771一2014机床高速精密动力卡盘分类和技术条件 JB/T13100—2017 机床 高速精密动力卡盘
3基本要求
3.1本标准是对JB/T3860.1—2011、JB/T11771—2014、JB/T13100-2017及通用试验方法标准的补充和具体化。按本标准试验时，产品必须符合有关标准的规定。 3.2试验的产品应为按精度及技术条件等标准检验合格的产品。 3.3试验场地应符合有关标准的要求，并应满足下述的正常试验大气条件：
a）环境温度为15℃～35℃； b）相对湿度为45%～75%; c）大气压力为86kPa～106kPa。
3.4工作电压保持为额定值的85%～110%。 3.5测试仪器、量仪应经检定或标定，并应有检定合格证或标定证书。 3.6试验前熟悉卡盘产品使用说明书的内容和要求。 3.7试验装置应具有满足卡盘所需的动力源装置，并符合各试验项目中试验条件的要求。
4试验准备
4.1按使用说明书的要求，配置与试验装置连接的法兰盘和连接拉杆（或拉管）。 4.2根据被测试卡盘规格参数按使用说明书的要求将其安装在试验装置上，并保证准确、安全、可靠。 4.3按使用说明书的要求注入适量规定的润滑脂，不应使用代用润滑脂。 4.4动力源的管路和压力应符合卡盘试验要求。
5试验项目
卡盘产品性能试验项目见表1。
1 JB/T 13643—2019
表 1
序号 1 2 3 4 5
试验项目功能试验最大静态夹紧力最高转速夹紧力与转速关系
试验方法 6.1 6.2 6.3 6.4 6.5
动平衡
6 试验内容
6.1 功能试验 6.1.1 1试验条件 6.1.1.1) 将卡盘安装到试验装置上。 6.1.1.2将卡盘所需动力源系统输出的推拉力调整为卡盘最大许用推拉力的约1/2。 6.1.2 2试验方法
按以下步骤对卡盘功能进行试验，试验其动作的正确性、灵活性和平稳性： a）起动驱动装置，控制卡盘，进行卡爪打开到最大和卡爪闭合到最小的运转试验，打开、闭合连
续操作不少于5次，检查打开、闭合的动作是否正确，运转是否灵活、平稳； b）起动驱动装置，手动控制卡盘，分别将卡爪设为开端和闭端位置，在盘体表面做标记线，测量
两标记线距离即为卡爪行程，检查卡盘卡爪行程是否正确（应符合使用说明书的规定）； c）低速回转，检查卡盘是否运行正常。
6.2 2最大静态夹紧力 6.2.1 1试验条件 6.2.1.1) 将卡盘安装到试验装置上。 6.2.1.2 使用卡盘配带的顶爪。 6.2.1.3 夹紧力测试仪使用卡盘专用夹紧力测试仪。 6.2.1.4按使用说明书的要求，使用指定润滑脂对卡盘所需部位进行润滑。 6.2.1.5 安装顶爪时螺钉锁紧力矩应按使用说明书规定的力矩。 6.2.2 2试验方法 6.2.2.1 卡盘按6.1.2进行打开和闭合的运行不少于5次。 6.2.2.2 将夹紧力测试仪的测力点置于顶爪高度的1/2处，如图1所示。
2 JB/T 13643—2019
夹紧力测试仪
卡盘配带顶爪
最大许用推拉力
基爪油杯
螺钉(按规定力矩锁紧)
注: A=B。
图1
6.2.2.3 3输入卡盘最大许用推拉力。 6.2.2.4夹紧夹紧力测试仪后，读取夹紧力数值。 6.2.2.5反复测试3次以上，结果以平均值计。 6.3最高转速 6.3.1试验条件 6.3.1.1将卡盘安装到试验装置上。 6.3.1.2 试验装置的最高转速不低于卡盘的最高转速。 6.3.1.3试验装置上应有转速设定和确定功能。 6.3.2试验方法 6.3.2.1卡盘输入最大许用推拉力，基爪位置约在全行程的中点时卡盘夹持一平衡试件，如图2所示。
注1：H为顶爪高台面到卡盘端面距离。 注2: L,=0.5 H。 注3:L2=3.5L1。 注4：试件材料为45钢，硬度为190HBW土10HBW。
图 2 JB/T13643—2019
6.3.2.2卡盘以低速、中速、高速连续运转1h，且高速运转不少于30min，转速见表2。
表 2
低速最高转速的5%
中速最高转速的50%
高速最高转速的100%
转速分档转速
6.4夹紧力与转速关系 6.4.1试验条件 6.4.1.1将卡盘安装到试验装置上。 6.4.1.2使用卡盘配带的顶爪。 6.4.1.3按使用说明书的要求，使用指定润滑脂对卡盘所需部位进行润滑。 6.4.1.4 安装顶爪时螺钉锁紧力矩应按使用说明书规定的力矩。 6.4.1.5夹紧力测试仪应使用卡盘专用夹紧力测试仪。 6.4.2试验方法 6.4.2.1卡盘按6.1.2进行打开和闭合的运行不少于5次。 6.4.2.2将夹紧力测试仪的测力点置于顶爪高度的1/2处。 6.4.2.3将动力源系统输出的推拉力调整为卡盘最大许用推拉力，夹紧夹紧力测试仪。 6.4.2.4试验装置以中速空运转10min。 6.4.2.5将卡盘允许最高转速分成若干段（不少于5段），从第1段依次到允许最高转速分别测试卡盘动态夹紧力，每一段数值稳定后即为该转速下的动态夹紧力。 6.4.3数据处理
记录或直接输出转速与夹紧力关系图，如图3所示。
NY
0
卡盘转速r/min
图 3
6.5动平衡 6.5.1试验条件 6.5.1.1动平衡应在试验装置上或动平衡机上进行检验。 6.5.1.2卡盘在动平衡测定中不配带软顶爪。 4 JB/T 136432019
6.5.2试验方法
剩余不平衡量的检验按GB/T9239.1一2006中10.3的规定。 6.5.3数据处理
根据6.5.2测得的剩余不平衡量按公式（1）计算平衡品质级别。
G= Ures
(1)
1000m
式中:
G- 平衡品质级别，单位为毫米每秒（mm/s)； Ures—试验测得的剩余不平衡量，单位为克毫米（g·mm); w- -最高转速对应的角速度值，单位为弧度每秒（rad/s)，の～n/10，且最高转速n的单位为
转每分（r/min);
m一卡盘质量，单位为千克（kg)。
7试验记录
各项试验结束后应做好记录，并将试验结果汇总到性能试验记录表中，性能试验记录表参见表A.1。
5
