ICS 37.100.10 J87 备案号：58453—2017
JB
中华人民共和国机械行业标准
JB/T13209-2017

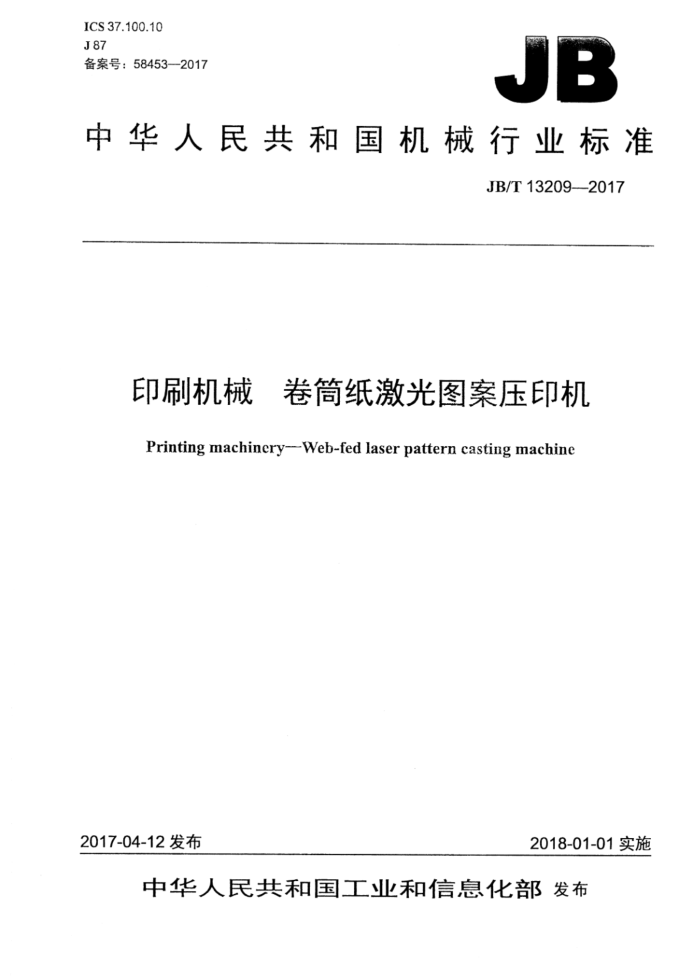

印刷机械 卷筒纸激光图案压印机 Printing machinery--Web-fed laser pattern casting machine
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
印刷机械 卷筒纸激光图案压印机
JB/T13209—2017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1印张·27千字 2018年1月第1版第1次印刷
定价：18.00元
*
书号：15111·14599 网址：http://www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010》88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13209——2017
目 次
前言 1范围 2 规范性引用文件 3 术语和定义
III
型式与基本参数 4.1 组成.. 4.2 型式.. 4.3 基本参数. 4.4 型号和名称 5要求 5.1 综合要求. 5.2 走料稳定性 5.3 承印材料的适应性. 5.4 激光膜放卷和收卷装置 5.5 激光膜定位拉伸装置 5.6 光固烘干 5.7 成品质量 5.8 安全防护 5.9 电气要求 5.10 外观质量. 5.11 装配精度. 5.12 使用说明书和产品合格证 6试验方法 6.1 试验条件 6.2 空运转试验. 6.3 走料试验 6.4 光固烘干试验. 6.5 压印试验及定位拉伸试验， 6.6 安全防护检查. 6.7 电气质量检查 6.8 噪声测量 6.9 外观质量检验 6.10 主要部件精度检测 7检验规则. 7.1 出厂检验. 7.2型式检验 8标志、包装、运输和贮存 8..标志..
4
....6
.8
. JB/T13209—2017
8.2 包装. 8.3运输.. 8.4贮存附录A（规范性附录） 装配精度检测
9 .9 .9
10
1010000000000000000000000000001000100000 ..EE.
图1 激光图案位置套准误差示意图图2 特定激光图案套准误差示意图图3噪声测量点位置示意图
Sc8R0550555888658c8855R858ccE88cc858SE6688868C68E88Ec8808E5Re8Ec600006000PP00P00000D
...7
表1基本参数表2主要部件的装配精度表A.1检测方法一览表
.10
II JB/T13209—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192》归口。 本标准负责起草单位：元亨利云印刷科技（上海）有限公司、广东金玉兰包装机械有限公司、北京
高科印刷机械研究所有限公司、北人智能装备科技有限公司、佛山市质量和标准化研究院、广东省东莞市质量技术监督标准与编码所。
本标准参加起草单位：上海绿新紫光智能设备有限公司、深圳职业技术学院。 本标准主要起草人：吴德明、陈力、李隧、康忠凯、刘建防、郭宁军、杨柳慧、龚悦、杨锡波、陈
金成、陈晨。
本标准为首次发布。
III JB/T13209—2017
印刷机械卷筒纸激光图案压印机
1范围
本标准规定了卷筒纸激光图案压印机（以下简称压印机）的术语和定义、型式与基本参数、要求、 试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于将激光图案压印膜（以下简称激光膜）上的图案压印至印刷品表面的紫外线光固型压印机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4879防锈包装 GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件 GB/T6388运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T10335.1—2005 涂布纸和纸板涂布美术印刷纸（铜版纸） GB/T13306标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 6工业产品保证文件总则 GB/T24342一2009工业机械电气设备保护接地电路连续性试验规范 GB/T28387.1一2012印刷机械和纸加工机械的设计及结构安全规则第1部分：-般要求 JB/T3090印刷机械产品命名与型号编制方法 JB/T12371-2015印刷机械单张纸激光图案压印机
3术语和定义
JB/T12371--2015界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了JB/T 12371一2015中的一些术语和定义。 3.1
激光图案压印机 laserpattern castingmachine 以激光膜的表面图纹为模版，通过将涂布有UV光油的印刷品与激光膜复合压印、光固烘干、激光
膜与印刷品剥离、膜料回收等工序，在印刷品表面形成闪光亮丽图案的压印机。
注：改写JB/T12371—2015定义3.1。
3.2
最高压印速度maxcastingspeed 单位时间内所能印刷承印材料的最大长度，单位为米/分（m/min）。 注：改写JB/T12371—2015，定义3.2。
1 JB/T13209—2017
3.3
激光图案压印膜laserpatterncastingfilm 激光膜通过加热加压的方式，将雕刻在平版上的图案压印转移到基膜上，形成的具有模具功能的立体膜。 LJB/T12371-—2015，定义3.4
3.4
定位膜laserpatternregistercastingfilm 有版长公差要求，或同时有图案的位置要求，并且每人版长都有固定的定位标记表示其起始位置的
激光膜。 3.5
激光膜定位拉伸装置filmregistering&stretchingdevice 将每个版长的激光膜拉伸到与印刷承印材料版长一致的装置。
3.6
激光图案位置套准误差laserpatternpositionregistererror 在印刷品上形成的激光图案位置与印刷品上设定位置之间的偏离程度。 ［JB/T12371—2015，定义3.5］
3.7
复合辊lamination cylinder 与压印辊对滚施压将印刷品与激光膜复合在一起的辊。 注：改写JB/T12371—2015，定义3.7。
4 型式与基本参数
4.1组成
压印机主要由承印材料放卷单元、紫外光油涂印单元、激光膜放卷装置、激光膜定位拉伸装置、压印转移及光固烘干装置、激光膜收卷装置、承印材料收卷单元等组成，可增加收卷、放卷装置以实现不停机换卷功能。 4.2型式 4.2.1按压印机所在的工艺位置划分为：
连线压印机：与印刷机联机组合成整体，在印刷品生产过程中对其进行激光图案压印的机器；一离线压印机：与印刷机独立，在印刷品生产完成后对其进行激光图案压印的机器。
4.2.2按换卷功能划分为：
一停机换卷压印机：需要停止压印才能更换膜卷或者承印材料的机器： -不停机换卷压印机：不需要停止压印就能更换膜卷或者承印材料的机器
4.3基本参数
压印机的基本参数应符合表1的规定。
2
