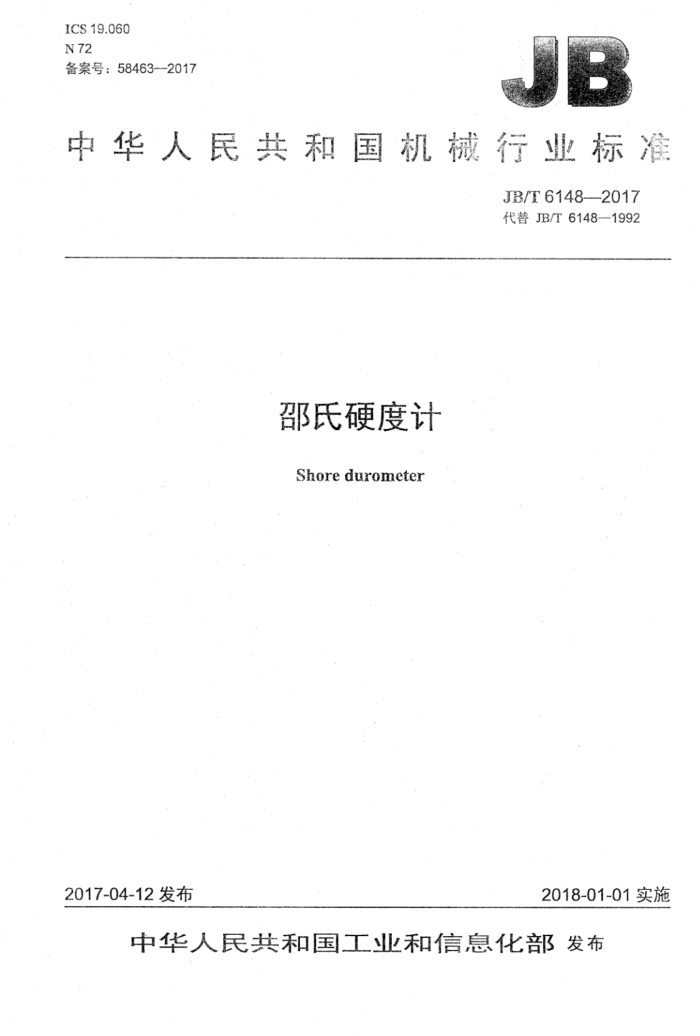

JB/T 6148-2017 邵氏硬度计 ICS 19.060 N 72 备案号:58463—2017
中华人民共和国机械行业标准
JB/T6148—-2017 代替JB/T6148—1992
邵氏硬度计 Shore durometer
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T6148--2017
目 次
前言 1范围 2规范性引用文件 3术语和定义 4结构.. 5技术要求, 5.1环境与工作条件 5.2一般要求, 5.3压针和压足. 5.4指示装置 5.5弹簧.. 5.6自动计时装置 5.7测试架... 5.8其他要求. 6检验方法.. 6.1环境条件 6.2检验用仪器、量具和检具 6.3一般要求的检测 6.4 压针和压足的检测 6.5弹簧试验力的检测.. 6.6其他要求的检测 7检验规则. 7.1出厂检验, 7.2 型式检验, 7.3 判定规则. 8标志、包装、储存及随机文件 8.1 标志。 8.2 包装. 8.3 储存 8.4 随机文件
II
9
图1 A型硬度计的压针和压足图2 D型硬度计的压针和压足. 图3AO型硬度计的压针和压足图4AM型硬度计的压针和压足
表1A型硬度计表2D型硬度计
I JB/T6148—2017
表3AO型硬度计. 表4AM型硬度计. 表5硬度计压针伸出量. 表6硬度计弹簧试验力
4
6
ⅡI JB/T6148—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6148—1992《邵氏硬度计技术条件》,与JB/T6148--1992相比主要技术变化
如下:
增加了前言;在第一章范围中增加了AO型、AM型邵氏硬度计(见第1章);修改了压针伸出量的最大允许误差和压足的几何尺寸及其最大允许误差(见5.3.3、5.3.4,1992 年版的4.1.3、4.3.2.1);修改了弹簧试验力的最大允许误差(见5.5,1992年版的4.3.4.2)。
本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会(SAC/TC122)归口。 本标准起草单位:长春机械科学研究院有限公司、上海市计量测试技术研究院、上海六菱仪器厂、
北京时代之峰科技有限公司、福建省泉州市丰泽东海仪器硬度块厂、上海泰明光学仪器有限公司。
本标准主要起草人:金宏波、虞伟良、余国安、周徽、陈俊薪、盛健勇。 本标准所代替标准的历次版本发布情况为:
-JB/T 6148-1992。
II JB/T6148—2017
邵氏硬度计
1范围
本标准规定了邵氏硬度计的术语和定义、结构、技术要求、检验方法、检验规则、标志、包装、储存及随机文件。
本标准适用于A型、D型、AO型、AM型邵氏硬度计(以下简称硬度计)的检验与校准,其他形式的邵氏硬度计也可参照使用。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T2611--2007试验机通用技术要求 JB/T6147一2007试验机包装、包装标志、储运技术要求
3术语和定义
下列术语和定义适用于本文件。
3.1
邵氏硬度计shoredurometer 用于橡胶塑料邵氏硬度试验的硬度计。 注:该硬度计主要用于测定橡胶塑料等高弹性材料的硬度。
3.2
邵氏硬度shorehardness 通过用规定形状的钢制压针在规定的弹簧力作用下压入试样表面,以压足平面与试样表面紧密贴
合时压针相对压足平面的伸出长度来表示材料硬度的度量单位。 3.3
试验面testsurface 硬度计的压足与试样接触的平面。
4结构
硬度计主要由压针、压足、指示装置和弹簧及测试架等组成。
5技术要求
5.1环境与工作条件
硬度计在下列条件下应能正常工作:
室温在10℃~35℃范围内;相对湿度不大于85%; JB/T61482017
一周围无振动、无腐蚀性介质的环境中。
5.2般要求
硬度计应能迅速地将压足压到试样上,并与试样稳固接触。压针要位于孔的中心,压针与试验面要保持垂直。在硬度测定过程中压针的移动应灵活、平稳,不得有阻滞、卡住和晃动等现象。 5.3压针和压足 5.3.1压针表面粗糙度Ra的上限值为0.40μm。 5.3.2压针的硬度不应低于700HV1。 5.3.3压针和压足的其他要求见图1~图4和表1~表4。 5.3.4压针伸出量1与邵氏硬度值的关系及其最大允许误差见表5。
d
pd2
od
D
图1A型硬度计的压针和压足
表1A型硬度计单位 mm mm (°) mm mm kg
检测项目压针杆直径dz 压针顶端平面直径d 压针锥顶角度α
技术要求 1.25±0.15 0.79±0.01 35±0.25 18±0.5 3±0.1
压足直径D 压足内孔直径d,
1o-1 0~2.50,=±0.02 F=550+75H^
施加到压足上的质量m
压针伸出量1
mm mN
施加到压针上的弹簧试验力F "H为A型硬度计的读数。
2 JB/T6148—2017
pd
OD
图2 :D型硬度计的压针和压足
表2 D型硬度计单位 mm mm (°) mm mm kg mm mN
检测项目压针杆直径d, 压针顶端球面半径r 压针锥顶角度α
技术要求 1.25±0.15 0.10±0.01 30±0.25 18±0.5 3±0.1
压足直径D 压足内孔直径d
施加到压足上的质量m
5t05 0~2.50,±0.02
压针伸出量1
施加到压针上的弹簧试验力F H,为D型硬度计的读数。
F=445H,
pd
图3AO型硬度计的压针和压足
表3 :AO型硬度计单位 mm mm?
检测项目压针顶端球面半径R
技术要求 2.5±0.02 ≥500
压足面积A JB/T6148—2017
表3AO型硬度计(续)
检测项目压足内孔直径d, 施加到压足上的质量m
单位 mm kg mm mN
技术要求 5.4±0.2 1+01
0~2.50,△=±0.02 F=550+75 HAo
压针伸出量1
施加到压针上的弹簧试验力F HAo为AO型硬度计的读数。
ed, pd2
D
图4AM型硬度计的压针和压足
表4AM型硬度计单位 mm mm (°) mm mm kg mm mN
检测项目压针杆直径d2 压针顶端球面半径压针锥顶角度α
技术要求 0.79±0.025 0.10±0.01 30±0.25 9±0.3 1.19±0.03 0.25*9.05
压足直径D 压足内孔直径d
施加到压足上的质量m
0~1.25,△/=±0.01 F=324+4.4HM
压针伸出量1
施加到压针上的弹簧试验力F HAM为AM型硬度计的读数。
表5硬度计压针伸出量
压针伸出量1mm
邵氏硬度值H
AM型 1.250 1.125
A型、D型、AO型
2.500 2.250
0 10
