F

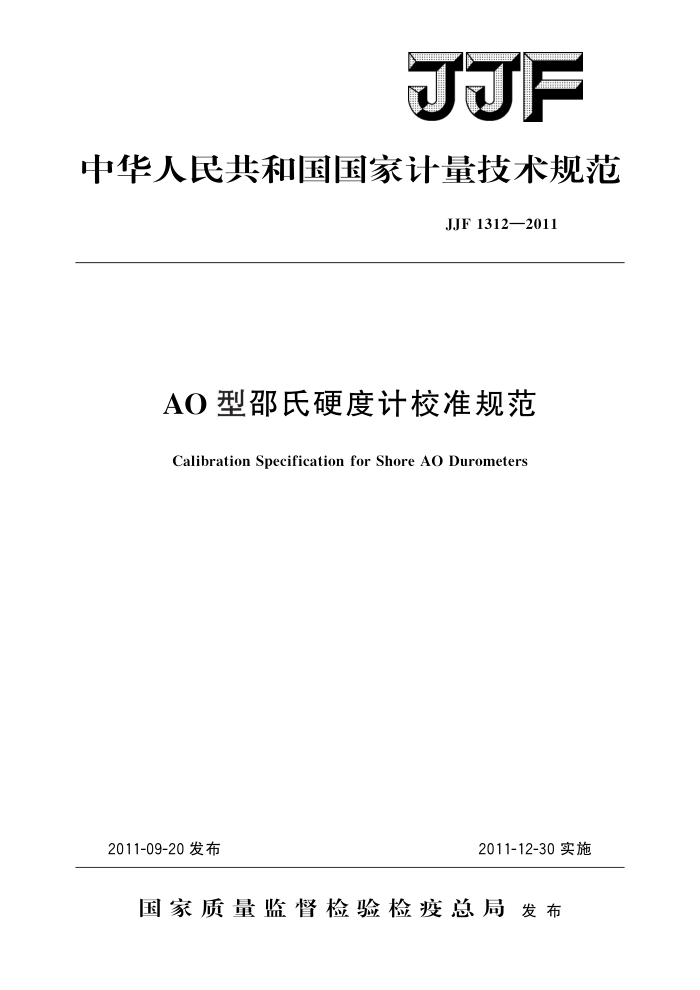

中华人民共和国国家计量技术规范
JJF1312—2011
AO型邵氏硬度计校准规范
Calibration Specification for Shore AO Durometers
2011-12-30实施
2011-09-20发布
国家质量监督检验检疫总局发布 JJF1312—2011
AO型部氏硬度计校准规范
JJF 1312—2011
Calibration Specification for
Shore AO Durometers
本规范经国家质量监督检验检疫总局于2011年9月20日批准，并自
2011年12月30日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：广东省计量科学研究院
昆山市创新科技检测仪器有限公司
参加起草单位：上海六菱仪器厂
本规范委托全国力值硬度计量技术委员会负责解释 JJF1312—2011
本规范主要起草人：
陈明华 （广东省计量科学研究院）陶泽成（昆山市创新科技检测仪器有限公司）
参加起草人：
何广霖 （广东省计量科学研究院）左维中（上海六菱仪器厂） JJF1312—2011
目 录
1 范围 2 引用文献… 3 概述· 4 计量特性·· 4. 1 外观· 4.2 指示装置.. 4.3 压针伸出长度· 4. 4 压针表面状况， 4. 5 压针球面 4.6 压针硬度.. 4.7 压足几何尺寸 4.8 试验力 5 校准条件 5.1环境条件 5. 2 校准设备： 6 校准项目和校准方法 6.1 外观和通用技术要求的检查： 6.2 压针伸出长度· 6.3 压针表面状况· 6. 4 压针球面， 6.5 压针硬度· 6.6 压足几何尺寸， 6.7 试验力…··
(1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (6) (7) (8)
.
校准结果的表达·： 8 复校时间间隔附录AAO型邵氏硬度计试验力偏差的测量结果不确定度分析附录BAO型邵氏硬度计校准记录附录CAO型邵氏硬度计校准证书内页格式
7 JJF1312—2011
AO型邵氏硬度计校准规范
1范围
本规范适用于AO型邵氏硬度计的校准。
2 引用文献
本规范引用下列文献： GB/T531.1一2008硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵
氏硬度计法（邵尔硬度）（ISO76191：2004，IDT）
GB/T4340.1一2009金属材料维氏硬度试验第1部分：试验方法（ISO65071： 2005,MOD)
ISO18898:2006Rubber—Calibration and verification of hardness testers ISO 21509:2006Plasticsand ebonite—Verification of Shore durometers 使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
AO型邵氏硬度计适用于低硬度的硫化橡胶和热塑性橡胶等材料的硬度测量。A型邵氏硬度计适合于中硬度测量，一般认为A型硬度计测量范围为（20～90）HA；当A 型硬度计测得值低于20HA时，应选用AO型硬度计进行测量；当A型硬度测得值高于90HA时，应选用D型硬度计测量。另AM型硬度计适合于薄和小样品的测量。
AO型邵氏硬度计主要由压针、压足、试验力施加机构、压针伸出长度测量机构、 指示装置等部分组成。
AO型邵氏硬度试验的基本原理是将规定形状和硬度的压针，在试验力作用下压人试样表面，当压足平面与试样表面紧密贴合时，测量压针相对压足平面的伸出长度。
AO型邵氏硬度在数值上按公式（1）进行计算：
1 0.025
H=100-
(1)
式中：H—硬度；
l一一压针伸出长度，mm。 试验力与AO型邵氏硬度在数值上应符合公式（2）关系：
(2)
F=550+75H
式中：FAO型邵氏硬度计试验力，mN；
4计量特性 4.1外观
硬度计上应有铭牌或标志，标明硬度计型号、编号、制造厂等。硬度计的外观表面
1 JJF1312—2011
以及压足平面不得有锈蚀、毛刺、剥落等缺陷。 4.2指示装置 4.2.1模拟式的硬度计其表蒙应透明、清洁；表盘刻线清晰、刻度宽度均匀：指针不得弯曲及和刻度盘、表蒙有任何接触。在全程范围内指针的移动不得有任何卡、滞或颤动等现象。 4.2.2数字式指示装置的显示应清晰完整、连续、稳定。 4.3压针伸出长度 4.3.1 压针的移动过程应灵活、平稳。 4.3.2 压针伸出长度和硬度计示值关系符合公式（1）要求。 4.3.3 压针伸出长度为最大时，硬度计示值为（0.0士0.5）HAO。 4.3.4 压针伸出长度为0mm时，硬度计示值为（100.0士0.5）HAO。 4.3.5 压针伸出长度为1.25mm时，硬度计示值为（50.0土1.0）HAO 4.3.6压针最大伸出长度应为（2.50士0.02）mm。 4.4压针表面状况
压针球体中心点应在压针轴线上，压针球体表面应光滑，不得有锈蚀和凹凸不平等
现象。 4.5压针球面
压针的几何形状如图1所示，压针球面半径为（2.50士0.02）mm。
单位：mm
$5.4±0.2
200092
R2.50±0.02
≥500 mm2
图1压针的几何形状
4.6压针硬度
压针应有足够的硬度，硬度计的压针垂直与平面玻璃相接触，在连续加压至硬度计的压足平面与平面玻璃紧密贴合后，压针不得产生明显的塑性形变。压针硬度不低于 500 HV 4.7压足几何尺寸
2 JJF1312—2011
穿入量块的孔内，用手加压至硬度计的压足平面与量块平面紧密贴合，这时硬度计的指示值应满足4.3.5要求。 6.2.5将标称值为2.48mm及2.52mm的专用量块放在平面玻璃上，手握硬度计，使硬度计的压针穿人量块的孔内，用手加压至硬度计的压足平面与量块平面紧密贴合，在用标称值为2.48mm量块时硬度计的零位示值应产生变化；在用标称值为2.52mm 量块时硬度计的零位示值应无任何变化。 6.3压针表面状况
将硬度计固定在工具显微镜专用测量工作台上，使压针处于水平位置，在两个互相垂直方向上观察压针，压针的表面状况应符合4.4要求。 6.4压针球面
压针球面直径的测量在投影仪上进行。在两个互相垂直方向上将压针球面投影放大
50倍，以同心圆标准板套线法进行检验。球面半径的轮廓应位于R124mm和R126mm 两条同心半圆的曲线之间，这时压针顶端球面半径视为符合4.5要求。
如采用其他放大倍数的按实际计算值确定两条同心半圆的曲线。
6.5压针硬度
压针硬度的测量在维氏硬度计上进行，其结果应符合4.6要求。 注：除特殊要求以外，一般不进行压针硬度测量。
6.6压足几何尺寸
压足的几何尺寸及内孔用游标卡尺或工具显微镜进行，其结果应符合4.7要求。 注：除特殊要求以外，一般不进行压足几何尺寸的测量。
6.7试验力
将硬度计固定在硬度试验支架或其他专用夹具上，在硬度计下放置测力仪器，硬度计的压针垂直向下且与加力轴心线一致。测力仪器上可放压垫，压垫上面稍成凹形与压针项端相适应，测力仪放上压垫后示值置零。
测量试验力前，应对硬度计及测力仪器进行预压，测量过程中，硬度计、压垫、测力仪器不得产生倾斜。
测量时缓慢地上升测力仪器或下降硬度计，使硬度计压针的试验力施加到测力仪器上，当硬度计指针指示在某点位置时读取测力仪器上的数值，该数值即为该测量点的试验力。试验力的测量应在硬度计示值（20～100）HAO使用范围内均匀分布地选取3～ 5点进行，每点测量3次，任意一次的测量结果符合4.8要求。
按公式（3）计算试验力偏差。
(3)
Af=f-f
式中：△f一试验力偏差，mN;
f一试验力测量值，mN； f。一试验力的标称值，mN。
对于其他试验力测量仪器，则按该测量仪器具体使用方法进行试验力测量。
7校准结果的表达
经校准的硬度计出具校准证书。
4
