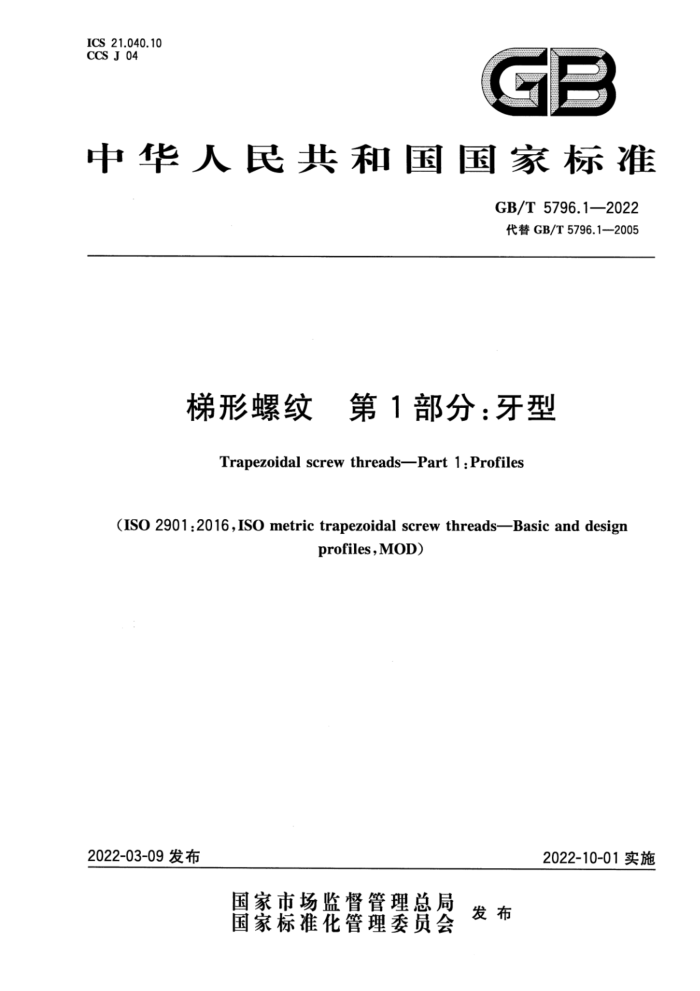

ICS 21.040.10 CCS J 04
gP
中华人民共和国国家标准
GB/T5796.1—2022 代替GB/T5796.1—2005
梯形螺纹 第1部分：牙型
TrapezoidalscrewthreadsPart1:Profiles
(ISO2901:2016,ISOmetrictrapezoidalscrewthreads-—Basicanddesign
profiles,MOD)
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 5796.1—2022
引 言
GB/T5796《梯形螺纹》由4个部分构成。
第1部分：牙型。它为第3部分、第4部分建立螺纹直径基本尺寸公式和确定螺纹公差带起始位置提供了技术基础。 第2部分：直径与螺距系列。它为第3部分、第4部分建立螺纹直径基本尺寸表和确定螺纹公差表提供了公称直径和螺距的规格依据。 第3部分：基本尺寸。它为确定螺纹直径极限尺寸提供了技术基础。 第4部分：公差。它为产品生产和检验提供了技术依据。
牙型、直径与螺距系列、基本尺寸和公差四部分构成《梯形螺纹》完整技术参数体系。将它们放在一个标准内可方便用户查找和使用。
= GB/T5796.1—2022
梯形螺纹 第1部分：牙型
1范围
本文件规定了梯形螺纹的基本牙型和设计牙型。 本文件主要适用于机械传动螺纹，也可能用于紧固螺纹。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14791 螺纹术语(GB/T14791—2013,ISO5408：2009，IDT)
3 术语和定义
GB/T14791界定的术语和定义适用于本文件。
4代号
下列代号适用于本文件。 D：基本牙型上的内螺纹大径（公称直径）； D：设计牙型上的内螺纹大径； d：外螺纹大径(公称直径)； D2：内螺纹中径； d2:外螺纹中径； D1：内螺纹小径； d1:基本牙型上的外螺纹小径； ds：设计牙型上的外螺纹小径； P螺距； H：原始三角形高度； H2：基本牙型牙高； H。：设计牙型上的螺纹接触高度； H。：设计牙型上的内螺纹牙高； hs：设计牙型上的外螺纹牙高； a。：设计牙型上的大径、小径间隙； W：基本牙型上的牙顶宽和牙底宽； R1：设计牙型上的外螺纹牙顶倒圆半径； R2：设计牙型上的内、外螺纹牙底倒圆半径。
1 GB/T5796.1—2022
5基本牙型
基本牙型见图1中的粗实线。内、外螺纹的基本牙型相同。 基本牙型尺寸应符合表1的规定。下面为基本牙型尺寸公式。
H=P/(2tan15)=1.866025404P
H2=0.5P
W=(H-H2)P/(2H)=0.366P
p
30°
15° P/2
-
Z/H
t 1
Z/H
2
标引序号说明：
螺纹轴线。
图1基本牙型
表1基本牙型尺寸
单位为毫米
螺距 P 1.5 2 3 4 5 6 7 8 9
H/2
H
H2
w
0.75 1 1.5 2 2.5 3 3.5 4 4.5
0.549 0.732 1.098 1.464 1.830 2.196 2.562 2.928 3.294
2.799 3.732 5.598 7.464 9.330 11.196 13.062 14.928 16.794
1.400 1.866 2.799 3.732 4.665 5.598 6.531 7.464 8.397
2 GB/T 5796.1—2022
表1 基本牙型尺寸（续）
单位为毫米
螺距 P 10 12 14 16 18 20 22 24 28 32 36 40 44
H 18.660 22.392 26.124 29.856 33.588 37,320 41.052 44,784 52.248 59.712 67.176 74.640 82.104
H/2 9.330 11.196 13.062 14.928 16.794 18.660 20.526 22.392 26.124 29.856 33.588 37.320 41.052
H2 5 6 7 8 9 10 11 12 14 16 18 20 22
w 3.660 4.392 5.124 5.856 6.588 7.320 8.052 8.784 10.248 11,712 13.176 14.640 16.104
6设计牙型
两个设计牙型见图2中的粗实线。内、外螺纹的设计牙型不同。极限偏差适用于设计牙型。 设计牙型尺寸应符合表2的规定。下面为设计牙型尺寸公式。
H。=H2=0.5P
h3=H,=H。+a。=0.5P+a
R1mx=0.5ae R2mx=ae
当采用滚压工艺加工时，可修改外螺纹牙底形状，以便在此牙底生成较大的圆弧。此时，外螺纹小径d，可减小0.15P。
当采用特殊制造方法而需要修改螺纹设计牙型时，该修改牙型应得到用户和制造双方的一致认可。
3 GB/T 5796.1—2022
标引序号说明：
一内螺纹；一外螺纹。
2
图2设计牙型
表2设计牙型尺寸
单位为毫米 R2 mx 0.15 0.25 0.25 0.25 0.25 0.5 0.5 0.5 0.5 0.5 0.5 1 1 1 1
螺距 P 1,5 2 3 4 5 6 7 8 9 10 12 14 16 18 20
H,=hs
R1 mx
o
0.15 0.25 0.25 0.25 0.25 0.5 0.5 0.5 0.5 0.5 0.5 1 1 1 1
0.9 1.25 1.75 2.25 2.75 3.5 4 4.5 5 5.5 6.5 8 9 10 11
0.075 0.125 0.125 0.125 0.125 0.25 0.25 0.25 0.25 0.25 0.25 0.5 0.5 0.5 0.5 GB/T 5796.1—2022
表2 设计牙型尺寸(续)
单位为毫米 R2 su 1 1 1 1 1 1 1
螺距 P 22 24 28 32 36 40 44
R1 ma 0.5 0.5 0.5 0.5 0.5 0.5 0.5
H,=hs 12 13 15 17 19 21 23
ae 1 1 1 1 1 1 1
5
