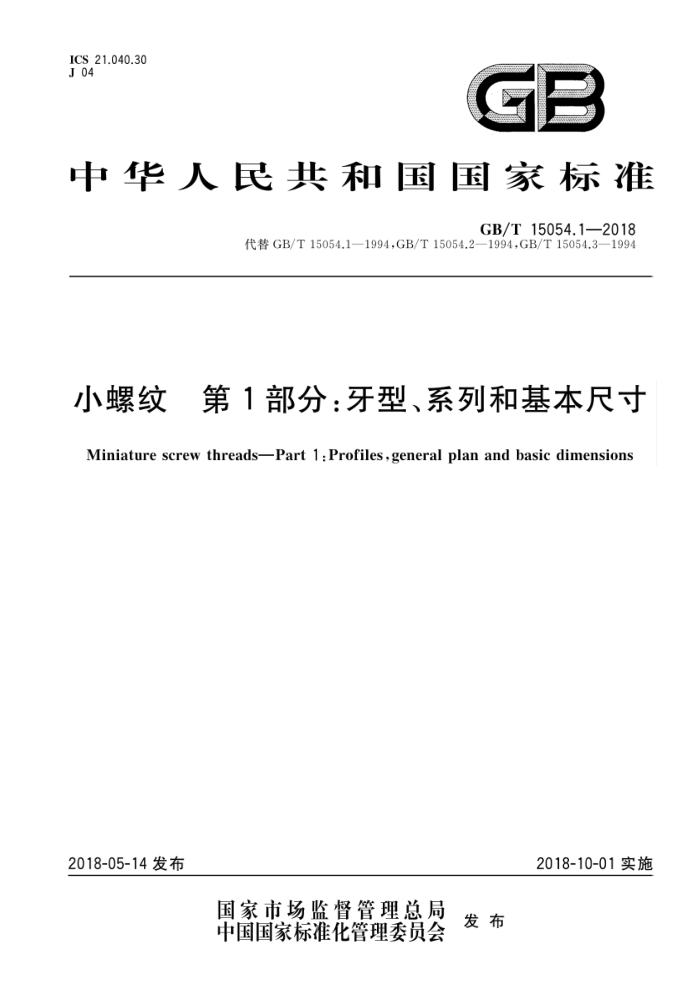

ICS 21.040.30 J 04
GP
中华人民共和国国家标准
GB/T15054.1—2018
代替GB/T15054.1—1994,GB/T15054.2—1994,GB/T15054.3—1994
小螺纹 第1部分：牙型、系列和基本尺寸 Miniature screw threadsPart 1:Profiles,general plan and basic dimensions
2018-10-01实施
2018-05-14发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T15054.1—2018
前言
GB/T15054《小螺纹》分为2个部分：
第1部分：牙型、系列和基本尺寸；第2部分：公差和极限尺寸。
本部分为GB/T15054的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T15054.1一1994《小螺纹牙型》、GB/T15054.2—1994《小螺纹 直径与螺距系
列》和GB/T15054.3一1994《小螺纹基本尺寸》。本部分与GB/T15054.1～15054.3一1994相比，主要技术变化如下：
删除外螺纹设计牙型牙底的圆弧半径Rx要求（见GB/T15054.1一1994的3.2和3.3）；将公称直径为1mm及其以上的小螺纹系列和基本尺寸移到附录内（见附录A，GB/T15054.2- 1994的第3章和GB/T15054.3一1994的第4章）；删除“螺纹代号”（见GB/T15054.2一1994的第4章）。
本部分由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。 本部分起草单位：浙江美克工具有限公司、中机生产力促进中心、嘉兴市蓝箭仪器校准有限公司。 本部分主要起草人：陈鹏宇、李晓滨、王蔚、王永爱本部分所代替标准的历次版本发布情况为：
GB/T192—1963; -GB/T193—1963; —GB/T194—1963; —GB/T15054.1—1994; —GB/T15054.2—1994; —GB/T15054.3—1994。
I GB/T15054.1—2018
小螺纹盒 第1部分：牙型、系列和基本尺寸
1范围
GB/T15054的本部分规定了小螺纹的牙型、直径与螺距系列和基本尺寸。 本部分适用于公称直径范围为0.3mm~1.4mm的一般用途小螺纹注：公称直径范围1mm～1.4mm的小螺纹(S)与普通螺纹(M)的牙型和公差不同。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T14791螺纹术语
3术语和定义
GB/T14791界定的术语和定义适用于本文件。
4代号
下列代号适用于本文件。 D
内螺纹基本大径（公称直径）内螺纹基本中径内螺纹基本小径外螺纹基本大径（公称直径）外螺纹基本中径外螺纹基本小径（在基本牙型上) 外螺纹牙底小径（在设计牙型上）螺距原始三角形高度牙高（在基本牙型上）（牙侧接触高度）外螺纹牙高（在设计牙型上）小径间隙（在设计牙型上）
D2 D1 d d2 di d3 P H H1 hs ac
5 5基本牙型
基本牙型应符合图1的规定。图中粗实线为基本牙型。 基本牙型尺寸见表1。
1 GB/T15054.1—2018
HSZT
0.125P
*0
HSZ"0
BO
30
0. 5P
0.321P
螺纹轴线
螺纹轴线。
图1基本牙型
6 设计牙型
设计牙型应符合图2的规定。图中粗实线为设计牙型。 设计牙型尺寸见表1。
0.5F
-
说明：
内螺纹；外螺纹。
2
图2设计牙型
2 GB/T 15054.1—2018
表 1 牙型尺寸 H1
单位为毫米 ae 0.08P 0.006 0.007 0.008 0.010 0.012 0.014 0.016 0.018 0.020 0.024
螺距 P 0.08 0.09 0.1 0.125 0.15 0.175 0.2 0.225 0.25 0.3
H 0.866025P 0.069 282 0.077 942 0.086 603 0.108 253 0.129 904 0.151 554 0.173 205 0.194 856 0.216506 0.259 808
h3 0.56P 0.044 800 0.050400 0.056000 0.070000 0.084000 0.098000 0.112 000 0.126000 0.140000 0.168000
0.375H 0.324 760P 0.025 981 0.029 228 0.032 476 0.040 595 0.048 714 0.056 833 0.064 952 0.073 071 0.081190 0.097 428
0.48P 0.038 400 0.043 200 0.048 000 0.060000 0.072000 0.084 000 0.096000 0.108000 0.120000 0.144 000
7 直径与螺距系列
直径与螺距系列应符合表2的规定。 优先选用第一系列直径。
表 2 直径与螺距系列和基本尺寸
单位为毫米
小径
公称直径D、d
螺距 P 0.08 0.09 0.1 0.1 0.125 0.125 0.15 0.175 0.2 0.225
中径 D2vd2 0.248 0.292 0.335 0.385 0.419 0.469 0.503 0.586 0.670 0.754
第2系列
第1系列 0.3
外螺纹d3 0.210 0.249 0.288 0.338 0.360 0.410 0.432 0.504 0.576 0.648
内螺纹D1 0.223 0.264 0.304 0.354 0.380 0.430 0.456 0.532 0.608 0.684
0.35
0.4
0.45
0.5
0.55
0.6
0.7
0.8
0.9
公称直径1mm~1.4mm螺纹的直径与螺距系列和基本尺寸见附录A。
a
基本尺寸
8
各直径的所处位置见图2。其基本尺寸应符合表2的规定。
3 GB/T15054.1—2018
中径和小径基本尺寸的计算公式为：
D2=d2=d-0.64952P
..·..·...··..·..·.·.(.
Di =d-0.96P ds=d-1.12P
......(2)
.··..·..·..··..·.·3
注：在牙底圆弧半径近似等于0.2P条件下建立了外螺纹牙底小径(d3)公式。
4 GB/T15054.1—2018
附录 A （规范性附录）
公称直径范围为1mm~1.4mm的小螺纹
A.1直径与螺距系列
直径与螺距系列应符合表A.1的规定，
表A.1 直径与螺距系列和基本尺寸
单位为毫米
公称直径D、d
小 径
螺距 P 0.25 0.25 0.25 0.3
中径 D2vd2? 0.838 0.938 1.038 1.205
第1系列
第2系列
内螺纹D1 0.760 0.860 0.960 1.112
外螺纹d3 0.720 0.820 0.920 1.064
1
1.1
1.2
1.4
A.2 基本尺寸
基本尺寸应符合表A.1的规定。
