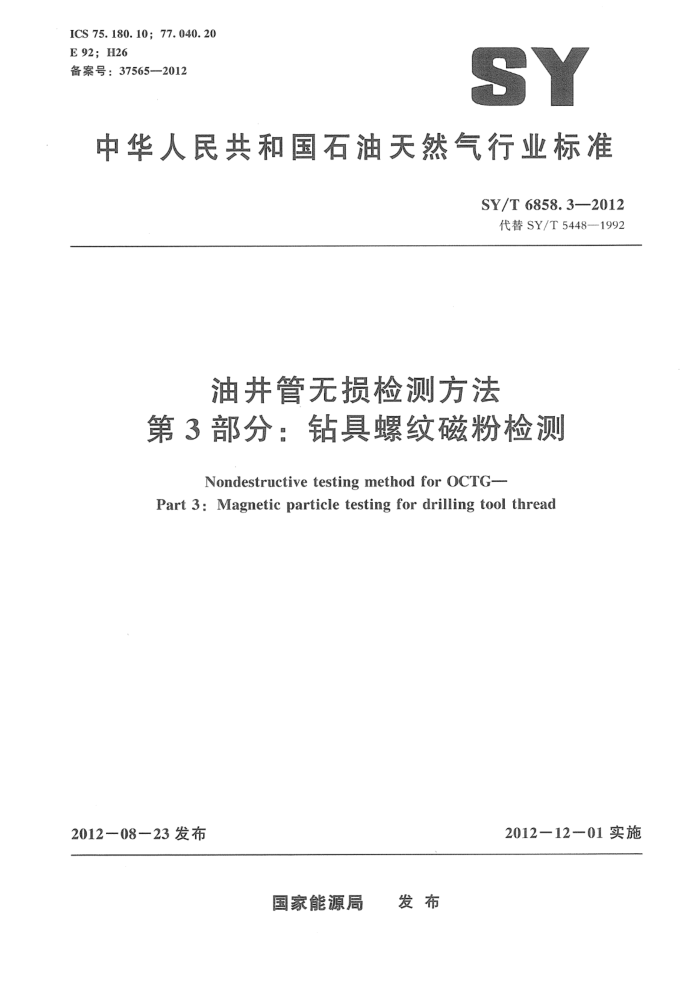

中华人民共和国石油天然气行业标准
SY/T 6858.32012
代替SY/T5448-1992
油井管无损检测方法
第3部分：钻具螺纹磁粉检测
Nondestructive testing method for OCTG-
Part 3 : Magnetic particle testing for drilling tool thread
2012-12-01实施
2012-08-23发布
国家能源局 发布 SY/T 6858.3-2012
目 次
前言范围 2规范性引用文件 3检测人员
1
3.1人员资质 3.2经验 4被检工件 4.1 清理范围 4.2 清理要求 5标准试片 5.1标准试片要求 5.2 使用方法 6磁粉及磁悬液 6.1磁粉 6.2荧光磁悬液 6.3 非荧光磁悬液 6.4 运动黏度
........
....:
-:
........ - : -
检测方法 7.1磁化方法 7. 2 剩磁法 7. 3 连续法 7. 4 磁悬液喷酒 7. 5 磁痕观察 7.6 磁痕记录验收检测报告参考文献
8
U
J SY/T6858.3--2012
前 言
SY/T6858《油井管无损检测方法》分为以下部分：
第1部分：套铣管螺纹漏磁探伤；第2部分：钻杆加厚过渡带漏磁探伤：第3部分：钻具螺纹磁粉检测；第4部分：钻杆焊缝超声波检测：一第5部分：超声测厚；
本部分为SY/T6858的第3部分。 本部分按照GB/T1.1--2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则
起草。
本部分代替SY/T5448--1992《油井管无损检测方法4 钻具螺纹磁粉探伤》，与SY/T5448 1992相比，除编辑性修改外，主要技术变化如下：
修改了检测过程中对磁悬液的基本要求；修改了磁化方法；修改了被检工件表面清理要求：修改了剩磁法过程中的重复通电次数以及场强仪测量线圈中心磁场强度范围；修改了连续法场强仪测量线圈中心磁场强度范围；修改了磁悬液喷洒后停止磁化的次数及时间；修改了磁痕观察过程中观察环境白光照度和非荧光磁粉使用过程中被检区照度；增加了磁化电流的计算式。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由石油管材专业标准化技术委员会归口。 本部分起草单位：中国石油集团石油管工程技术研究院。 本部分主要起草人：巨西民、姚欢、蒋承君。 本标准代替了SY/T5448-1992。
II SY/T6858.3--2012
油井管无损检测方法
第3部分：钻具螺纹磁粉检测
1范围
SY/T6858的本部分规定了钻具螺纹磁粉检测磁化方法、磁场强度、磁悬液配制、检测方法、 磁痕评判、检测报告的内容及检测人员的一般要求。
本部分适用于油气井钻井用铁磁性钻具螺纹部位表面或近表面缺陷的磁粉检测。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445无损检测人员资格鉴定与认证（GB/T9445-2008.ISO9712：2005IDT）
3检测人员
3.1人员资质
检测人员的矫正视力应不低于5.0（小数记录值为1.0）。检测人员不得有色盲、色弱等。 从事钻具螺纹磁粉检测人员，应取得行业资格鉴定委员会颁发的磁粉检测等级资格证书。检测人
员其他条件应满足GB/T9445的要求。
取得各技术等级的检测人员只能从事与该等级相应的检测工作，并承担相应的责任。 3.2经验
检测人员应具有一定的钻具结构、并下受力情况及钻具使用的一般常识。
4被检工件
4.1 清理范围
应清理需要检测的钻具螺纹部位。
4.2清理要求
当受检表面有异物影响显示时，应进行消除处理，如油脂、铁锈、氧化皮、钻井液、非导电涂层等要消除干净。
5标准试片
5.1标准试片要求
磁粉检测标准试片用工业纯铁制成，在试片的一面加工一道圆形沟槽。按沟槽的尺寸不同加工成
1 SY/T 6858.3--2012
检测方法
7
7.1 磁化方法
采用交流线圈纵向法，不排除其他磁化方法。 7.2剩磁法 7.2.14 钻具螺纹剩余磁感应强度应大于或等于0.8T（特斯拉），矫顽力必须大于或等于800A/m，才能采用剩磁法检测。 7.2.2磁化时磁化线圈应与钻具螺纹同心，且使钻具螺纹端面伸出线圈20mm，每次通电时间为 0.5s～1s：重复通电2次～3次后停止磁化 7.2.3磁化规范：采用剩磁法用毫特斯拉计测量线圈中心磁场强度应不小于2.4×10*A/m。 7.3连续法 7.3.13 若钻具螺纹材料剩余磁感应强度不满足7.2.1的规定，应采用连续法检测。 7.3.2磁化线圈与钻具螺纹的相互位置同7.2.2。 7.3.3用毫特斯拉计测量线圈中心磁场强度大于或等于0.8×104A/m，或按7.3.4执行。 7.3.4 线圈中的磁化电流按下式计算：
a) 当工件偏心放置时，线圈的安匝数为：
IN = 45000
(1)
L/D
b) 当工件置线圈中心时，线圈的安匝数为：
1690R 6L/D-5
INE
(2)
c）高充填因数线圈的磁化规范：
35000 L/D 2
INE
(3)
d) 中充填因数线圈的磁化规范：
10-Y(IN): Y-2
IN- IN.
(4)
8.
D- D.
D. D.
公式（1）、公式（2）为低充填因数线圈，即线圈横截面积与被检工件横截面积之比大于或等于 10时的规范计算式。
公式（3）为高充填因数线圈，即线圈横截面积与被检工件横截面积之比小于或等于2时的规范计算式。
公式（4）为中充填因数线圈，即线圈横截面积与被检工件横截面积之比大于2且小于10时的规范计算式。
公式（1）～公式（4）中： I—磁化电流，单位为安培（A） L一一被检管子的长度，单位为毫米（mm）； D.- 被检管子外直径，单位为毫米（mm）；
3 SY/T 6858.3-2012
参 考文献
［1GB/T12604.5 无损检测术语 磁粉检测
.
