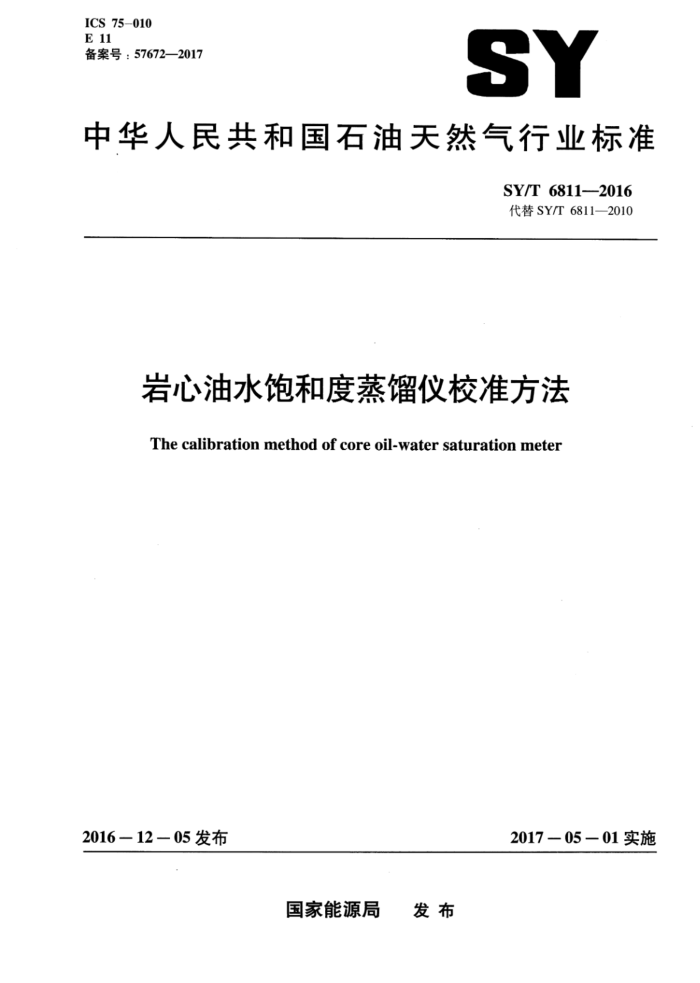

ICS 75-010 E 11 备案号：57672—2017
SY
中华人民共和国石油天然气行业标准
SY/T 68112016 代替SY/T6811—2010
岩心油水饱和度蒸馏仪校准方法 The calibration method of core oil-water saturation meter
201612一05发布
2017-05-01实施
国家能源局 发布 SY/T 6811—2016
目 次
前言·
I
范围 2 规范性引用文件 3 概述
1
技术要求校准条件
4
5
6 校准项目和校准方法
校准结果处理 8复校时间间隔附录A（资料性附录） 纯水密度表附录B（资料性附录） 岩心油水饱和度蒸馏仪校准原始记录表格式附录C（资料性附录） 校准证书和校准结果通知书内页格式
7 SY/T 6811—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6811—2010《岩心油水饱和度蒸馏仪校准方法》，与SY/T6811—2010相比，除编辑性修改外，主要技术变化如下：
删除了原标准中5.1.2，5.2.5，5.2.6，5.2.7的内容； -增加了6.1校准项目；一删除了原标准中6.2外观检查内容；删除了原标准中6.3.1注水渗漏实验1条；删除了原标准中6.5密封性内容。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。 本标准起草单位：中国石油天然气股份公司大庆油田有限责任公司勘探开发研究院、中国海洋能
源发展股份有限公司工程技术分公司、中国石油青海油田勘探开发研究院。
本标准主要起草人：刘玉、张作祥、谭志伟、马立涛、士宾、张珂、高岩峰。
II SY/T 6811—2016
岩心油水饱和度蒸馏仪校准方法
1范围
本标准规定了岩心油水饱和度蒸馏仪（以下简称蒸馏仪）的技术要求、校准条件、校准项目和校准方法、校准结果处理及复校时间间隔。
本标准适用于岩心油水饱和度蒸馏仪的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T66822008分析实验室用水规格和试验方法。
3概述
蒸馏仪根据液体分馏理论，将岩心放人蒸馏仪中，利用沸点高于水、密度小于水而又不溶于水的有机溶剂蒸馏测定出岩心中的水分，再用孔隙度、密度等参数即可计算出该块岩心的含油、含水饱和度。
4技术要求 4.1外观
蒸馏仪内外表面应光洁透明，不应有影响示值读数及使用强度的缺陷，包括密集的气线、气泡、 擦伤和明显的直棱线等。 4.2分度线 4.2.1 分度线和量的数值应清晰、完整、耐用；量的数值刻在主分度线的右上方，数值自下而上递增。 4.2.2分度线应平直、分格均匀，与器轴相垂直；相邻两分度线的中心距离应大于1mm。 4.2.3分度线的长度：
短线长度为圆周长的10%～20%，中线长度不短于短线的1.5倍；一长线长度不短于短线的2倍。
4.3技术指标
蒸馏仪技术指标应符合表1的要求。 SY/T 6811—2016
表1蒸馏仪技术指标分度值
分度线宽度
容量允差 mL ± 0.01 ± 0.03 ± 0.03 ± 0.05 ± 0.13 ± 0.25 ± 0.25 ±0.5
蒸馏仪规格
mL
mL 0.02 0.05 0.05 0.1 0.25 0.5 0.5 1
mm
≤ 0.2
5
≤0.2
10
≤0.3
30
≤0.4
100
5校准条件 5.1环境条件 5.1.1 采用衡量法进行容量校准的环境温度为20℃土2℃；滴定法进行容量校准的环境温度为 20℃±5℃。 5.1.2校准室相对湿度小于70%。 5.1.3蒸馏仪密封性检测问应配有通风橱柜。 5.2校准设备 5.2.1电子天平：感量为0.001g，量程为0g～400g。 5.2.2分度吸量管：A级，分度值为0.01mL，标称容量为0.2mL。 5.2.3 分度吸量管：A级，分度值为0.01mL：标称容量为1mL。 5.2.4 分度吸量管：A级，分度值为0.01mL；标称容量为2mL。 5.2.5 酸式滴定管：A级，分度值为0.1mL；标称容量为25mL。 5.2.6 酸式滴定管：A级，分度值为0.1mL：标称容量为50mL。 5.2.7 温度计：分度值为0.2℃量程为0℃～50℃。 5.3 校准介质 5.3.1 三级水，应符合GB/T6682—2008的要求。 5.3.2 甲苯：分析纯。
6 校准项目和校准方法 6.1校准项目
校准项目分为外观、分度线、校准点之间容量绝对允差。
2 SY/T 6811-2016
6.2 校准方法 6.2.1外观 6.2.1.1 目测检查蒸馏仪外观，应符合4.1的要求。 6.2.1.2用放大镜检查刻度线，应符合4.2的要求。 6.2.2容量绝对允差
容量绝对允差的校准应根据量程范围选择确定相应的校准方法，具体校准方法的确定见表2。
表2容量允差校准方法分类分度值
量程范围 mL ≤ 2.00 > 2.00 ~ 10.0
校准方法衡量法容量比较法容量比较法
主要校准设备
mL 0.02
电子天平分度吸量管滴定管
0.05 ~ 0.5
> 10.0
1
6.2.2.1 衡量法 6.2.2.1.1洗净干燥的水分捕集器在校准前1h放人校准室。 6.2.2.1.2 调定电子天平零点，将被校水分捕集器放在天平上并再次调零。 6.2.2.1.3 按表3的规定选取校准点。
表3不同量程蒸馏仪校准点容量选取
满量程容量
校准点容量
mL 5 10 30 100
mL
0.20,0.40,0.80,1.20,2.00.3.00,4.00,5.00 0.50,1.00,2.00，3.00,4.00,5.00，8.00,10.0 2.50,5.00,7.50，10.0,15.0,20.0，25.0,30.0 5.0010.0.20.0.30.040.0.60.0.80.0100
6.2.2.1.4用分度吸量管吸取至校准点容量的纯水滴入水分捕集器内，称得质量值m。 6.2.2.1.5水分捕集器弯液面稳定后读取容量示值V，视线应与弯液面最低点水平。 6.2.2.1.6 观察并记录校准室温度，然后根据附录B查出该温度下水的密度值。 6.2.2.1.7 按公式（1）计算滴入水分捕集器内水的标准体积。
V"=m/pw
(1)
式中： V"——滴入水分捕集器内水的标准体积，单位为毫升（mL）；
称得纯水质量值，单位为克（g）； Pw -校准温度下纯水的密度值，单位为克每立方厘米（g/cm3）。
m-
6.2.2.1.8按公式（2）计算容量误差，其结果应符合表1的规定。
3 SY/T6811—2016
4=V-Vi
(2)
式中： 4 容量绝对误差，单位为毫升（mL）； V一水分捕集器的容量示值，单位为毫升（mL）。
6.2.2.2容量比较法 6.2.2.2.1将被校水分捕集器垂直固定在检定架上。 6.2.2.2.2按表3的规定选取校准点。 6.2.2.2.3J 用分度吸量管吸取校准点容量的纯水滴人水分捕集器内，读取容量示值V。 6.2.2.2.4用滴定管向水分捕集器内缓慢滴纯水至校准点的分度线，当弯液面的最低点与分度线上边缘的水平面相切时，由两人读数，视线应与分度线在同一水平面上。 6.2.2.2.5按公式（3）计算容量误差，其结果应符合表1的规定。
4=V-V
(3)
式中： V" 用分度吸量管或滴定管滴人的标准值，单位为毫升（mL）。
7校准结果处理
按本标准校准的蒸馏仪（校准原始记录格式参见附录B），符合的发给校准合格证书；不合格的，发给校准结果通知书，并指明不合格项目（校准证书和校准结果通知书内页格式参见附录C）。
8复校时间间隔
建议蒸馏仪容量允差复校时间间隔不超过3年。
- SY/T 6811—2016
附录A （资料性附录）纯水密度表
纯水密度表见表A.1。
表A.1 纯水密度表
温度，℃
密度，g/cm3 0.999699 0.999604 0.999496 0.999376 0.999243 0.999098 0.998941 0.998772 0.998593 0.998402 0.998201
温度，“ C 21 22 23 24 25 26 27 28 29 30
密度，g/cm 0.997989 0.997767 0.997535 0.997293 0.997041 0.996780 0.996510 0.996230 0.995941 0.995644
10 11 12 13 14 15 16 17 18 19 20
5
