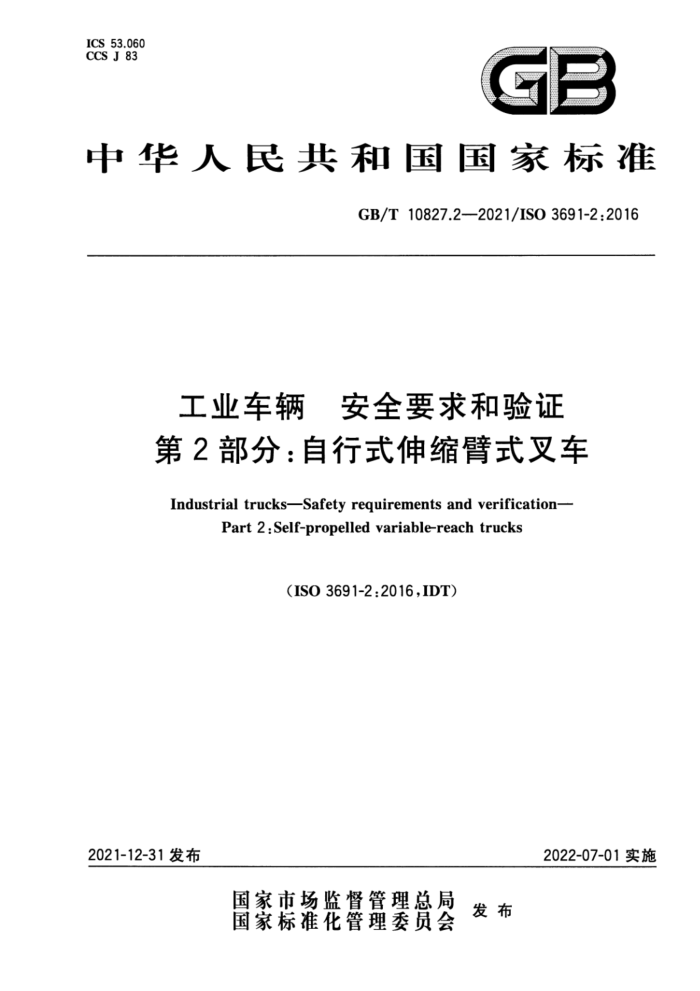

ICS 53.060 CCS J 83
GP
中华人民共和国国家标准
GB/T10827.22021/ISO3691-2:2016
工业车辆 安全要求和验证第2部分：自行式伸缩臂式叉车
Industrial trucksSafety requirements and verification-
Part 2:Self-propelled variable-reach trucks
（ISO3691-2:2016,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T10827.2—2021/ISO3691-2:2016
目 次
前言引言
川
IV
范围规范性引用文件
-
2
3术语和定义
安全要求和/或保护措施·
4
F
5安全要求和/或保护措施的验证 6使用信息· 附录A（资料性） 车辆的额定起重量.·· 附录B（资料性） 重大危险列表参考文献
21 22 29 32 36
I GB/T10827.2—2021/IS03691-2:2016
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T10827《工业车辆 安全要求和验证》的第2部分。GB/T10827已经发布了以下部分：
一第1部分：自行式工业车辆（除无人驾驶车辆、伸缩臂式叉车和载运车）；一第2部分：自行式伸缩臂式叉车；
第5部分：步行式车辆。 本文件等同采用ISO3691-2：2016《工业车辆安全要求和验证第2部分：自行式伸缩臂式叉
车》。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国工业车辆标准化技术委员会（SAC/TC332)归口。 本文件起草单位：诺力智能装备股份有限公司、北京起重运输机械设计研究院有限公司、浙江省特
种设备科学研究院、安徽合力股份有限公司、杭叉集团股份有限公司、龙工（上海）叉车有限公司、山河智能装备股份有限公司、国家场（厂）内机动车辆质量监督检验中心。
本文件主要起草人：罗家福、周晓静、虞雪芬、王丹、王英、方晓晖、赵春晖、刘开登、刘利明、倪栋。
Ⅱ GB/T10827.2—2021/ISO3691-2:2016
引言
本文件“范围”中明确了所涉及的机械及其可能导致的危险、危险状态或危险事件。 GB/T10827《工业车辆安全要求和验证》包含了如ISO5053-1所定义的工业车辆的安全要求和
验证，拟由八个部分构成：
第1部分：自行式工业车辆（除无人驾驶车辆、伸缩臂式叉车和载运车）；第2部分：自行式伸缩臂式叉车；
第3部分：对带有起升操作台的车辆和专门设计为带起升载荷运行的车辆的附加要求；
第4部分：无人驾驶工业车辆及其系统；第5部分：步行式车辆；
第6部分：货物及人员载运车；第7部分：欧共体国家的区域要求；
-
第8部分：非欧共体国家的区域要求，
-
产品需设计成当其在制造商可预见的条件下使用时，能满足其用途或功能，并且能够在调整和维修时不会给人员带来风险。
为了合理地设计产品并使之满足所有特定的安全要求，制造商需确认与其产品相关的危险并进行
风险评估。随后制造商需在其产品设计和制造中考虑该评估，
进行风险评估的目的是为了消除机械在其可预见的寿命周期内发生事故的风险，其中包括由于可
预见的异常状态引发事故风险的安装和拆卸阶段，
制造商需按如下原则和顺序选择最合适的方法：
通过设计尽可能消除或降低风险（机械的本质安全设计和制造）；
a)
b) 对通过设计不能消除的风险采取必要的保护措施； c) 告知用户所采取保护措施的缺陷； d)i 说明是否需要专门的培训； e）规定需要提供的个人防护设备； f）通过适当的用户文件提供正确的操作说明。 工业车辆需设计成能防止任何可预见的可能诱发风险的误用。此外，对于根据经验可知的不应有
的机械使用方法，需在说明书中提醒用户注意。
本文件不再重复说明用来制造工业车辆的所有工艺和材质的技术要求，具体见GB/T15706。
IV GB/T10827.2—2021/ISO3691-2:2016
工业车辆 商安全要求和验证第2部分：自行式伸缩臂式叉车
1范围
本文件规定了如ISO5053-1所定义的自行式工业伸缩臂式叉车和伸缩臂式集装箱搬运车/正面吊（以下简称“车辆”)的安全要求及其验证方法。此类车辆在正常工业用途时通常配有货叉或整体式载荷搬运装置（如集装箱吊具等）。
本文件不适用于：
越野型伸缩臂式叉车；越野型伸缩臂式集装箱搬运车；
一一设计主要用于土方作业的机械（如装载机和推土机），即使它们的铲斗和推土板换成了货叉；
载荷能沿各个方向自由摆动的机械。 本文件中，货叉和整体式属具被看作是车辆的一部分，而安装在承载装置或货叉上的可拆卸式属具
则不是。但本文件也给出了这些属具的要求。
本文件涉及了除下列情形外，有关机械在制造商预期用途下使用和可预见条件下误用的，如附录B 所列的所有重大危险、危险状态或危险事件。
本文件不包括下列情况可能发生的危险：
在制造过程中；一在公路上使用时； —在潜在爆炸性环境中操作时； —起升人员时。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T8420一2011土方机械司机的身材尺寸与司机的最小活动空间（ISO3411：2007，IDT） GB/T15706--2012机械安全设计通则风险评估与风险减小(ISO12100：2010，IDT） ISO2328叉车挂钩型货叉和货叉架安装尺寸（Fork-lifttrucks一Hook-ontypeforkarms
and forkarm carriages—Mounting dimensions)
注：GB/T5184—2016叉车挂钩型货叉和货叉架安装尺寸（ISO2328：2011，IDT) ISO2330叉车货叉技术要求和试验方法（Fork-lifttrucks—Forkarms—Technicalcharac-
teristics and testing)
注：GB/T5182-2008叉车货叉技术要求和试验方法（ISO23302002,IDT) ISO2867土方机械通道装置（Earth-movingmachineryAccesssystems) 注：GB/T17300—2017土方机械通道装置(ISO28672011,IDT) ISO3287机动工业车辆驾驶员控制装置及其他显示装置用符号（Poweredindustrialtrucks-
Symbols for operator controls and other displays)
1 GB/T10827.2—2021/ISO3691-2:2016
注：GB/T7593—2008机动工业车辆驾驶员控制装置及其他显示装置用符号(ISO3287：1999，IDT) ISO3795农林用道路车辆、拖拉机和机械内部材料燃烧性能的测定（Roadvehicles，and
tractors and machinery for agriculture and forestryDetermination of burning behaviour of interior materials)
注：GB/T20953—2007农林拖拉机和机械驾驶室内饰材料燃烧特性的测定（ISO3795：1989，MOD） ISO4413液压传动系统及其元件的通用规则和安全要求（Hydraulicfluidpower一General
rules and safety requirements for systems and their components)
注：GB/T3766—2015液压传动系统及其元件的通用规则和安全要求（ISO4413:2010，MOD) ISO5053-1工业车辆术语和分类第1部分：工业车辆类型（Industrialtrucks一Terminolog)
and classification--Part l: Types of industrial trucks)
注：GB/T6104.1—2018工业车辆术语和分类第1部分：工业车辆类型（ISO5053-1：2015，IDT) ISO5353土方机械、农林用拖拉机和机械司机座椅标定点（Earth-movingmachinery，and
tractors and machinery for agriculture and forestrySeat index point)
注：GB/T8591—2000土方机械司机座椅标定点（eqvISO5353：1995） ISO6055：2004工业车辆护顶架技术要求和试验方法（Industrialtrucks—Overheadguards-
Specification and testing)
注：GB/T5143—2008工业车辆护顶架技术要求和试验方法（ISO6055：2004，IDT) ISO6292机动工业车辆制动器性能和零件强度（Poweredindustrialtrucksandtractors
Brakeperformanceand component strength)
注：GB/T18849—2011机动工业车辆制动器性能和零件强度（ISO6292；2008，IDT） ISO70oo设备用图形符号注册符号（Graphicalsymbolsforuseonequipment—Registered
symbols)
ISO10263-2土方机械司机室环境第2部分：空气滤清器的试验方法（Earth-movingmachin eryOperator enclosure environmentPart 2:Air filter element testmethod)
注：GB/T19933.2—2014土方机械司机室环境第2部分：空气滤清器试验方法（ISO10263-2：2009，IDT) ISO10263-3土方机械司机室环境第3部分：增压试验方法（Earth-movingmachinery一Op
erator enclosure environment—Part3:Pressurization testmethod)
注：GB/T19933.3—2014土方机械司机室环境第3部分：增压试验方法（ISO10263-3：2009，IDT) ISO10263-4土方机械司机室环境第4部分：加热、通风和空气调节（HVAC)试验方法及性
能[Earth-moving machineryOperator enclosure environment-Part 4: Heating, ventilating and air conditioning(HVAC)testmethod and performance)
注：GB/T19933.4一2014土方机械司机室环境第4部分：采暖、换气和空调（HVAC)的试验方法和性能
(ISO10263-4:2009,IDT) ISO13284叉车货叉叉套和伸缩式货叉技术性能和强度要求（Fork-lifttrucks一-Fork-arm
extensions and telescopic fork arms--Technical characteristics and strength requirements)
注：GB/T22417—2008叉车货叉叉套和伸缩式货叉技术性能和强度要求（ISO13284：2003，IDT） ISO13564-1机动工业车辆验证视野的试验方法第1部分：起重量不大于10t的坐驾式、站驾
式车辆和伸缩臂式叉车（Poweredindustrialtrucks—Testmethodsforverificationof visibility—Part1： Sit-on and stand-on operator trucks and variable-reach trucks up to and including 1o t capacity)
注：GB/T32272.1-2015机动工业车辆验证视野的试验方法第1部分：起重量不大于10t的坐驾式、站驾
式车辆和伸缩臂式叉车（ISO13564-1:2012,IDT) ISO15870机动工业车辆安全标志和危险图示通则（Poweredindustrialtrucks一Safety
signs and hazard pictorials—General principles)
2 GB/T10827.2—2021/ISO3691-2:2016
注：GB/T26560—2011机动工业车辆安全标志和危险图示通则（ISO15870：2000，IDT) ISO15871工业车辆集装箱吊具和抓臂操作用指示灯技术要求（Industrialtrucks一Specifica
tions for indicator lights for container handling and grappler arm operations)
注：GB/T22419—2008工业车辆集装箱吊具和抓臂操作用指示灯技术要求（ISO15871：2000，IDT） ISO20898工业车辆电气要求（Industrialtrucks—Electricalrequirements）注：GB/T27544—2011工业车辆电气要求（ISO20898：2008，IDT) ISO21281自行式坐驾工业车辆踏板的结构与布置踏板的结构与布置原则（Constructionand
layout of pedals of self-propelled sit-down rider-controlled industrial trucksRules for the construction and layout of pedals)
注：GB/T26562一2011自行式坐驾工业车辆踏板的结构与布置踏板的结构与布置原则（ISO21281：2005，
IDT) ISO22915-1工业车辆稳定性验证第1部分：总则（Industrialtrucks—Verificationofstabili
ty—Part 1: General)
注：GB/T26949.1-2020工业车辆稳定性验证第1部分：总则（ISO22915-1：2016，IDT) ISO22915-10工业车辆稳定性验证第10部分：在由动力装置侧移载荷条件下堆垛作业的附
加稳定性试验（IndustrialtrucksVerificationof stability—Part10：Additionalstabilitytestfor trucks operating in the special condition of stacking with load laterally displaced by powered devices)
注：GB/T26949.10一2011工业车辆稳定性验证第10部分：在由动力装置侧移载荷条件下堆垛作业的附加
稳定性试验（ISO22915-10：2008，IDT) ISO22915-11工业车辆稳定性验证第11部分：伸缩臂式叉车（Industrialtrucks
Verification of stability—Part 1l:Industrial variable-reach trucks)
注：GB/T26949.11-2016工业车辆稳定性验证第11部分：伸缩臂式叉车(ISO22915-11:2011，IDT) ISO22915-12工业车辆稳定性验证第12部分：搬运6m及其以上长度货运集装箱的伸缩臂
叉车[Industrial trucks—Verification of stability—Part12：Industrial variable-reach trucks handling freight containers of 6 m (20 ft) length and longer]
注：GB/T26949.12一XXXX工业车辆稳定性验证第12部分：搬运6m及其以上长度货运集装箱的伸缩臂
式叉车(ISO22915-12;2015,IDT) ISO22915-20工业车辆稳定性验证第20部分：在载荷偏置条件下作业的附加稳定性试验
(Industrial trucks---Verification of stability—Part 20: Additional stability test for trucks operating in the special condition of offset load, offset by utilization)
注：GB/T26949.20一2016工业车辆稳定性验证第20部分：在载荷偏置条件下作业的附加稳定性试验
(ISO 22915-20:2008,IDT) ISO24135-1工业车辆驾驶员约束系统技术要求及试验方法第1部分：腰部安全带
(Industrial trucks-Specifications and test methods for operator restraint systemsPart l:Lap-type seat belts)
注：GB/T26948.1一2011工业车辆驾驶员约束系统技术要求及试验方法第1部分：腰部安全带（ISO24135
1:2006,IDT)
3术语和定义
ISO5053-1和GB/T15706界定的以及下列术语和定义适用于本文件。
3
