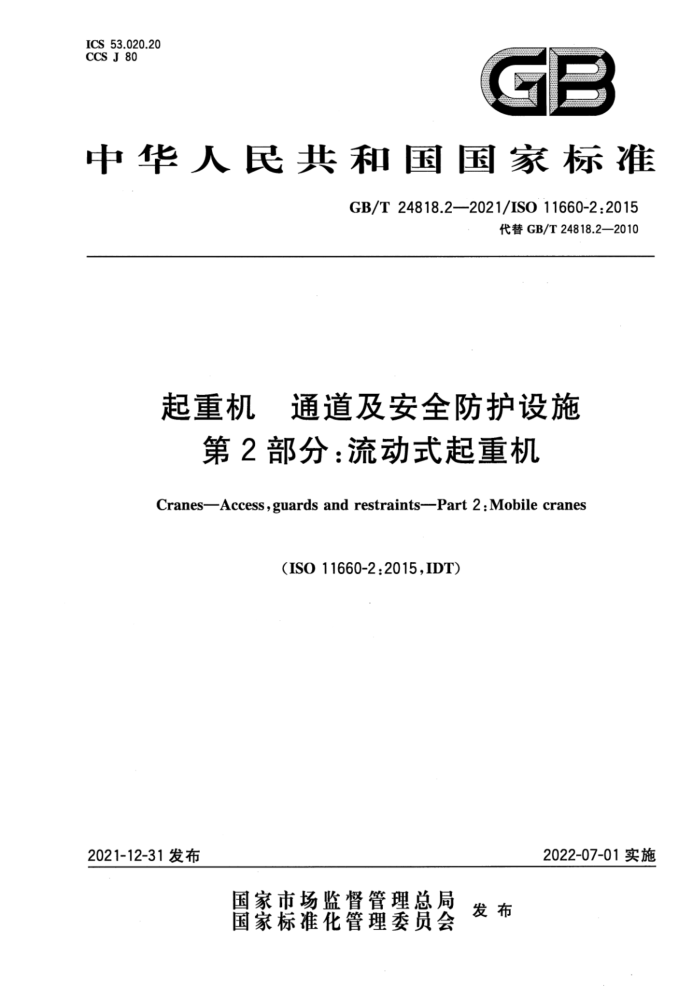

ICS 53.020.20 CCS J 80
GB
中华人民共和国国家标准
GB/T24818.2—2021/ISO11660-2:2015
代替GB/T24818.2—2010
起重机 通道及安全防护设施
第2部分：流动式起重机
CranesAccess,guards andrestraints-Part2:Mobile cranes
(ISO 11660-2:2015,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T24818.2—2021/ISO11660-2:2015
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T24818《起重机通道及安全防护设施》的第2部分。GB/T24818已经发布了以下部分：
第1部分：总则；第2部分：流动式起重机；第3部分：塔式起重机：第4部分：臂架起重机；第5部分：桥式和门式起重机。
本文件代替GB/T24818.2--2010《起重机通道及安全防护设施第2部分：流动式起重机》，与 GB/T24818.2一2010相比，除结构调整和编辑性改动外，主要技术变化如下：
a）取消了总则（见2010年版的第3章）； b）修改了术语和定义（见第3章，2010年版的第4章）；
将一般要求，性能要求，台阶，梯子，楼梯，扶手和把手，平台、过道、走道、护栏和踢脚板，出入口，动力和手动通道装置，安全防护设施合并为第4章（见第4章，2010年版的第5章～第14章）。
本文件使用翻译法等同采用ISO11660-2：2015《起重机通道及安全防护设施第2部分：流动式起重机》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T6974.2—2017起重机术语第2部分：流动式起重机(ISO4306-2：2007，IDT) GB/T24818.1一2009起重机通道及安全防护设施第1部分：总则（ISO11660-1：2008， IDT)
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：徐州重型机械有限公司、中机科（北京)车辆检测工程研究院有限公司。 本文件主要起草人：胡海鹏、黄清、张艳、张剑、李帅、陈雷彬、宋斌。 本文件及其所代替文件的历次版本发布情况为：
-2010年首次发布为GB/T24818.2—2010；本次为第一次修订。
T GB/T24818.2—2021/IS011660-2:2015
引言
GB/T24818《起重机通道及安全防护设施》对规范起重机在正常操作、维护、检查、安装、拆卸和
遇到突发性情况时，到控制台和其他区域通道的技术要求，以及对在起重机上或起重机附近的人员不被运动部件、下落物体、转动部件所伤害的安全防护设计的技术要求起到了积极的作用，旨在统一国内起重机通道及安全防护设施的安全要求，由5个部分构成。
第1部分：总则。目的在于规定起重机通道及安全防护设施的通用要求。 第2部分：流动式起重机。目的在于规定流动式起重机通道及安全防护设施的特殊要求。 第3-部分：塔式起重机。目的在于规定塔式起重机通道及安全防护设施的特殊要求。 第4部分：臂架起重机。目的在于规定臂架起重机通道及安全防护设施的特殊要求。 第5部分：桥式和门式起重机。目的在于规定桥式和门式起重机通道及安全防护设施的特殊要求。
Ⅱ GB/T24818.2—2021/ISO11660-2:2015
起重机通道及安全防护设施
第2部分：流动式起重机
1范围
本文件规定了ISO4306-2中所定义的流动式起重机关于通道及安全防护设施的特殊要求。 ISO11660-1规定了ISO4306-1中所定义的起重机在正常操作、维护、检查、安装和拆卸时，到控制
台和其他区域通道的通用要求，以及对在起重机上或起重机附近的人员不被运动部件、下落物体、转动部件所伤害的安全防护设施的通用要求。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO4306-2 起重机 L术语第2部分：流动式起重机（Cranes-Vocabulary一Part2：Mobile cranes)
ISO11660-1起重机 通道及安全防护设施第1部分：总则（Cranes一Access，guardsandre- straints—Part 1:General)
3术语和定义
ISO11660-1界定的术语和定义适用于本文件。
4通道
4.1通则
所有控制台应能从地面或通过走道、楼梯、梯子和（或）驻脚台进人。 操作或维护需要频繁进入（即每周）的起重机其他部件应配备通道装置。 如用三点支撑，流动式起重机的履带可用作通道踏板。
4.2要求 4.2.1通道一般设计要求
确定通道尺寸时，应符合以下要求： a）机器在水平地面上； b）机器按制造商说明停放。
4.2.2符合ISO11660-1的要求
通道的设计要求应符合IS011660-1：2008的要求，并按本文件对应的条款完善，如表1所示。
1 GB/T 24818.2—2021/ISO11660-2:2015
表1通道设计要求
危险/通道
ISO11660-1:2008适用章编号
本文件适用条编号
楼梯阶梯直梯走道、坡道、平台把手、扶手、中间横杆和侧保护
6 6 7 9 10
4.2.2.1 4,2,2,2 4.2.2.3 4.2.2.4 4.2.2.5
4.2.2.1楼梯
对符合ISO11660-1要求的1类通道，最小踏板宽度应为0.4m。 4.2.2.2 阶梯
对符合ISO11660-1要求的1类通道，最小踏板宽度应与2类一致为0.32m。 4.2.2.3 直梯
踏杆间距最大应为0.4m。 单脚踏杆宽度可减少至最小0.16m。
4.2.2.4走道、坡道、平台
高度超过2m的走道、坡道、休息平台和平台都应配备把手或扶手。 对仅用于检查或维护的臂架走道和其他相似区域，站立或行走表面的孔隙可增加至ISO11660-1：
2008中5.5规定值的两倍。 4.2.2.5把手、扶手、中间横杆和侧保护
基面/楼梯面到扶手/栏杆的距离最小应为0.9m，最大应为1.1m。 由于流动式起重机的性质，底盘和回转平台之间的距离有限，在此区域，把手到壁面的最小间距可
为0.04m。
轮式起重机的底盘走道可不配备侧面保护。 扶手或把手的较高部分到安装在梯子/楼梯顶部的平台/休息平台基面的垂直距离宜为0.9m，最
大宜为1.1m。因流动式起重机客观条件无法达到规定的尺寸，可减小本尺寸。
2 GB/T24818.2—2021/ISO11660-2:2015
