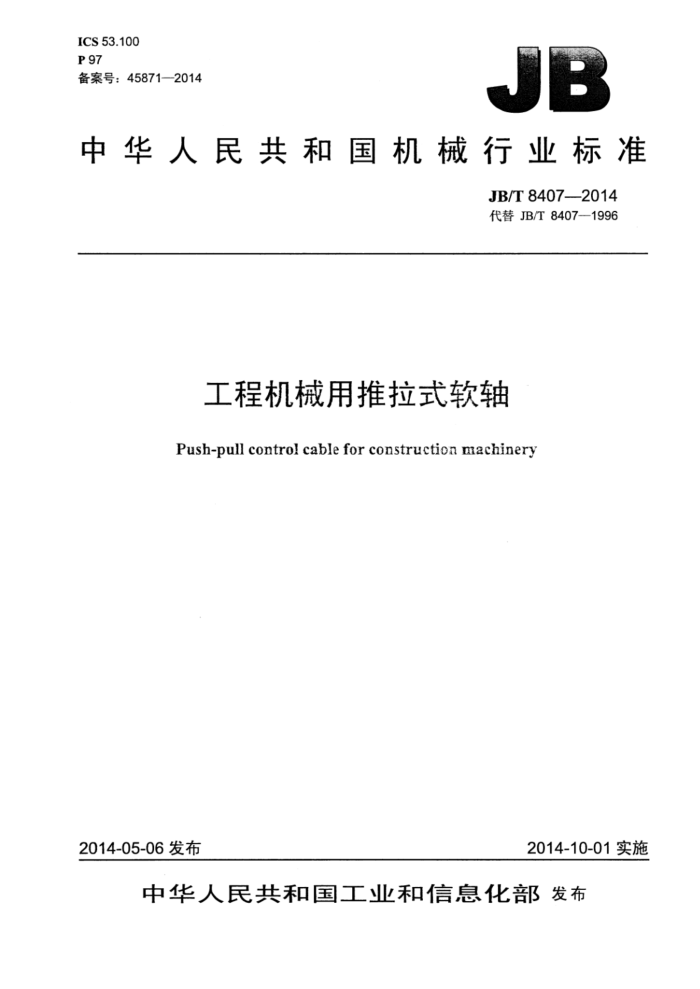

ICS 53.100 P 97 备案号：45871—2014
JB
中华人民共和国机械行业标准
JB/T8407—2014 代替JB/T84071996
工程机械用推拉式软轴
Push-pull control cablefor construction machinery
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T8407—2014
目 次
前言， 1范围.. 2规范性引用文件， 3分类和标记.. 3..1形式.. 3.2基本参数 3.3标记方法 4要求..
4.1 一般要求. 4.2 工作环境， 4.3 外观要求.. 4.4 装配要求. 4.5 性能要求. 5试验方法. 6检验规则. 6.1出厂检验. 6.2型式检验 7标志、包装、运输和贮存图1固定式. 图2摆动式. 图3操纵油门式（塑料护管）表1软轴形式表2软轴的芯轴直径和连接尺寸表3软轴总长度系列. 表4软轴总长度极限偏差表5软轴在工作状态下的承载能力表6软轴承受的极限力. 表7护管接头部位承受的推力及芯轴接头部位承受的静拉力表8软轴工作行程的极限偏差. 表9芯轴与护管之间的摩擦阻力表10软轴的空行程和最小弯曲半径 JB/T 84072014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8407—1996《工程机械用推拉式软轴》，与JB/T8407—1996相比主要技术变化如下：
-增加了标准的英文名称；修改和增加了规范性引用文件（见第2章，1996年版第2章）；增加了两个摆动式的结构型式图样［见图2的c）和d)] 增加了标记方法中结构型式代号的描述（见3.3.1)；增加了软轴的芯轴直径和连接尺寸的规格（见表2，1996年版表2）；增加了软轴接头螺纹的要求（见4.1.3）；修改了工作环境温度的要求（见4.2，1996年版4.2）； -删除了对润滑脂的规定（1996年版4.5）； -增加了需装配的所有零部件的表面质量要求和装配后软轴总成的要求（见4.4.2)；修改了软轴总长度的极限偏差（见表4，1996年版表4)；修改了软轴承载能力（见表5，1996年版表5）；修改了护管接头部位承受的推力及芯轴接头部位承受的静拉力（见表7，1996年版表7）；修改了软轴的弹性和柔性的要求（见4.5.7，1996年版4.7.5）；修改了软轴工作行程的极限偏差（见表8，1996年版表8）；修改了软轴空行程值，增加了最小弯曲半径的要求（见表10，1996年版表10）；修改了软轴总成寿命的要求（见4.5.9，1996年版4.7.10）；修改了检验规则的内容（见第6章，1996年版第6章）；修改了标志、包装、运输和贮存的要求（见第7章，1996年版第7章）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院、洛阳推达软轴控制件有限公司、永康市宏运控制索有限公
司、洛阳市黄河软轴控制器股份有限公司。
本标准主要起草人：吴红丽、张丽娟、王晓芳、樊训昱、杨长儒、范萍。 本标准所代替标准的历次版本发布情况为：
ZBJ270011989、JB/T84071996。
II JB/T8407—2014
工程机械用推拉式软轴
1范围
本标准规定了工程机械用推拉式软轴的分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于安装在工程机械上操纵液压控制阀、绞盘和发动机油门等用的推拉式软轴（以下简称软轴），也适用于农业机械。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 197 普通螺纹公差 GB/T 699 优质碳素结构钢 GB/T 2516 普通螺纹极限偏差 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 8918 重要用途钢丝绳 GB/T 9576 橡胶和塑料软管及软管组合件 选择、贮存、使用和维护指南 JB/T 5947 工程机械包装通用技术条件 QC/T 625 汽车用涂镀层和化学处理层 QC/T29101 汽车用拉索总成 YB/T 5183 汽车附件、内燃机、软轴用异型钢丝
3分类和标记
3.1形式
软轴形式见表1、图1、图2和图3。
表1软轴形式名 称固定式摆动式操纵油门式塑料金属
分类
代 号
G B Y s J
按结构分
按护管材料分
1 JB/T8407-—2014
C
1/2行程
12行程、
说明：
芯轴接头； 2 防尘套： 3- 护管接头；
A 加固护簧：
芯轴：
垫圈。
一金属护管；
螺母； a）金属护管固定式
7-
8-
6
5
1/2行程
L1/2行程
说明：
2—防尘套； 3 一护管接头： 4——塑料护管：
一芯轴接头：一芯轴；
-
螺母；
一垫圈。 b）塑料护管固定式图1固定式
5.
7
6
-
H
/2行程
1/2行程
1
说明：
芯轴接头； 2- 防尘套； 3- 导向管； 4- 一防尘套；加固护簧； 7- 金属护管；
护管接头； 10 一垫圈。
-
5-
-
芯轴； a）金属护管摆动式
一螺母；
5
8-
S
H
[1/2行程
1/2行程
L
说明：
芯轴接头；塑料护管；
一防尘套； 3- 导向管； 4—防尘套；一芯轴；
护管接头；
1 6
2- 7-
9 一垫圈。
螺母； b）塑料护管摆动式图2摆动式
8
2
