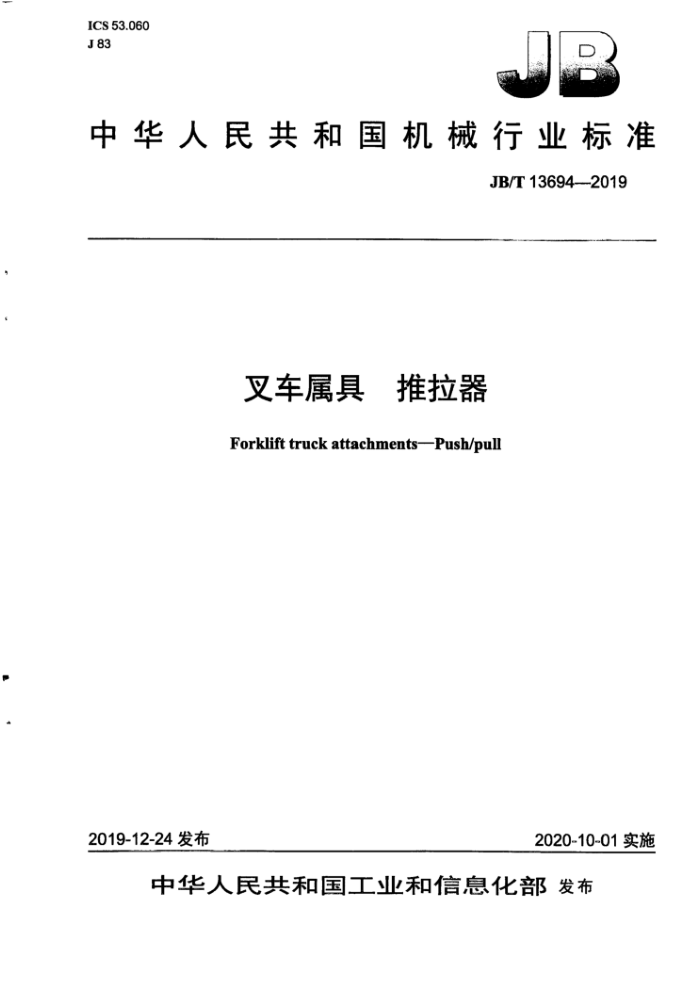

ICS53.060 J83
中华人民共和国机械行业标准
JB/T13694--2019
叉车属具 推拉器 Forklifttruckattachments--Push/pull
2019-12-24发布
2020-10-01实施
中华人民共和国工业和信息化部发布 JB/T13694—2019
目 次
前言.. 1范围。 2规范性引用文件 3术语和定义， 4型式和基本参数 4.1构造. 4.2分类.. 4.3基本参数 5技术要求. 5.1环境工作条件 5.2基本要求， 5.3安全要求. 6试验方法 6.1 试验载荷， 6.2 试验前准备工作 6.3 试验条件 6.4 目测检查 6.5 主要结构尺寸测定。 6.6 主要技术性能参数测定 6.7 安装尺寸的测量. 6.8 漆膜附着力试验， 6.9 静载试验， 6.10 动载试验， 6.11 清洁度检测， 6.12 液压软管总成压力试验 6.13电气装置检测、 7检验规则. 7.1出厂检验 7.2型式检验 8标志、包装、运输和贮存 8.1标志. 8.2 包装、运输和贮存
I
-
-
8
R
图1 标准型推拉器图2 侧移式载板可调滑板可留推拉器图3 推拉器外形图4 试验载荷
1 JB/T13694-2019
表1额定载荷表2载荷中心距表3主要结构尺寸的制造要求. 表4推拉器主要技术性能参数的要求表5检验项目
c.00s0.
4
II JB/T13694—2019
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业车辆标准化技术委员会（SAC/TC332）归口。 本标准负责起草单位：龙合智能装备制造有限公司、北京起重运输机械设计研究院有限公司、国家
起重运输机械质量监督检验中心。
本标准参加起草单位：安徽合力股份有限公司、杭叉集团股份有限公司、安庆联动属具股份有限公司、合肥汉德贝尔属具科技有限公司。
-
本标准主要起草人：石远芳、陈煜、路建湖、王军、王英、杨红宇、方锡岗、包训权。 本标准为首次发布。
III JB/T13694—2019
叉车属具： 推拉器
1范围
本标准规定了叉车属具推拉器的术语和定义、型式和基本参数、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于配装在叉车上的推拉器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5184叉车挂钩型货叉和货叉架安装尺寸 GB/T6104.1工业车辆术语和分类第1部分：工业车辆类型 GB/T7939液压软管总成试验方法 GB/T9286一1998色漆和清漆漆膜的划格试验 GB/T10827.1工业车辆安全要求和验证第1部分：自行式工业车辆（除无人驾驶车辆、伸缩
臂式叉车和载运车）
GB/T12467（所有部分） ）金属材料熔焊质量要求 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14039一2.002液压传动油液固体颗粒污染等级代号 GB/T20082 液压传动液体污染采用光学显微镜测定颗粒污染度的方法 GB/T26560 机动工业车辆安全标志和危险图示通则 GB/T27544 工业车辆电气要求 JB/T12574 叉车属具术语
3术语和定义
GB/T10827.1、GB/T6104.1和JB/T12574界定的以及下列术语和定义适用于本文件。
3.1
载板supportplate 承载载荷的板或货叉水平段，如图1所示。
3.2
滑板sheet 垫衬于载荷底部与载板之间，根据作业要求可随载荷移动或保留于载板上的板，如图1所示。
3.3
推板pushplate 推动载荷的板或面状物，如图1所示。
1 JB/T13694—-2019
说明：
5- 一载板（见3.1)； 6滑板夹紧装置： 7滑板（见3.2）
推板（见3.3）； 2—机架； 3——后架； 4—-剪式机构：
图1 标准型推拉器
3.4
标准型推拉器standardpush/pull 仅具有推出和拉回功能的推拉器，如图1所示。
3.5
快装型推拉器quickmountingpush/pull 可直接安装于货叉水平段上表面的推拉器。
3.6
载板可调式推拉器push/pullwithadjustablesupportpiate 载板宽度可以调整的推拉器，如图2所示。
说明：
一侧移功能装置；一可调载板；滑板可留装置。
2 3
图2侧移式载板可调滑板可留推拉器
2 JB/T13694—2019
3.7
滑板可留式推拉器push/pullwithsheetsaver 滑板可以不随货物一起推出的推拉器，如图2所示。
3.8
侧移式推拉器push/pullwithsideshift 带侧移功能的推拉器，如图2所示。
3.9
侧移式载板可调推拉器push/pullwithsideshiftandadjustablesupportplate 带侧移功能的载板可调式推拉器。
3.10
侧移式滑板可留推拉器push/pullwithsideshiftandsheetsaver 带侧移功能的滑板可留式推拉器，如图2所示。
3.11
载板可调滑板可留推拉器push/pullwithadjustablesupportplateandsheetsayer 载板宽度可以调整且滑板可以不随货物一起推出的推拉器，如图2所示。
3.12
侧移式载板可调滑板可留推拉器sideshiftpush/pullwithadjustablesupportplateandsheetsaver 带侧移功能的载板宽度可以调整且滑板可以不随货物-一起推出的推拉器，如图2所示。
3.13
推拉行程 push-pullstroke S 推板前推或缩回的最大移动距离。
3.14
侧移量 sideshifting S 载板或其他取物装置相对于门架中心平面向左或向右的最大移动距离。
4型式和基本参数
4.1构造
推拉器主要由载板、推板、剪式机构、机架、后架、液压缸、滑板夹紧装置等部件构成。 4.2分类 4.2.1推拉器按结构可分为：
一挂钩型推拉器；快装型推拉器。
-
4.2.2推拉器按功能可分为：
标准型推拉器； -载板可调式推拉器； -滑板可留式推拉器；一侧移式推拉器；侧移式载板可调推拉器；
侧移式滑板可留推拉器；
3
