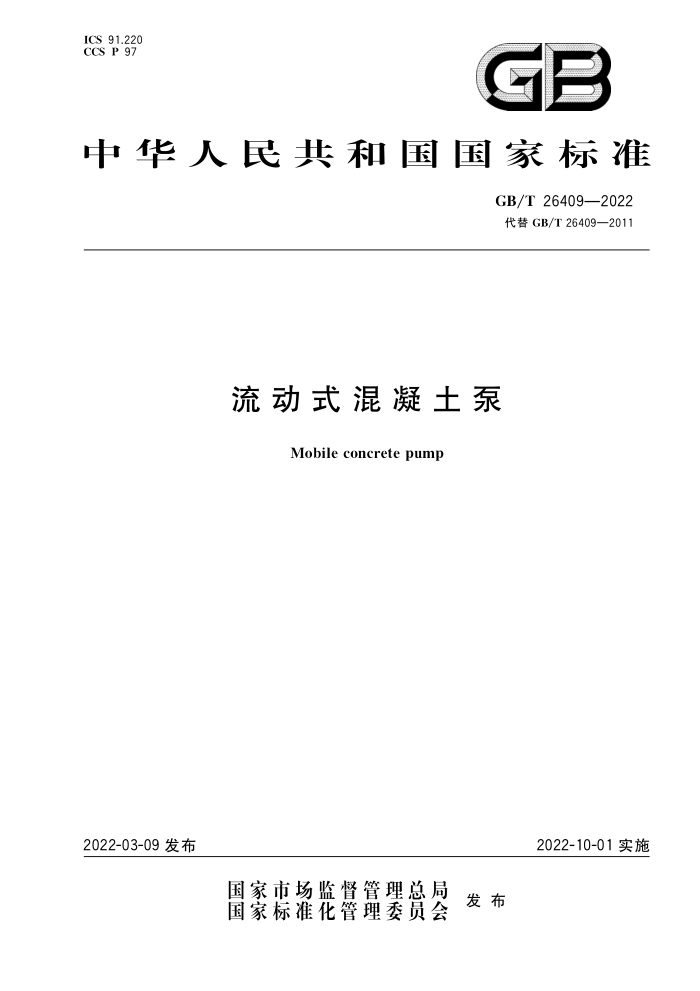

ICS91.220 CCS P 97
GB
中华人民共和国国家标准
GB/T 26409—2022 代替GB/T26409—2011
流动式混凝土泵
Mobile concrete pump
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 26409—2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
技术要求 4.1 通用要求 4,2 整机 4.3 机械结构 4.4 泵送单元 4.5 液压系统 4.6 电气系统 4.7 安全、环保试验方法
4
..
5
5.1 试验条件和试验准备 5.2 出厂试验 5.3 性能试验 5.4 可靠性试验检验规则
8 oX
17
6
19 19 21 21 21 21 22 22 22 22 22 22 23 26 39 42
6.1 出厂检验 6.2 型式检验 6.3 抽样 6.4 判定规则产品标牌.. 8 使用说明书。 9 随机文件、包装、运输、贮存 9.1 随机文件 9.2 包装 9.3 运输 9.4 贮存附录A（规范性） 车载式混凝土布料泵结构件强度计算规范和作业稳定性计算附录B（资料性） 流动式混凝土泵测试记录表附录C（规范性） 故障模式及危害评估参考文献
-
7 GB/T 26409—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T26409—2011《流动式混凝土泵》，与GB/T26409—2011相比，除结构调整和编辑性改动外，主要技术变化如下：
a)1 修改了标准适应范围（见第1章，2011年版的第1章）； b）删除了搅拌布料泵术语定义（见2011年版的3.3）； c） 修改了部分术语和定义（见3.1、3.2、3.3、3.5、3.6、3.8、3.12、3.15、3.16，2011年版的3.1、3.2、
3.4、3.5、3.6、3.7、3.9、3.13、3.16、3.17); d) 增加了泵送压力的定义（见3.4）； e) 删除了布料臂最大垂直高度的定义（见2011年版的3.7）； f) 增加了整机侧倾稳定角要求（见4.2.1）； g) 修改了整机外廓尺寸限值、整机轴荷与总质量要求（见4.2.4，2011年版的4.2.4），增加表1、
表2; h） 删除了对结构件的结构强度及焊接质量的要求（见2011年版的4.2.7、4.2.9）； i) 增加了对结构强度及焊接质量的要求（见4.3.14、4.3.15），以及臂架、支腿的技术要求（见4.3.16）； j) 修改了整机电气系统安全技术要求（见4.6.4，2011年版的4.6.4)； k) 修改了噪声限值要求（见4.7.5，2011年版4.7.5）； 1) 修改了布料臂工作时速度约束主体（见4.7.6，2011年版的4.7.6）； m) 删除了整机应设置紧急停止系统（见2011年版4.7.8）； n) 修改了易接触到的工作运动部件防护要求（见4.7.8，2011年版的4.7.9）； o) 增加了整机应设置反光标识（见4.7.10）与应使用环境负担轻的材料（见4.7.11）； p) 修改了试验场地要求（见5.1.2，2011年版的5.1.2）； q) 增加了支腿试验条件和试验准备要求（见5.1.8）： r) 增加了车辆参数测量项目及专用结构几何参数测量项目描述（见5.3.1.1、5.3.1.2）； s) 修改了作业噪声参考标准（见5.3.2，2011年版的5.3.2）； t) 修改了支腿/臂架动作互锁测试（见5.3.3.5，2011年版的5.3.3.5）； u) 增加了实际泵送方量、泵送效率及泵送压力测试试验（见5.3.4.4、5.3.4.5、5.3.4.6）； v) 增加了臂架和支腿运行性能测试要求（见5.3.6）； w) 修改了泵送混凝土或模拟流体物质试验时间（见表7，2011年版的表4）； x) 修改了6.1出厂检验项目（见表9，2011年版的表6）； y） 修改了最大输送方量单位［见7.2g），2011年版7.2g)］]； z) 修改了稳定性试验记录表（见表B.2，2011年版的表B.2），参数测量记录表（见表B.3，2011年
版表B.1）；
aa）增加了流动式混凝土泵测试记录表（见表B.1、表B.4、表B.5、表B.6、表B.7、表B.8、表B.10、
表B.11、表B.12）)。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国机械工业联合会提出。 本文件由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。
1 GB/T 26409—2022
本文件起草单位：中联重科股份有限公司、中机科（北京）车辆检测工程研究院有限公司、三一重工
股份有限公司、徐州徐工施维英机械有限公司、河北雷萨重型工程机械有限责任公司、国家建筑城建机械质量监督检验中心、北京建筑机械化研究院有限公司。
本文件主要起草人：吴德志、高荣芝、王佳茜、付玲、张松涛、符忠轩、吴成平、陈添明、石锋、舒柱兵、 马敏、周紫晗、李辉。
本文件于2011年首次发布，本次为第一次修订。
二 GB/T26409—2022
流动式混凝土泵
1范围
本文件规定了流动式混凝土泵的技术要求、试验方法、检验规则、产品标牌、使用说明书和随机文
件、包装、运输、贮存
?
本文件适用于采用汽车底盘改装的车载式混凝土布料泵、车载式混凝土泵，其他车载式混凝土泵送机械的泵送和布料部分参照本文件执行。
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3766 液压传动系统及其元件的通用规则和安全要求 GB/T 3797 7电气控制设备 GB/T 3811 起重机设计规范 GB/T5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB 7258 机动车运行安全技术条件 GB11118.1 液压油(L-HL、L-HM、L-HV、L-HS、L-HG) GB/T12534 汽车道路试验方法通则 GB/T 12539 汽车爬陡坡试验方法 GB/T12673—2019 汽车主要尺寸测量方法 GB/T12674—1990 汽车质量（重量）参数测定方法 GB/T 13333 3混凝土泵 GB/T 14039 液压传动油液固体颗粒污染等级代号 GB/T 14172 汽车、挂车及汽车列车静侧倾稳定性台架试验方法 GB/T17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T 18153 机械安全可接触表面温度确定热表面温度限值的工效学数据 GB/T18209.2 机械电气安全指示、标志和操作第2部分：标志要求 GB/T 18411 机动车产品标牌 GB/T 19418 钢的弧焊接头缺陷质量分级指南 GB/T26546一2011工程机械减轻环境负担的技术指南 GB/T 30574 机械安全安全防护的实施准则 JB/T11187 建筑施工机械与设备混凝土输送管型式与尺寸 QC/T34 汽车的故障模式及分类
1
