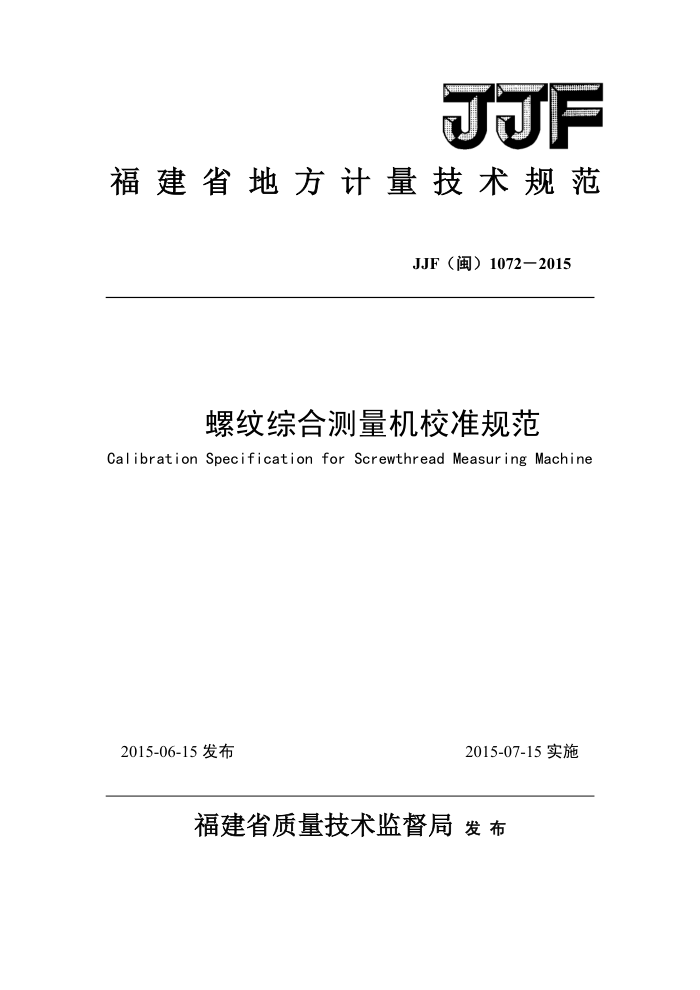

JJF
福建省地方计量技术规范
JJF（闽）1072－2015
螺纹综合测量机校准规范
Calibration Specificationfor Screwthread Measuring Machine
2015-06-15发布
2015-07-15实施
福建省质量技术监督局 发 布 螺纹综合测量机校准规范 Calibration Specification for Screwthread
JJF（闽）1072一2015
MeasuringMachine
本规范经福建省质量技术监督局于2015年6月15日批准，并自
2015年7月15日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院参加起草单位：深圳市中图仪器科技有限公司 JJF（闽）1072-2015
本规范委托福建省计量科学研究院负责解释 JJF（闽）1072-2015
本规范主要起草人：
王朝阳 （福建省计量科学研究院）刘震 （福建省计量科学研究院）陈晓燕 （福建省计量科学研究院）周志春 （福建省计量科学研究院）
参加起草人：
赵威 （深圳市中图仪器科技有限公司） JJF（闽）****-****
目录
引言
() 1 （1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (6) (8)
范围 2 引用文件.. 3 概述. 4 计量特性 4.1光面量规测量示值误差 4.2螺纹量规测量误差. 5校准条件 5.1环境条件.. 5.2校准用设备. 6校准项目和校准方法 6.1光面量规测量示值误差. 6.2螺纹量规测量误差 7校准结果表达.. 8复校时间间隔，附录A 螺纹综合测量机校准记录（式样）附录B 校准证书内容及内页格式：附录C！ 螺纹综合测量机直径、锥角示值误差校准结果不确定度评定....．（10）附录D圆柱螺纹大径、小径、中径、螺距测量结果不确定度评定.....（15）
1
1 JJF（闽）1072-2015
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范的基础性系列技术文件。
本规范参考了GB/T14791-2013 3《螺纹术语》。 本规范为首次制定文件
II JJF（闽）1072-2015
螺纹综合测量机校准规范
1范围
本规范适用于接触（触针）式卧式螺纹综合测量机的校准（以下简称螺纹综
合测量机）。 25 引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1094-2002测量仪器特性评定 JF1071-2010国家计量校准规范编写规则 GB/T14791-2013螺纹术语 GB/T11854-20037/24工具圆锥量规凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范 3概述
螺纹综合测量机是用来测量光面、螺纹量规的专用测量仪器，其主要由光栅测量系统、气浮轴承系统、测控箱、检定夹具、检定软件、计算机等组成。螺纹综合测量机采用光栅尺作为长度标准，控制软件根据用户选择被测螺纹的标准和输入被测螺纹的规格、检测量程等信息后，向控制箱的微处理器发出相应控制指令；测控箱收到指令后，自动控制微型直流电机精确驱动测针与被测螺纹接触扫描，由光栅测量系统记录接触扫描过程中水平和垂直方向的坐标，由计算机将二维记录数据进行合成，按螺纹参数的相关定义进行分析，计算获得螺纹的各种参数。螺纹综合测量机样机如图1。
图1螺纹综合测量机样机图
1 JJF（闽）1072-2015
4计量特性 4.1光面量规测量示值误差 4.1.1光面圆柱量规直径测量示值误差不大于表1要求。
表1光面圆柱量规直径测量示值误差的最大允许误差
μm
≤60mm
>60mm
仪器径向测量上限
L≤10mm
1.5
2.0 1.5 + L/200
直径
L>10mm
1.0 + L/200
注：L一被校准尺寸，单位：mm
4.1.2光面锥度量规锥角测量示值误差不大于10" 4.2螺纹量规测量误差 4.2.1圆柱螺纹塞规测量误差。
圆柱螺纹塞规比对测量结果：大径E,(d)、中径En(d2)、螺距E(p)均小于1。 4.2.2圆柱螺纹环规测量误差。
圆柱螺纹环规比对测量结果：小径En(Di)、中径En(D2)、螺距En(p)均小于1。 注：以上计量特性要求仅供参考，验收时应按用户和制造商双方达成的技术协议，复校
时可按用户的规定。
表2校准项目和校准用设备
序号
校准项目
校准用设备
光面塞规（直径：U=0.5um，k=2）
光面圆柱量规直径测量示值误差
光面环规（直径：U=0.5μm，k=2）
光面量规测量示值误差
1
7/24工具圆锥塞规（锥角：U=2"，k-2）
光面锥度量规锥角测量示值误差
7/24工具圆锥环规（锥角：U=2"，k-2）圆柱螺纹塞规（大径、中径：U=3um，k=2；螺距U=2um，k=2）圆柱螺纹环规（小径、中径：U=3um，k-2；螺距U=2μum，k=2）
圆柱螺纹塞规测量误差
螺纹量规测量误差
2
圆柱螺纹环规测量误差
注：也可采用满足测量不确定度要求的其它校准用设备进行校准。
2
