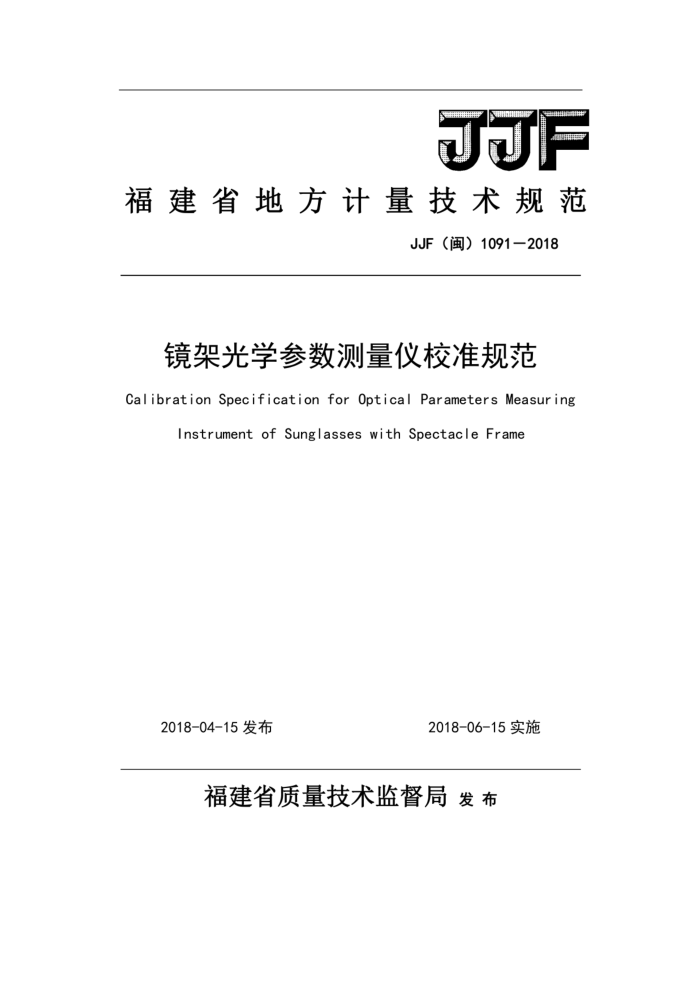

福建省地方计量技术规范
JJF（闽）1091—2018
镜架光学参数测量仪校准规范 Calibration Specification for Optical Parameters Measuring
Instrument of Sunglasses with Spectacle Frame
2018-06-15实施
2018-04-15发布
福建省质量技术监督局发布 JJF《闽）1091-2018
镜架光学参数测量仪
校准规范
JJF（闽）1091-2018
Calibration Specification for Optical
Parameters Measuring Instrument of Sunelasses with Spectacle Frame
归口单位：福建省质量技术监督局主要起草单位：厦门市计量检定测试院参加起草单位：厦门立扬光学科技有限公司
本规范委托厦门市计量检定测试院负责解释。 JJF《闽）1091-2018
本规范主要起草人：
郑伟峰 （厦门市计量检定测试院）郑鹏
（厦门市计量检定测试院）
沈在钦 （厦门市计量检定测试院）邓水发 （厦门市计量检定测试院）
参加起草人：
杨图强 （三明市计量所）王珍义 （厦门立扬光学科技有限公司） JJF《闽）1091-2018
目 录
引言 1范围* 2引用文件。 3概述 4计量特性。 4.1零值误差 4.2球镜度示值误差 4.3柱镜度示值误差。 4.4梭镜度示值误差 4.5测量重复性 5校准条件。 5.1环境条件 5.2标准器及其它设备 6校准项目和校准方法： 6.1校准项目. 6.2校准方法。 7校准结果表达。 7.1校准数据处理 7.2校准证书。 7.3校准结果的不确定度评定。 8复校时闻间隔· 附录A镜架光学参数测量仪校准记录（式样）附录B校准证书校准结果内容。 附录C镜架光学参数测量仪示值误差测量结果不确定度评定（示例）。 (10)
(II) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6) (6) (6) (6) (7) (9) JJF《闽）1091-2018
引高
本规范参照GB10810.1一2005《眼镜镜片第1部分单光和多焦点镜片》 制定。其编写格式执行JJF1071一2010《国家计量校准规范编写规则》，测量不确定度评定采用JF1059.1一2012《测量不确定度评定与表示》要求的内容与方法编写。
本规范用于镜架光学参数测量仪的校准。是保证其量值的准确可靠而制定的校准技术规范。
本校准规范为首次制定文件。
I JJF（闽）1091-2018
镜架光学参数测量仪校准规范
1范围
本规范适用于新安装、使用中和修理后的各种型号镜架光学参数测量仪的校
准。 2引用文件
本规范引用了下列文件： JJF1001一2011通用计量术语及定义 JJF1094一2002测量仪器特性评定 GB/T17163一2008几何量测量器具术语基本术语 GB10810.1一2005眼镜镜片第1部分：单光和多焦点镜片 QB2457—1999太阳镜凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
镜架光学参数测量仪用于检测太阳镜光学参数，包括球镜度、柱镜度和棱镜
度等参数的检测，是太阳镜生产企业重要的检测仪器。图1是镜架光学参数测量仪的外观图。
-
Y
1一光线发生部分；2一太阳镜定位架；3一光线接收部分
图1镜架光学参数测量仪外观图
镜架光学参数测量仪开机后应先按仪器说明书规定的时间进行预热，待设定完被测镜片的透光率，即可进行太阳镜光学参数的测量。
图2是镜架光学参数测量仪的工作原理示意图。镜架光学参数测量仪的白光源发出的一束平行光线，通过被测太阳镜片后发生折射偏移，经带孔光阑后，光
1 JJF（闽）1091-2018
线理论上应聚焦于太阳镜的焦点上。测量仪内部配备有光电传感器，光线通过带孔光阑后，落在了光电传感器上。因此，图2中的光电传感器探测到光线高度h 为已知量。
1J
2
1
L
1一被测太阳镜镜片：2一带孔光阑：3一光电传感器
图2工作原理示意图
带孔光阑的高度h和带孔光阑至光电传感器的距离x均可通过精密测量获得。由图可见：
(1) (2)
h/h=(l*-△x-x)/(l'-Ax)
l' =[xh+ Ax(h-h)(h-h)
测量过程中，太阳镜成品应按仪器使用说明书要求的位置进行摆放，因此被测镜片至带孔光阑的距离△x的变动量非常小。对于太阳镜成品来说，因为残留的屈光度数很小，所以被测镜片的焦距很大。根据公式（2）可知，被测镜片至带孔光阑距离△x的微小变动量对焦距计算结果的影响可以忽略不计。
因此，根据顶焦度的概念定义，可以推导出：
1
Φ,= = (h - h')/[xh + Ax(h - h))
(3)
式中Φ.单位为m"，h、h'、△x和x的单位为m。
4计量特性 4.1零值误差
球镜度零值误差不大于+0.01m；柱镜度零值误差不大于±0.01m；棱镜度零值误差不大于±0.01△（棱镜度的表示单位为厘米每米（cm/m），单
位名称为“棱镜屈光度，以符号△表示）。
2 JJF（闽）1091-2018
4.2球镜度示值误差
球镜度示值误差一般不超过±0.03ml。 4.3柱镜度示值误差
柱镜度示值误差一般不超过±0.03ml。 4.4棱镜度示值误差
棱镜度示值误差一般不超过±0.04△。 4.5测量重复性
球镜度测量重复性不超过+0.02m；柱镜度测量重复性不超过+0.02m；棱镜度测量重复性不超过±0.03△。 5校准条件 5.1环境条件 5.1.1 温湿度条件：校准镜架光学参数测量仪的环境温度为(205)℃，相对湿度不大于65%。 5.1.2其它条件：校准室内应无影响测量的灰尘、振动、气流和腐蚀性气体，放置被校准仪器的工作台应稳固、可靠。 5. 2 标准器及其它设备
标准器及其它设备见表1。
表1 标准器及其它设备
序号 1
校准项目零值误差
校准设备
-0.05ml、-0.10m、-0.20ml、-0.30ml、+0.05ml、+0.10m +0.20ml、+0.30m的标准球镜片。U=0.02m(k=3)。 -0.05m、0.10m、-0.20m、+0.05m、+0.10ml、+0.20 m的标准柱镜片。U=0.02m(k=3)。 0.1△、0.2△、0.3△、0.5△、0.7△、1.0△的标准棱镜片。 U= 0.03△(k=2) -0.10m的标准球镜片，-0.10m的标准柱镜片和0.1△的标准棱镜片。
球镜度示值误差
2
柱镜度示值误差
棱镜度示值误差
4
测量重复性
5
注：也可采用满足测量不确定度要求的其它校准用测量设备进行校准。
