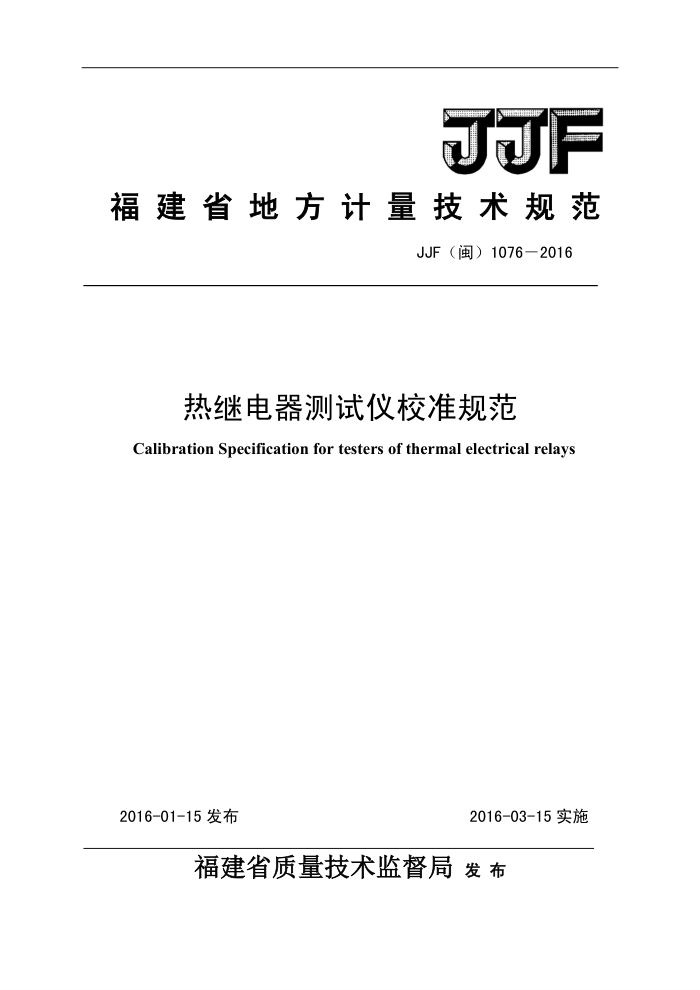

JJF
福建省地方计量技术规范
JJF（闽）1076—2016
热继电器测试仪校准规范 Calibration Specification for testers of thermal electrical relays
2016-01-15发布
2016-03-15实施
福建省质量技术监督局 发 布 JJF（闽）1076—2016
热继电器测试仪
校准规范
JJF（闽）10762016
Calibration Specification for testersofthermalelectricalrelays
本规范经福建省质量技术监督局于2016年01月15日批准，并自2016
年03月15日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院
本规范委托起草单位负责解释 JJF（闽）1076—2016
本规范主要起草人：
吕光明 （福建省计量科学研究院）张杰梁 （福建省计量科学研究院）
参加起草人：
董小龙 （福建省计量科学研究院）赵斯衔衍 （福建省计量科学研究院）林勇 （福建省计量科学研究院） JJF（闽）1076—2016
目 录
引言 1 范围 2 引用文件， 3 概述 4计量特性. 4.1 基本误差 4.2.2输出电流稳定度 4.3 试验持续(保持)时间 4.4 绝缘电阻 4.5 工频耐压试验.. 5 校准条件 5.1 环境条件 5.2 校准用主要设备 6 校准项目和校准方法， 6.1 校准前的准备工作， 6.2 基本误差校准 6.2.3输出电流稳定度 6.3 试验持续(保持)时间的校准. 7 校准结果表达 8 复校时间间隔附录A热继电器测试仪校准记录格式附录B热继电器测试仪校准结果内页格式附录C热继电器测试仪示值误差不确定度评定实例
2
2
2
.3
.3
3
3
..3
3
4
....4
A
...6
6
8
...10 JJF（闽）1076—2016
引言
本规范按照JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》、JJF1071《国家计量校准规范编写规则》等基础性系列规范进行制定。在编写的过程中，参照 GB3102.5《电学和磁学的量和单位》的要求对各物理量和单位进行正确描述
本规范主要参考GB14048.4-2010《低压开关设备和控制设备，第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）》、GB/T14598.15-1998《电气继电器，第8 部分：电热继电器》和JB/T8627-2007《双金属片式热过载继电器》编制而成。
本规范为首次制定。 JJF（闽）1076—2016 热继电器测试仪校准规范
1范围
本规范适用于单相和三相热继电器测试仪（以下简称测试仪）的校准。 2引用文件
本规范引用了下列文件： JJF1001-2011通用计量术语及定义 JF1059.1-2012测量不确定度评定与表示 JF1071-2010国家计量校准规范编写规则 GB4706.1-2005家用和类似用途电器的安全，第1部分：通用要求 GB14048.4-2010低压开关设备和控制设备，第4-1部分：接触器和电动机起动器
机电式接触器和电动机起动器（含电动机保护器）
GB/T14598.15-1998电气继电器，第8部分：电热继电器 JB/T8627-2007双金属片式热过载继电器使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
热继电器测试仪（文称为电动机保护器测试仪）是技术检测机构、科研部门、电力建设和检修部门的重要仪器设备，其主要用于热继电器的研究、测试和整定。热继电器测试仪的工作原理是通过测试热继电器状态发生变化时的电流值、从电流的施加到状态发生变化所持续（保持）时间等参数，来保证热继电器为电动机或其它电气设备提供保护。 4计量特性 4.1基本误差
热继电器测试仪输出电流最大允许误差用以下形式表示。
4.1.1用绝对误差的形式表示：
(1)
=±(a%lx+b%I.)
式中：△一测试仪输出电流绝对误差；
Ix一测试仪输出电流示值；
I.一测试仪电流满量程值 JJF（闽）1076—2016
α一与测试仪输出电流示值有关的系数； b一与测试仪电流满量程值有关的系数
4.1.2用相对误差的形式表示：
y=±(a%+b%)
(2)
式中：一测试仪输出电流相对误差。
4.2热继电器测试仪电流准确度等级 4.2.1热继电器测试仪的准确度等级根据测试仪电流示值有关的系数a的大小来划分，共分为0.2级、0.5级、1.0级、2.0级，最少应有3二 二位数字显示，且b≤0.2a。
2
4.2.2输出电流稳定度
测试仪的实验电流每分钟的最大变化值不应超过允许误差绝对值的1/2。 4.2.3直流暂态分量
测试仪输出电流不应含有直流电流，交流中的直流暂态分量应小于相应点的最大允许误差。 4.3 试验持续（保持）时间
热继电器测试仪时间校准
校准点（s） 1200（或测试仪近最大计量时间） ±0.2 120
校准设备最大允许相对误差（%）
±0.2 ±0.2
10
4.4绝缘电阻
在非工作状态下，测试仪的电源端子对外壳的金属部分在500V直流电压下的绝缘电阻值不应低于20M2。 4.5工频耐压试验
测试仪电源带电极与外壳之间施加50Hz、2.5kV正弦波电压，历时1min，应无闪烁、 飞弧、击穿现象。 5校准条件 5.1环境条件 5.1.1环境温度：(20土5)℃； 5.1.2相对湿度：不大于85%； 5.1.3 应无影响测试仪正常工作的外电场、外磁场； JJF（闽）1076—2016
5.1.4供电电源：
a）电压：变化不超过电源额定电压的土10% b）频率：（50±0.5）Hz； c）波形：正弦，波形失真度不大于5%。
5.2校准用主要设备 5.2.1交流数字电流表和标准电流互感器
交流电流的测量可选择交流数字电流表，当交流数字电流表的量程无法满足要求时，可选用标准电流互感器来扩展量程。所用的校准装置应能保证电流校准时的测量扩展不确定度（k-2）不超过测试仪输出电流最大允许误差的1/3。 5.2.2记忆示波器和秒表（或其它时间计量设备）
记忆示波器用于校准测试仪的计时功能，当记忆示波器时间测量范围无法满足校准要求时，可采用秒表（或其它时间计量设备）进行校准。 5.2.3交直流电压表
交直流电压测量准确度应优于0.1级。
5.2.4耐电压测试仪
耐压测试仪的准确度等级应不低于5级。
5.2.5绝缘电阻表
绝缘电阻表的准确度等级应不低于10级。
6校准项目和校准方法 6.1校准前的准备工作 6.1.1外观和通电检查 6.1.1.1外观检查，不能有影响工作性能的机械损伤，测试仪上应标有产品名称、型号、 制造厂名称或商标、出厂编号等。 6.1.1.2测试仪应具有实时输出电流显示、试验计时等参数功能， 6.1.1.3通电检查，所有开关、按钮及输出端口应可靠。电气工作性能正常，显示笔画应完整无缺。经预热后，应能正常工作 6.1.2安全性能 6.1.2.1绝缘电阻的测定
测试仪处于非工作状态，开关置于接通位置。在电源带电极与外壳之间施加500V 的直流实验电压，测得的绝缘电阻应大于20M2。
4
