JJF

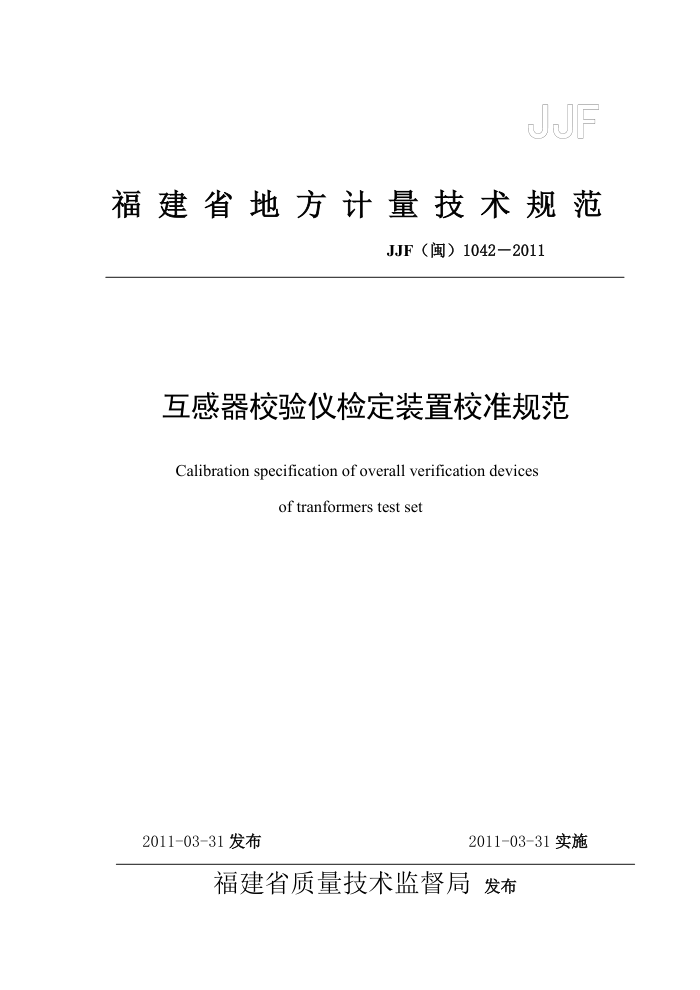

福建省地方计量技术规范
JJF（闽）1042—2011
互感器校验仪检定装置校准规范
Calibration specification of overall verification devices
oftranformerstestset
2011-03-31发布
2011-03-31实施
福建省质量技术监督局 发布 互感器校验仪检定装置校准规范 Calibration specificationof overall verificationdevicesoftranformerstestset
JJF（闽）1042-2011
本规范经福建省质量技术监督局于2011年03月31日批准，并自2011
年03月31日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院
本规范委托福建省计量科学研究院负责解释 本规程主要起草人：陈维煌 （福建省计量科学研究院）
林勤 （福建省计量科学研究院）宋健康 (福建省计量科学研究院 目录
范围 2引用文献 3概述 4 计量特性 5校准条件 6校准项目和校准方法 7校准结果表达 8校准时间间隔附录A 互感器校验仪检定装置校准记录· 附录 B 互感器校验仪检定装置校准证书背面格式附录 C 互感器校验仪检定装置测量结果不确定度分析
(1)
(1) (1) . (1) * (3) · (4) *. (6) . (7) (8)
--
· (10) (12) 互感器校验仪检定装置校准规范
1范围
本规范适用于0.2级及以下，工作频率为50Hz（整体式）互感器校验仪检定装置
的首次、后续及使用过程中的校准。 2引用文献
JJG 124-2005 电流表、电压表、功率表及电阻表检定规程 JJG313-2010 测量用电流互感器检定规程 JJG 314-2010 测量用电压互感器检定规程 JJG441-2008 交流电桥检定规程使用本规范时，应注意使用上述引用文献的现行有效版本。
3概述
互感器校验仪检定装置（以下简称检定装置）是一种测量互感器校验仪误差的仪器，当检定装置的工作电压（或电流）回路施加试验电压（或电流）时，差压（或差流）回路根据设定要求，输出相对于工作电压（或电流）相量的标准同相分量和正交分量。用以测量互感器校验仪的比值差和相位差。 4计量特性 4.1互感器校验仪检定装置主要参数
额定频率：50Hz；输入电压：（0～250）V；额定电流：5A、1A；额定电压：100V、100/V3V、100/3V；测量回路：同相分量范围（比差）；正交分量范围（角差）；
0.01' ～ 100' ; 0.01～100°;
电流回路：0.01%～10%；电压回路：0.01%10%；允许误差：土0.2%（0.2级）（见表1）；土0.3%（0.3级）（见表2）
注：表1、表2中误差限值不含测量盘最小分度值或量化值
4．2技术要求 4.2．1检定装置各量程的同相分量误差不得超出式（1）给出的限值范围，正交分量误差不得超出式（2）给出的限值范围。
- △X=±(X·a%+Y·a%+Dx) △Y=±(X·a%+Y·a%+Dy)
(1) (2)
式中：△X----同相分量基本误差允许值；
AY----正交分量基本误差允许值 X----同相测量盘示值的绝对值； Y----正交测量盘示值的绝对值 a----检定装置准确度等级; Dx.D.----测量盘最小分度值或量化值。
表1 同相分量示 同相分量允 正交分量允 正交分量示 正交分量充 同相分量允
0.2级检定装置误差限值
许误差 许误差（） 值（）
许误差 许误差(%%)
值(%) 1 2 3 4 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100 200 300 400 500 600 700 800 900 1000
0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 10 15 20 25 30 35 40 45 50 100 150 200 250 300 350 400 450 500
±0.0006 ±0.0013 ±0.0020 ±0.0026 ±0.0033 ±0.0040 ±0.0046 ±0.0053 ±0.0059 ±0.0066 ±0.013 ±0.020 ±0.026 ±0.033 ±0.040 ±0.046 ±0.052 ±0.059 ±0.066 ±0.132 ±0.198 ±0.264 ±0.330 ±0.396 ±0.462 ±0.528 ±0.594 ±0.660
±0.003 ±0.006 ±0.009 ±0.012 ±0.015 ±0.018 ±0.021 ±0.024 ±0.027 ±0.030 ±0.060 ±0.090 ±0.12 ±0.15 ±0.18 ±0.21 ±0.24 ±0.27 ±0.30 ±0.6 ±0. 9 ±1. 2 ±1.5 ±1.8 ±2. 1 ±2.4 ±2.7 ±3.0
±0.2%
±0.2%
2 表 2 同相分量示 同相分量允 正交分量允 正交分量示 正交分量允 同相分量允
0.3级检定装置误差限值
许误差 许误差（） 值(`)
许误差 许误差（%%)
值(%%) 1 2 3 4 5 6 7 8 9 10 20 30 40 50 60 70 80 90 100 200 300 400 500 600 700 800 900 1000
±0.0010 ±0.0020 ±0.0030 ±0.0041 ±0.0051 ±0.0062 ±0.0072 ±0.0082 ±0.0092 ±0.0104 ±0.020 ±0.030 ±0.041 ±0.051 ±0.062 ±0.072 ±0.082 ±0.092 ±0.104 ±0.206 ±0.309 ±0.412 ±0.515 ±0.619 ±0.619 ±0.722 ±0.928 ±1.03 允许误差 ±0. 5%。
0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 10 15 20 25 30 35 40 45 50 100 150 200 250 300 350 400 450 500
±0.004 ±0.008 ±0.013 ±0.017 ±0.015 ±0.021 ±0.030 ±0.024 ±0.034 ±0.043 ±0.087 ±0.130 ±0.174 ±0.218 ±0.261 ±0.305 ±0.349 ±0.392 ±0.436 ±0.872 ±1.308 ±1.745 ±2.181 ±2.617 ±3.054 ±3.490 ±3.926 ±4.363
±0.3%
±0.3%
4. 2. 2 检定装置百分表：
校准条件 5.1环境条件 5.1.1 温度：（20±5）℃。 5.1.2 相对湿度：≤80%。 5.1.3 外界电磁干扰产生的附加误差，应不大于0.02%。
5
外界电磁干扰可用以下方法检查：检定装置在额定工作电压（或电流）下，由于调换工作电压（或电流）的极性引起的校准结果变化，应不超过检定装置输出量程的
3 0.02%. 5.1.4实验室供电电源为（220土10）V，电源频率（50土0.01）Hz，波形失真小于2%。 5.2校准（测量）用主要设备及要求 5.2.1校准装置
电流比例标准：0.02级及以上等级；测量范围5A/0.0005A～5A/0.5A。 电压比例标准：0.02级及以上等级；测量范围100V/0.01V～100V/10V。 标准电容： 0.02级及以上等级；测量范围（0～10）×0.1μF。 标准导纳： 0.02级及以上等级；测量范围（0～10）×10*S。 标准电阻：0.12、0.32、12、102、1002、1kQ、10k2、100k20.02级。 指零仪：电压分辩率10V；电流分辩率10A。 标准电流表： 0.1级及以上等级；测量范围（0～10）A。 标准电压表： 0.1级及以上等级；测量范围（0～200）V。
5.2.2误差测量装置
由误差测量装置（通常为互感器校验仪或指零仪）所引起的测量误差，不得大于被检整检装置误差限值的1/10
6校准项目和校准方法 6.1 校准项目
校准类别后续校准
校准项目
首次校准
使用中校准
外观检查绝缘电阻测量输出符号正确性内附百分表电流回路误差电压回路误差
+ + + + + +
+ 一
+ +
+ + +
+ + +
注：表中符号“+”表示必须校准项目，符号“_”表示可不校准项目。
6.2校准方法 6.2.1外观检查
检定装置的外观应完好，功能正常，标识正确清晰；各转换开关转动灵活，定位
4
