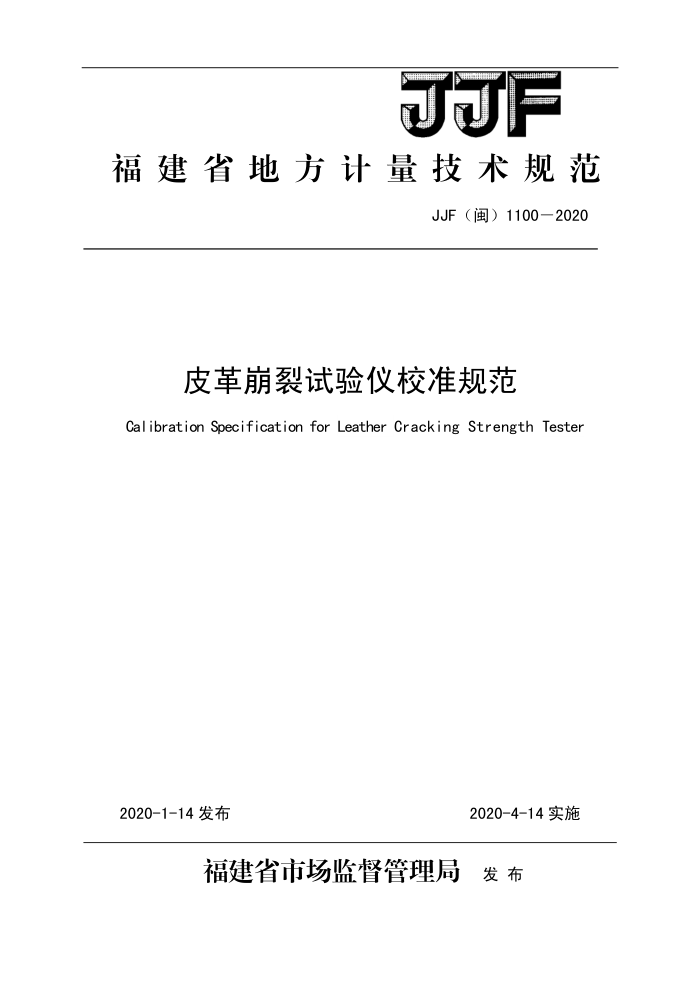

JJF
福建省地方计量技术规范
JJF（闽）1100—2020
皮革崩裂试验仪校准规范
Calibration Specification for Leather Cracking Strength Tester
2020-1-14发布
2020-4-14实施
福建省市场监督管理局 发布 JJF（闽）1100—2020
皮革崩裂试验仪校准规范 Calibration Specification for Leather
JJF（闽）1100—2020
Cracking Strength Tester
本规范经福建省市场监督管理局2020年1月14日批准，自2020年4
月14日起实施。
归口单位：福建省市场监督管理局
主要起草单位：宁德市计量所参加起草单位：福鼎市质量计量检测所
昆山景新通电子科技有限公司
本规范委托宁德市计量所负责解释。 JJF（闽）1100—2020
本规范主要起草人：
林原在 (宁德市计量所) 参加起草人：
陈万灵 (宁德市计量所) 刘高翔 （福鼎市质量计量检测所）林克龙 （宁德市计量所）张和平 （昆山景新通电子科教有限公司）詹华挺 （宁德市计量所）李建康 （宁德市计量所）
1 JJF（闽）1100—2020
目录
引言 1范围 2引用文件 3术语 3.1术语 4概述 4.1用途 4.2原理和结构 5计量特性 5.1顶杆轴线与下夹具固定面垂直度 5.2上压环内径 5.3钢球直径 5.4伸展高度及其示值误差 5.5伸展速度 5.6试验力及误差 6校准条件 6.1环境条件 6.2校准用测量标准和辅助设备. 6.3标准计量器具 7校准项目和校准方法. 7.1校准前准备 7.2校准项目 7.3校准方法 8校准结果表达· 9复校时间间隔附录A专用检具及校准装置示意图附录A1垂直度检查专用圆柱棒附录A2垂直度检查辅助基准片
(IV) (1) ..(1) ..(1) (1) .(1) (1) (1) .(2) (2) (2) (2) ..(2) ·(2) ..(2) ..(2) ·(3) (3) ..(3) ·(3) (3) .*(3) · (4) (7) (7) ·(8) (8) ·(8)
II JJF（闽）1100—2020
(9) . (10) (12) (12) .·.. (14) .. (16)
附录A3试验力校准装置安装示意图附录B皮革崩裂强度测试仪校准原始记录（格式）附录C皮革崩裂仪测量误差的不确定度评定方法附录C1皮革崩裂仪力值测量不确定度分析附录C2皮革崩裂仪伸展高度测量不确定度分析附录C3皮革崩裂仪伸展速度测量不确定度分析
..
III JJF（闽）1100—2020
引
言
本规范按照JJF1071-2010《国家计量校准规范编写规则》规定的规则编
写。
本校准规范在制定过程中参考了QB/T2712-2005《皮革物理和机械试验粒面强度和伸展高度的测定：球形崩裂试验》、GB/T30410-2013《制革机械皮革崩裂强度测试仪》中的术语、符号与定义以及相关技术要求，
本规范为首次发布。
IV JJF（闽）1100—2020
皮革崩裂试验仪校准规范
1范围
本规范适用于各种皮革崩裂强度试验仪器（简称“皮革崩裂仪”）的校准。
2引用文件
本规范引用了下列文件： QB/T2712-2005皮革物理和机械试验粒面强度和伸展高度的测定：球形崩
裂试验
GB/T30410-2013制革机械皮革崩裂强度测试仪凡是注日期的引用文件，仅注日期的版本适用于本规范；不注日期的引用文
件，其最新版本（包括所有的修改单），适用于本规范。
3术语 3.1术语 3.l.1皮革崩裂试验仪leathercrackingstrengthtester
用于皮革粒面强度和伸展高度试验，并符合QB/T2712-2005《皮革物理和机械试验粒面强度和伸展高度的测定：球形崩裂试验》要求的专门试验仪器。 3.l.2伸展高度determinationofdistension
在确保夹持装置上平整皮革试样的夹紧部分不发生相对移动，并对皮革试样中心施加垂直于其表面的试验力，使试样沿着试验力方向伸展，当试样的粒面裂纹或破裂时中心点伸展的高度，通常以顶杆相对伸展高度计算。 3.l.3伸展速度velocityofdistension
皮革崩裂试验时，皮革试样中心受力后沿着受力方向伸展的速度。通常以顶杆与夹具相对移动速度计算。
4概述 4.1用途
皮革崩裂仪用于皮革粒面强度和伸展高度试验，评判皮革粒面强度和伸展高度性能是否符合要求。 4.2原理和结构 JJF（闽）1100—2020
皮革崩裂仪是QB/T2712-2005《皮革物理和机械试验粒面强度和伸展高度的测定：球形崩裂试验》标准中规定的测定皮革粒面强度和伸展高度的试验仪器。 该试验仪器名称虽有所不同，但通常都由机体、试样夹持装置（夹具）、顶杆装置、测量装置、数字显示与记录装置和控制软件系统等组成。如图1为一种皮革崩裂仪及工作原理示意图。
10
X
1、机体2、操作和显示屏3、打印装置4、样品夹持装置5、钢球 6、上压盖7、上压环8、下夹持部件9、皮革试样10、顶杆
图1皮革崩裂试验仪和工作原理示意图
工作原理：调整夹持装置使钢球与皮革试样相切，并将试验仪示值归零。顶杆以规定的速度顶起皮革试样，当皮革试样的粒面产生裂纹或破裂时，分别记录顶杆所施加的试验力和顶杆相对上升的高度值，即为皮革粒面产生裂纹或破裂时的试验力和伸展高度值。
5计量特性 5.1顶杆轴线与下夹具固定面垂直度优于土0.4mm/30mm。 5.2上压环内径：（25±0.05）mm。 5.3钢球直径：（6.25土0.05）mm。 5.4伸展高度及示值误差：夹持装置从最高位置移动至最低位置的行程不小于20 mm，位移测量装置分度值为0.01mm，伸展高度的示值误差：土0.05mm。 5.5伸展速度：（12±2）mm/min。 5.6试验力及误差：最大试验力1000N；示值相对误差：土3%；重复性相对误差： 3% 。
6校准条件
