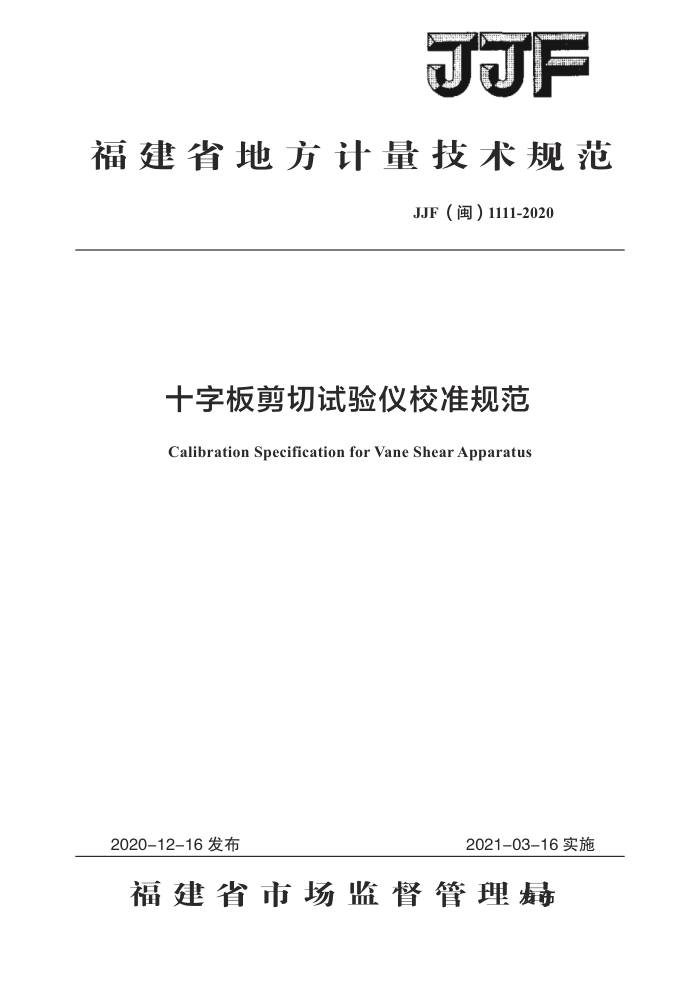

JF
福建省地方计量技术规范
JJF（闽）1111-2020
十字板剪切试验仪校准规范
Calibration Specification for Vane Shear Apparatus
2020-12-16发布
2021-03-16实施
福建省市场监督管理磊 JJF（闽）1111—2020
十字板剪切试验仪校准规范
JJF（闽）1111－ 2020
Calibration SpecificationforVane
Shear Apparatus
本规范经福建省市场监督管理局于2020年12月16日批准，并自
2021年03月16日起施行。
归口单位福建省市场监督管理局
主要起草单位：福建省计量科学研究院
参加起草单位：福建省交通建设工程试验检测有限公司
温岭市南光地质仪器有限公司
本规范委托福建省计量科学研究院负责解释 JJF （闽）1111—2020
本规程主要起草人：
薛金（福建省计量科学研究院叶礼明（福建省计量科学研究院）
参加起草人：
钟金德（福建省计量科学研究院）
林育春（福建省交通建设工程试验检测有限公司）
陈（温岭市南光地质仪器有限公司） JJF（闽）1111—2020
目录
引 言 1 范围 2 引用文件 3 术语和定义 3. 1 原位不排水强度 4 概述 5 计量特性 5. 1 外观及功能 5. 2 尺寸 5. 3 扭矩 6 校准条件 6. 1 环境条件 6. 2 测量标准及其他设备 7 校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8 校准结果表达 9 复校时间间隔附录 A 原位不排水强度与加载扭矩的对应关系：附录 B 十字形板头高度与扭矩测量设备示值测量结果不确定度评定（示例) 附录C十字板剪切试验仪校准证书内页（格式）
.
2
**
3
3
3
3
3
4
N
7
6
.
6 8
9
...14 15
附录 D 十字板剪切试验仪校准记录（格式）
1 JJF（闽）1111—2020
引言
本规范依据JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》和JJF1071《国家计量校准规范编写规则》为基础性系列规范进行制定，本规范主要参考了GB/T4934.2《土工试验仪器剪切仪第2部分：现场十字板剪切仪》、SL756 《土工原位测试专用仪器校验方法》和TB10018《铁路工程地质原位测试规程》等技术规范和标准编制而成。
本规范为首次发布。
I JJF（闽）1111—2020
十字板剪切试验仪校准规范
1范围
本规范适用于测定饱和软黏性土的原位不排水强度的十字板剪切试验仪（包含机械式与电测式）的校准。
25 引用文件
本规范引用下列文件： GB/T4934.2土工试验仪器剪切仪第2部分：现场十字板剪切仪 TB10018-2018铁路工程地质原位测试规程 SL756-2017土工原位测试专用仪器校验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
3.1J 原位不排水强度in-situintensionwithoutdrainage LGB/T 4934.2-2008术语和定义3.2]
土在原位不排水条件下受剪时可产生的最大剪阻力。
4概述
十字板剪切试验仪（以下简称剪切试验仪）主要由十字形板头、轴杆、扭矩测量设备及必要的附件等部分组成（如图1所示）。十字形板头应由两片正交的耐腐蚀、耐磨损、不易变形的高硬度金属材料制成，轴杆宜与十字形板头整体铸造，应均匀、光滑。十字形板头和轴杆的规格应符合表1的规定。剪切试验仪主要应用于十字板剪切试验，将十字形板头由钻孔压入孔底软土中，以均匀的速度转动，通过一定的测量系统，测得其转动时所需之力矩，直至土体破坏，从而计算出土的原位不排水强度，广泛应用于水利、岩土、土木、交通等行业的工程质量检测领域。
1 JJF（闽）1111—2020
工
AL
Ar
a.
日
A-A剖面
图1剪切试验仪结构示意图
1一扭矩测量设备：2一轴杆：3一十字形板头：4一显示仪表
表1十字形板头和轴杆规格
轴杆
十字形板头
十字板面积
比A (%) 14 13
板高H 板宽D 板厚e 刃角α (mm) (mm) (mm) (°) 100
直径d (mm) 13 14
长度s (mm) 50 50
50 75
2 3
60 60
150 注：面积比是十字板头截面积与直径为D的圆柱状土体截面积之比。
计量特性
L
5.1 外观及功能
5.1.1 剪切试验仪表面无生锈、凹痕、划伤、裂缝、变形等缺陷，仪表显示正常。 5.1.2 剪切试验仪应有铭牌，铭牌上需标明仪器名称、型号规格、出厂编号、 制造厂名称和出厂日期等。
2
