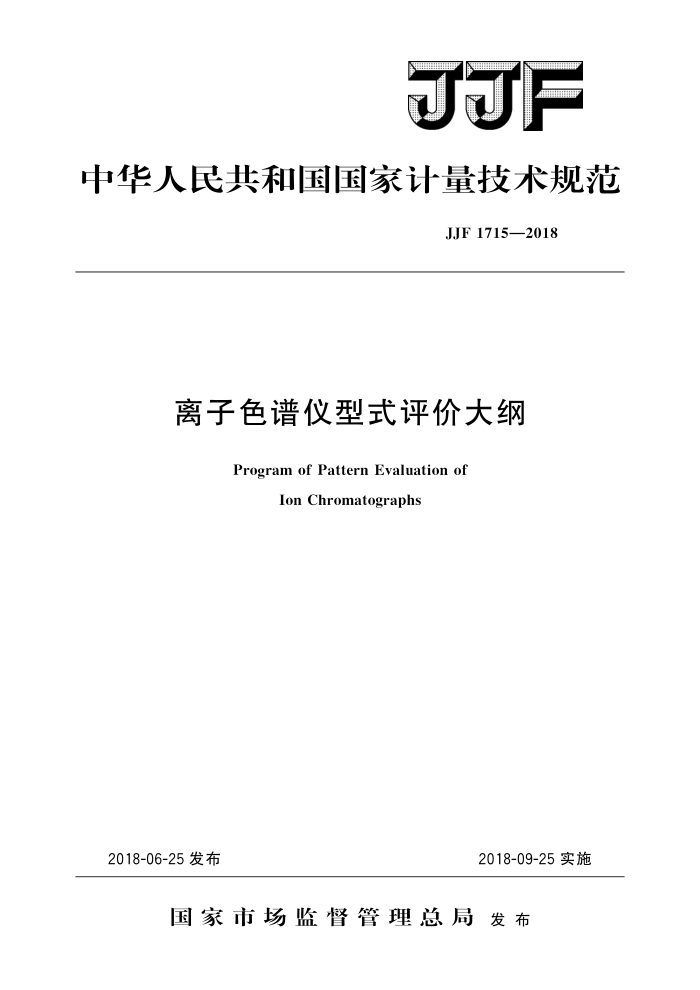

JJF
中华人民共和国国家计量技术规范
JJF 1715—2018
离子色谱仪型式评价大纲
Program of Pattern Evaluation of
on Chromatographs
2018-09-25实施
2018-06-25发布
国家市场监督管理总局发布 JJF1715—2018
离子色谱仪型式评价大纲 Program of Pattern Evaluation of
JJF 1715—2018
Ion Chromatographs
归口单位：全国物理化学计量技术委员会
主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
吉林省计量科学研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1715—2018
本规范主要起草人：
史乃捷（中国计量科学研究院）王茜（中国计量科学研究院）
参加起草人：
许爱华（山东省计量科学研究院）安卫东（吉林省计量科学研究院）孙倩芸 （山东省计量科学研究院） JJF1715—2018
目
录
引言
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (4) (10) (11) (11) (12) (13)
范围… 2 引用文件.. 3 概述 4 法制管理要求· 4.1计量单位要求 4.2标志· 5 计量要求·
1
6
通用技术要求· 6.1仪器外观. 6.2环境适应性·
型式评价项目表，提供样机的数量及样机的使用方式
7
8
8.1提供样机的数量· 8.2 样机的使用方式：
型式评价项目的试验方法和条件以及数据处理和合格判据.
9 9.1计量性能试验·
9.2通用技术要求试验 10 型式评价结果的判定 11 试验项目所用计量器具和设备表 12 型式评价记录格式附录A离子色谱仪型式评价原始记录格式
- JJF1715—2018
引言
本型式评价大纲以JJF1015一2014《计量器具型式评价通用规范》和JJF1016 2014《计量器具型式评价大纲编写导则》为基础性规范进行编制。
本型式评价大纲的技术指标和试验方法参考了JJG823一2014《离子色谱仪》、 GB/T11606一2007《分析仪器环境试验方法》等技术法规和标准。
本型式评价大纲为首次发布
ⅡI JJF1715—2018
离子色谱仪型式评价大纲
1范围
本型式评价大纲适用于分类编码为46221500离子色谱仪的型式评价，不适用于便携式离子色谱仪的型式评价。
2引用文件
JJG823—2014离子色谱仪 GB/T11606一2007分析仪器环境试验方法凡是注日期的引用文件，仅注日期的版本适用于本大纲；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本大纲。
3概述
离子色谱仪（以下简称仪器）是由输液系统、进样系统、分离系统、检测系统和数据处理系统等部分组成的分析仪器，图1是其组成的方框图。离子色谱仪根据样品中各组分离子在色谱柱内固定相和流动相间分配差异，实现分离。由流动相将样品带人色谱柱中，不同离子随流动相先后洗脱分离，经检测器检测并通过数据处理系统记录色谱图，依据各组分的保留时间和响应值（峰面积或峰高）进行定性和定量分析。
影响计量性能的关键零部件和材料见表1。
输液罐
E 进样阀 金保护柱，分离柱
检测池 5
抑制器口
1
泵
检测器
J
JL
输液系统进样系统分离系统 检测系统 数据处理系统
图1离子色谱仪组成示意图
表1关键零部件
序号
名称
备注
主要性能最大操作压力流速范围流量稳定性基线噪声基线漂移
输液泵
1
检测器
2 JJF1715—2018
4法制管理要求
4.1计量单位要求
离子色谱仪应采用法定计量单位mL/min，ug/mL，℃，μS/cm，A等 4.2标志
离子色谱仪必须在仪器的铭牌或面板等明显部位标注计量法制标志和计量器具标识。 4.2.1 计量法制标志一般包括以下内容：
仪器型式批准标志和编号（本项为非强制性规定，试验样机可留有相应位置）。 4.2.2计量器具标识一般包括以下内容：
仪器名称、生产厂名、规格（型号）、制造日期、出厂编号。
5计量要求
仪器计量性能指标要求见表2。
表2仪器计量性能指标
条款 5. 1
项目
性能指标
密封性
在规定的压力范围内无泄漏
(0.2~0.5) mL/min(0.5~1. 0)mL/min
输液 流量设定值系统 流量设定值允许误差
>1.0 ±2% 2%
5. 2
±5% ≤3%
±3% ≤2% ±2℃ ≤1℃/h
流量稳定性
5. 3 5. 4 柱温 温度设定值允许误差 5. 5 箱 温度稳定性
紫外-可见检测器 电化学检测器
检测器种类
电导检测器 ≤0.02μS·cm-1或
5. 6
基线噪声
≤0.2nA
≤0.5mAU
2%FS
5. 7 检测 基线漂移 ≤0.10μS·cm-/30 min ≤5mAU/30min ≤2nA/30min
或者20%FS/30min
器
0. 02 μg/mL ≤0. 02 μg/mL
5. 8 5. 9 5.10 5.11 5. 12 整机 定性测量重复性 5.13 性能 定量测量重复性
最小检测浓度波长示值允许误差波长重复性仪器线性
≤0.02μg/mL
±2 nm <2 nm
≥0.995 ≤1.5% ≤3.0%
注：“*” 项目为选做项目，主要针对仪器配置中有柱温箱的仪器。
2 JJF1715—2018
6通用技术要求
6.1仪器外观 6.1.1仪器外表光洁平整，色泽均匀。各功能键工作正常，紧固件无松动、面板显示应清晰完整。自检功能、标定功能正常。 6.1.2仪器铭牌应清晰标明其制造厂名、商标、名称、型号、规格、出厂编号以及出厂日期。 6.1.3仪器应有防潮、防晒和防振措施，运动部件应平稳；管路系统应密封良好，不得有泄漏；应有危险或安全警示标志以防止错误操作。 6.2环境适应性 6.2.1电源环境变化对仪器的影响
电源环境在额定工作电压，下限90%至上限110%之间变化时，基线噪声和漂移满足5.6、5.7中的规定。 6.2.2高温试验对仪器的影响
仪器在35℃温度下，基线噪声和漂移满足5.6、5.7中的规定。 6.2.3低温试验对仪器的影响
仪器在5℃温度下，基线噪声和漂移满足5.6、5.7中的规定。 型式评价项目表
7
表3型式评价项目表
项目类别观察项目
型式评价项目
评价方式 评价方法
4. 1 4. 2 9. 1. 1 9. 1. 2 9. 1. 2 9. 1.3 9. 1. 3 9. 1. 4 9. 1. 4 9.1.5 9.1.6 9. 1. 6 9.1.7
法制管 计量单位理要求 标志和标识
观察观察试验试验试验试验试验试验试验试验试验试验试验
密封性流量设定值误差流量稳定性温度设定值误差温度稳定性基线噪声基线漂移最小检测浓度波长示值误差波长重复性仪器线性
输液系统
柱温箱
试验项目
计量要求
检测器
3
