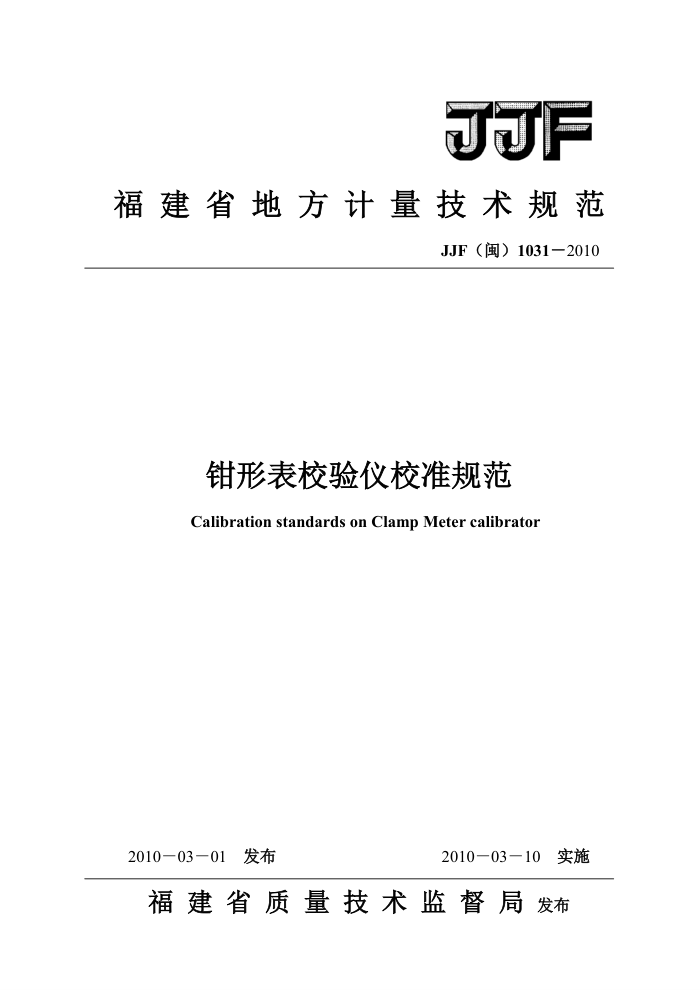

JF
福建省地方计量技术规范
JJF（闽）1031－2010
钳形表校验仪校准规范 Calibration standards on Clamp Meter calibrator
201003-01 发布福建省质量技术监督局发布
2010-03-10　实施 JJF（闽）1031—2010
钳形表校验仪校准规范
Calibration standards on Clamp
JJF（闽）10312010
MeterCalibrator
本规范经福建省质量技术监督局于2010年03月01日批准，并自2010
年03月10日起施行。
归口单位：福建省质量技术监督局
起草单位：福建省计量科学技术研究所
本规范由起草单位负责解释 JJF（闽）1031—2010
本规范主要起草人：
宋健康（福建省计量科学技术研究所）杨爱军（福建省计量科学技术研究所）
2 JJF（闽）1031—2010
目 录
范围 2 引用文献
1
(1)
（1)
3 概述
.(1)
4计量特性 4.1 通用技术要求 4.2基本误差 4.3 准确度级别 4.4 分辨力 4.5 调节细度 4.6 稳定性 4.7 失真度 4.8 升降变差 4.9 绝缘电阻 4.10 绝缘强度 4. 11 载流环 5 校准条件 5.1 校准环境条件 5.2 标准器及配套设备 6 校准项目和校准方法 6 1 准备 6.2 外观检查 6.3 通电检查 6.4 基本误差校准 6.4.1校准点的选取 6.4.2电流基本误差
(1)
(1)
·(2)
·(2)
（2)
(2)
(3)
(3
(3)
(3)
·(3)
·(4)
(4)
(4)
4
(5)
(5)
(5)
(5)
(5)
(5)
(5) JJF（闽）10312010
6.4.3 电压基本误差 6.4.4 中值电阻基本误差 6.5 分辨力试验··· 6.6 调节细度 6.7 稳定性试验 6.8 失真度试验 6.9 升降变差 6.10 绝缘电阻试验 6.11 绝缘强度试验 7 校准结果表达 8 复校时间间隔附录A校验仪校准结果的不确定度评定附录B 校验仪校准原始记录格式
....(5)
(6)
..(6)
(6)
(6)
(6)
·(6)
....(6)
.(6)
·(7)
(7)
（8)
(12)
II JJF（闽）1031—2010
钳形表校验仪校准规范
1 范围
本规范适用于工作电流为（0~1000）A、电压为（0~1000）V、频率为（45~65）Hz 的各级模拟式和数学式钳形表校验仪的校准。
2引用文献
JJF1001-1998 JJF1059-1999 JJF1071-2000 JJF1075-2001 GB4793.1-1995 测量、控制和实验室用电气设备的安全要求 GB/T13978-2008数字多用表 GB/T15637-1995数字多用表校准仪通用技术条件使用本规范时，应注意使用上述引用文献的现行有效版本。
通用计量术语及定义测量不确定度评定与表示国家计量校准规范编写规则钳形电流表校准规范
3概述
钳形表校验仪有模拟式和数字式钳形表校验仪两种，是一种具有交直流电流、电压和中值电阻输出功能的电源装置。主要用于校准(检定)模拟式和数字式钳形表。
钳形表校验仪主要由信号控制调节器、输出放大变换器、标准线圈和计算机接口部分等组成。该仪器通过电参量与磁通量的相互转换，即在已知标准线圈上加入一定电参量后产生标准磁通量，再由磁通量转换为相应的电参量后通过测量电路来实现对钳形表的校准。
4计量特性
4.1通用技术要求 4.1.1钳形表校验仪应具有设备名称、型号、仪器编号，生产厂家等信息。 4.1.2钳形表校验仪附件、连接导线、电源线等应齐全。按键功能正常，引线接插件必须接触良好。 JJF（闽）1031-2010
4.1.3钳形表校验仪的显示功能应标识明确，数字和符号清晰完整，不引起误读。
4.2基本误差
4.2.1模拟式钳形表校验仪的基本误差
模拟式钳形表校验仪的基本误差是以满量限额定值的引用误差表示，即：
X - Xo× 100% X.
(1)
m
式中：X一一钳形表校验仪的指示值：
Xo一—被测量的实际值； Xm一一钳形表校验仪的测量上限值。
4.2.2数字式钳形表校验仪的基本误差
数字式钳形表校验仪是多量限仪器，不同的量限有不同的准确度，其中准确度最高的量限称为基本量限。数字式钳形表校验仪的基本量限和非基本量限的基本误差均用其参数的函数形式给出，如（2）式：
g%+b% X
(2)
Xm
式中：X、Xm意义与（1）式相同
α一一与读数有关的误差系数； b一一与量程有关的误差系数。
4.3准确度级别
钳形表校验仪的准确度可分4个级别，其级别指数分别为0.1，0.2，0.5，1.0。各准确
度级别的最大允许误差的绝对值应不大于其级别指数要求。
钳形表校验仪的准确度级别划分以及最大允许误差应符合表1规定。
表1钳形表校验仪准确度级别划分以及最大允许误差
0. 1 ±0.1
0. 5 ±0.5
1. 0 ±1.0
准确度等级
0. 2 ±0.2
最大允许误差（%）
4.4分辨力
钳形表校验仪的分辨力应为该校验仪误差限的1/5~1/10。 4.5调节细度
2 JJF（闽）1031—2010
钳形表校验仪的调节细度应符合表2要求。
表2校验仪调节细度的要求
等级 0.1 0.2
等级 0.5 1.0
调节细度 0.05% 0.1%
调节细度 0.2% 0.5%
4.6稳定性
保持周围环境条件不变，钳形表校验仪输出不作任何调整，在规定时间间隔1min内，被校点输出值的最大变化量的相对误差应不大于其满量程允许误差的1/5。稳定性的误差用公式（3）计算：
Xmx - X rmin ×100%
(3)
W=
X.
式中Xmax一 一规定时间间隔内输出的最大值；
Xmin一一规定时间间隔内输出的最小值； X。一一被测点输出值； W一一规定时间间隔内输出稳定性。
4.7失真度
钳形表校验仪的失真度应小于1%。 4.8升降变差
模拟式钳形表校验仪的升降变差用公式（4）计算。
X, -X, ×100% X
(4)
AX,
式中X一一电流上升时数字多用表测得的电流值；
X2一一电流下降时数字多用表测得的电流值： Xm一一被检校验仪的上限示值。 模拟式钳形表校验仪的升降变差不应超过允许基本误差限的绝对值。
4.9绝缘电阻
在环境温度为15℃～35℃，相对湿度为45%～75%时，钳形表校验仪的电源输入端和机壳之间、输出端钮和机壳之间施加直流500V试验电压，绝缘电阻均应大于20M2。 4.10绝缘强度
钳形表校验仪电源输入端与机壳之间、输出端钮与机壳之间施加频率为50Hz，正弦波电压1.5kV，保持1min试验，应无击穿和飞弧现象。
3
