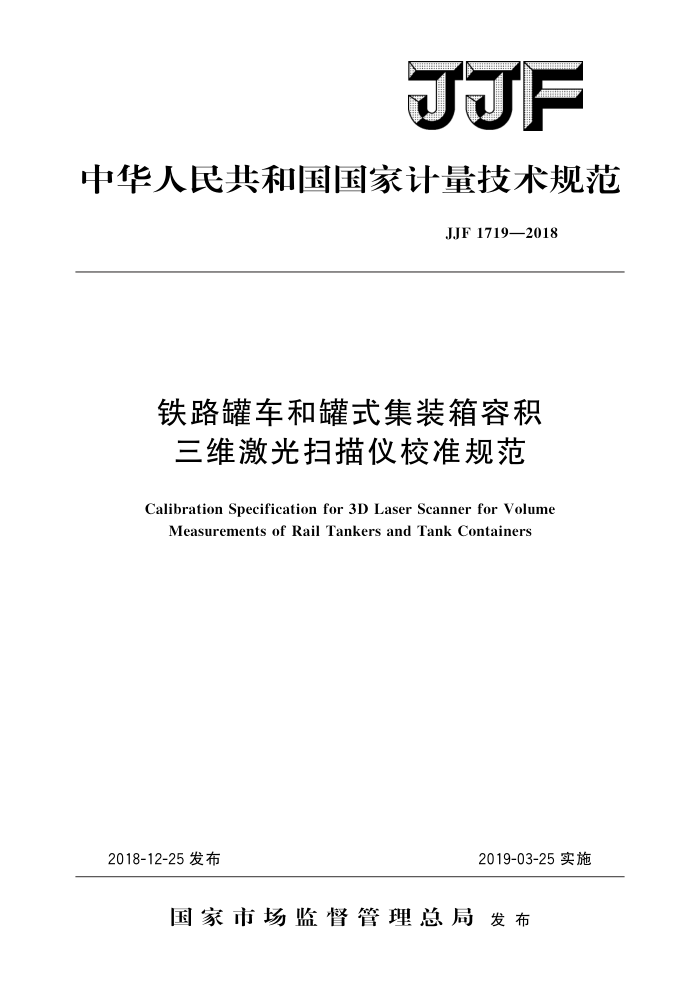

JJF
中华人民共和国国家计量技术规范
JJF 1719—2018
铁路罐车和罐式集装箱容积三维激光扫描仪校准规范
Calibration Specification for 3D Laser Scanner for Volume
Measurements of Rail Tankers andTank Containers
2019-03-25实施
2018-12-25发布
国家市场监督管理总局发布 JJF1719—2018
铁路罐车和罐式集装箱容积三维激光扫描仪校准规范 Calibration Specificationfor3DLaser Scanner for Volume Measurements of Rail
JJF 1719—2018
Tankers and Tank Containers
归口单位：全国铁路专用计量器具计量技术委员会铁路专用
力学分技术委员会
主要起草单位：国家铁路罐车容积计量站
中国铁路总公司科技和信息化部中国铁道科学研究院集团有限公司标准计量研究所
参加起草单位：国家铁路罐车容积计量站齐鲁分站
本规范委托全国铁路专用计量器具计量技术委员会铁路专用力学分技
术委员会负责解释 JJF1719—2018
本规范主要起草人：
邵学君（国家铁路罐车容积计量站）韩富强（中国铁路总公司科技和信息化部）庞 庆（国家铁路罐车容积计量站）张志鹏（国家铁路罐车容积计量站）齐超（中国铁道科学研究院集团有限公司标准计量研究所）
参加起草人：
吴会军（中国铁道科学研究院集团有限公司标准计量研究所）牟斌（国家铁路罐车容积计量站齐鲁分站） JJF1719—2018
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (7) (9) (10) (11) (12)
范围 2 引用文件. 3 术语. 4 概述· 5 计量特性 5.1重复性… 5.2 示值误差. 6校准条件· 6.1环境条件.. 6.2校准用标准器及配套设备 7 校准方法· 7. 1 校准前准备 7. 2 重复性 7.3 示值误差· 8 校准结果表达· 9 复校时间间隔附录A 三维激光扫描法的罐体容积计算附录B 校准记录附录 C 容量比较法测量检测罐参考容积附录D 容积温度修正公式附录E 校准证书内容附录F 示值误差的测量不确定度评定
1
I JJF1719—2018
引言
本规范依据JJF1071—2010 0《国家计量校准规范编写规则》制定的规则和JJG140 《铁路罐车容积》编写。
本规范为首次发布。
II J.JF1719—2018
铁路罐车和罐式集装箱容积三维激光扫描仪校准规范
1范围
本规范适用于铁路罐车和罐式集装箱容积三维激光扫描仪（以下简称“扫描仪”的校准。 2引用文件
本规范引用下列文件： JJG140一2018铁路罐车容积凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1罐体容积tankcapacity［JJG140—2018，3.1]
标准温度20℃时罐体内表面顶部水平切面以下的容积。
3.2容积表tankcapacitytable
标准温度20℃时铁路罐车和罐式集装箱内高度和容积对应关系的数据表。
3.3数据处理软件dataprocessingsoftware
根据测量点云计算铁路罐车和罐式集装箱容积，得出容积表的计算机程序。
3.4检测罐testingtank
用于铁路罐车和罐式集装箱容积三维激光扫描仪校准的，具有特定型号和一定容积的铁路罐车和罐式集装箱罐体。
4概述
扫描仪用于测量铁路罐车和罐式集装箱（以下简称“铁路罐车、箱”）容积。扫描仪外形示意图如图1所示。其原理是通过三维激光扫描技术扫描罐内壁，采集点云，通过数据处理软件计算铁路罐车、箱容积表。
5
1
8
图1扫描仪外形示意图
1一电池；2一数据存储介质接口；3一启动/暂停键；4一显示屏；5一电源键；
6一反射滤光镜；7一激光发射器；8一安装底座
1 JJF1719—2018
7校准方法 7.1校准前准备
校准前应完成以下准备工作： a）按附录B.2准备校准记录 b）确认扫描仪无影响计量特性的外观和机电功能方面的缺陷；标记检尺点；设置
扫描仪扫描参数，使扫描点数不少于100万点。
c）采用倒置或正置方式安装扫描仪。 采用倒置安装方式时，将扫描仪稳定倒置悬挂在架设于检测罐人孔座上沿的三脚架
上；扫描仪架设位置一般应处于人孔下沿0.2m处。
采用正置安装方式时，将扫描仪稳定正置安装在架设于检测罐底部检尺点附近的三脚架上；扫描仪架设高度一般不高于1m；调整三脚架位置，使检尺点标记处于扫描仪扫描范围内。
安装完成后，调整三脚架架设姿态，通过扫描仪自带的电子水准器观察扫描仪水平程度，使其处于自动水平补偿范围内。扫描仪安装如图2所示。
d）确认环境温度等条件满足要求。
1
2
3
4
2
15
图2扫描仪安装示意图
1一检测罐；2一三脚架：3一人孔；4一扫描仪：5一检尺点
7.2重复性
使用标记容积较小的检测罐进行重复性试验；通过容量比较法测得检测罐标记容积
83%～95%之间任一点的容积值，测量其对应液位高度H，操作方法见附录C；对检测罐进行多次重复扫描测量（一般重复测量36次），用温度计测量环境温度，运用数据处理软件计算容积表并按附录D将其修正至标准温度20℃时的容积：在每次扫描得到的容积表中，读取H对应的容积V；。按极差法计算重复性，极差系数见表2。
表2极差系数 5
7 2.70
9 2. 97
测量次数
3 1. 69
6 2.53
8 2.85
4 2.06
2.33
c 7.3示值误差
一般情况下，选取不少于2台不同型号的检测罐进行示值误差校准，其标记容积应
3
