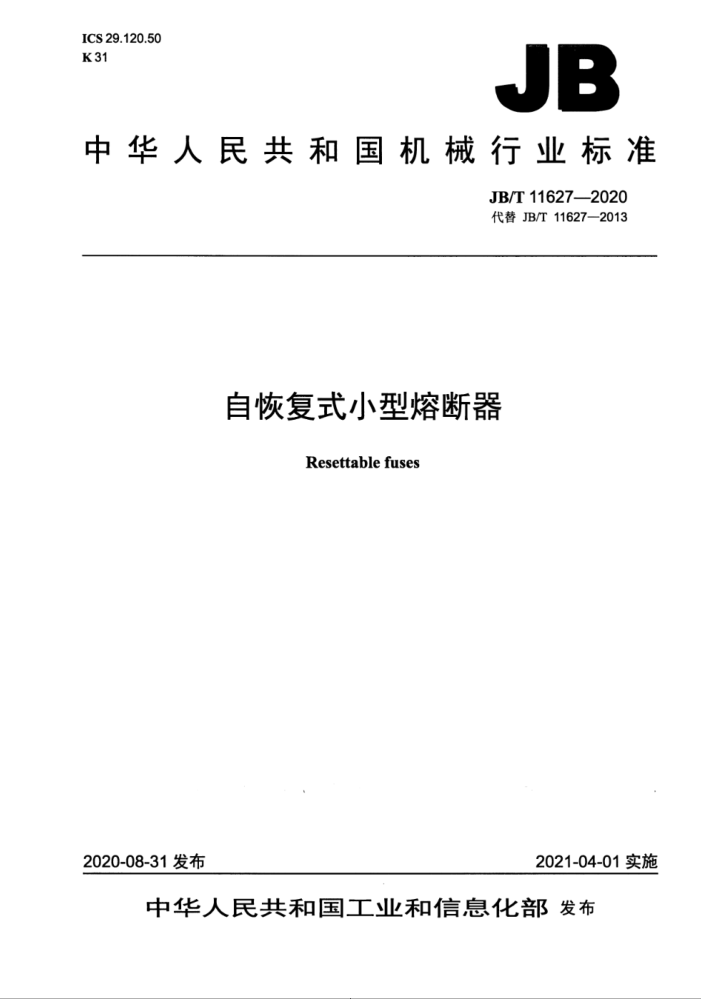

ICS 29.120.50 K31
JB
中华人民共和国机械行业标准
JB/T11627—2020 代替JB/T11627—2013
自恢复式小型熔断器
Resettable fuses
2020-08-31发布
2021-04-01实施
中华人民共和国工业和信息化部发布 JB/T11627—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4通用要求..
I
4.1试验的一般条件 4.2型式试验 5标准额定值 5.1 优选额定电压 5.2 优选保持电流， 5.3 优选最大电流. 5.4 优选气候类别. 5.5 优选碰撞试验严酷等级. 5.6 优选冲击试验严酷等级. 5.7 优选振动试验严酷等级. 6标志 7尺寸和端子 7.1 尺寸 7.2端子.. 7.3 端子的可焊性. 7.4 耐焊接热.. 8电气要求 8.1 零功率电阻试验 8.2 电阻-温度特性测量试验 8.3 保持电流试验 8.4 触发时间试验 8.5 表面温度试验. 8.6 老化试验。 8.7 冷热潮湿试验 8.8 过载试验 8.9 耐久性试验. 8.10 冷环境动作循环试验 8.11 限制短路试验 8.12 热逃离试验 8.13 介电强度试验 8.14 绝缘电阻（仅对绝缘型自恢复式小型熔断器） 8.15 振动. 8.16 碰撞.
U
C
6
.6
6
.7
8
10 10 11 11 12 12 .12 .13
. 13 .14 .15 .15 .16 .16
I JB/T11627—2020
8.17冲击 8.18气候顺序. 附录A（资料性附录）试验板和试验用熔断器支持件参考文献
16 16
..18 20
图1 表面贴装的自恢复式小型熔断器的弯曲夹具图2限制短路试验电路图A.1试验板. 图A.2 试验用熔断器支持件
14 .18 19
表1型式试验一览表表2频率及扫描总次数. 表3分类等级和允许温度偏差表4试验电压与额定电压的对应关系。 表5每个气候类别的循环次数.
...
6
-
4
..17
1 JB/T11627—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T11627-2013《自恢复式小型熔断器》，与JB/T11627—2013相比主要技术变化如下：
增加了自恢复式小型熔断器干燥和恢复的要求（见4.1.6)；根据第8章的内容，型式试验一览表中增加了对应的试验（见表1）：一增加了优选气候类别优选碰撞试验严酷等级，优选冲击试验严酷等级，优选振动试验严酷等级的要求（见5.4~5.7）：增加了绝缘电阻振动、碰撞、冲击、气候顺序的要求（见8.14～8.18）。
本标准由中国机械工业联合会提出。 本标准由全国熔断器标准化技术委员会（SAC/TC340）归口。 本标准起草单位：中国电器科学研究院有限公司、百富电子有限公司、南京萨特科技发展有限公
司、厦门赛尔特电子有限公司、好利来（中国）电子科技股份有限公司、好利来（厦门）电路保护科技有限公司、AEM科技（苏州）股份有限公司、东莞市贝特电子科技股份有限公司、西安中熔电气股份有限公司：威凯检测技术有限公司、漳州雅宝电子有限公司、旭程电子（深圳）有限公司。
本标准主要起草人：邹建强、高康平、赵国华、南式荣、林绿波、林文渊、赖文辉、汪立无、严文华、石晓光、李细琴、刘用东、黄奇波、马瑞。
本标准所代替标准的历次版本发布情况为：
JB/T11627-2013。
III JB/T11627—2020
自恢复式小型熔断器
1范围
本标准规定了自恢复式小型熔断器的术语和定义、通用要求、标准额定值、标志、尺寸和端子、电气要求。
本标准适用于额定电压不超过600V、保持电流不超过30A：由聚合物正温度系数材料（PPTC）构成的自恢复式小型熔断器。
注：自恢复式小型熔断器可用于电池、开关电源、IT产品（如手机、USB等接口）、照明器具等产品的保护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T2421.1-一2020环境试验概述和指南 GB/T2423.1—2008 8电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2—2008 电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4—2008E 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+
12h循环）
GB/T2423.5—2019 环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10一2019环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17—2008 电工电子产品环境试验第2部分：试验方法试验Ka：盐劳 GB/T2423.21—2008 电工电子产品环境试验第2部分：试验方法试验M：低气压 GB/T2423.28—2005 电工电子产品环境试验第2部分：试验方法试验T：锡焊 GB/T2423.60—2008 电工电子产品环境试验第2部分：试验方法试验U：引出端及整体安装
件强度
EC60068-2-58：2004电工电子产品环境试验第2-58部分：试验方法试验Td：表面贴装式元件的可焊性、耐金属镀层熔化和耐焊接热试验方法［Environmentaltesting一Part2-58：Tests-TestTd： Test methods for solderability, resistance to dissolution of metallization and to soldering heat of surface mountingdevices(SMD)J
3术语和定义
下列术语和定义适用于本文件。
3.1
器件device 用于实现某一特定目的或完成某一特定功能的一种机件或零件。本标准中器件指构成自恢复式小型
熔断器熔断及自恢复功能的主体元件。
1 JB/T11627—2020
3.2
自恢复式小型熔断器 resettablefuse 种用于电路保护的被动性器件。 注：当电路出现过载或因过载而产生超温的情况时，其利用PTC材料的电阻值随温度升高而阶跃升高的特性来切断
电路，从而达到保护电路的目的：而在故障排除及断电后，其又能自行复位。
3.3
带引线的自恢复式小型熔断器resettablefuses with wire teminations 直接焊接到印制电路板上，并将引线插入到相应的已设计好的孔中的自恢复式小型熔断器。
3.4
表面贴装的自恢复式小型熔断器surfacemountresettablefuses 通过焊料或其他方式将其导体直接附着到印制电路板的表面上，而不需要将其引线插入到相应的
已设计好的孔或插槽中的自恢复式小型熔断器。 3.5
季功率电阻值 zero power resistance 在给定的温度环境下，自恢复式小型熔断器在由其内部发热而引起的电阻值变化对于测量总误差而
言可以忽略不计的条件下所测的电阻值。
注：PTC热敏元件的任一电阻值均与所加的电压模式（交流、直流）和电压高低有关。
3.6
标称零功率电阻值nominal zeropowerresistance 小型熔断器零功率电阻的参考值。 注：对于该值的给出，产品详细规范中宜说明下列测量条件：
参考温度，优选25℃：一所使用电压（DC或AC)。
3.7
电阻-温度特性曲线characteristics curvebetween resistance and temperature 在给定的条件下，表达测得的小型熔断器的零功率电阻与温度之间关系的曲线谱图。
3.8
触发电阻 I tripped resistance Rtr 在最高电压Umx下，自恢复式小型熔断器处在触发状态时的电阻值。 注1：触发电阻根据自恢复式小型熔断器两端的电压降值除以流过它的稳定状态电流I计算得到。 注2：触发电阻亦可根据自恢复式小型熔断器在触发时两端电压降与耗散功率计算得到：见公式（1)。
R.=U-/Pa
(1)
式中： Rt—触发电阻，单位为欧（2)： U—两端电压降：单位为伏（V) Pa——耗散功率，单位为瓦CW)。
3.9
表面温度 surface temperature T. 自恢复式小型熔断器在正常的操作条件下，即在最高电压U下，流过保持电流L和稳定状态电
流Is时，其表面的温度。
1）为使用方便，以下标称零功率电阻值简称为零功率电阻值。
2 JB/T11627—2020
注：流过稳定状态电流I时的表面温度是指非正常条件下的表面温度。 3.10
动作温度switchingtemperature Trw 在达到此温度后，自恢复式小型熔断器的电阻会随温度的增加而阶跃增加。
3.11
热逃离温度thermal runawaytemperature TR 自恢复式小型熔断器的电阻-温度特性曲线上的一个高温度点，在这个温度点后，当温度升高时，
它的电阻值不再随温度的升高而加大。 3.12
室内温度indoortemperature 涉及室内使用，通常是（25土2）C或者由制造厂规定的温度。
3.13
室外温度outdoortemperature 涉及室外使用，0℃或更低的温度。
3.14
额定电压 rated voltage Ur 制造厂规定的自恢复式小型熔断器能长期承受的电压值。
3.15
最高电压 maximum voltage Umax 制造厂规定的自恢复式小型熔断器能承受的最大电压值。
3.16
最大电流 E.maximum current Imax 制造厂标定的，在操作温度范围内自恢复式小型熔断器所能承受的最大电流值。
3.17
保持电流holdingcurrent Ih 在特定的环境温度下（优选25℃），在由制造厂规定的一段特定时间内：流过自恢复式小型熔断器
的并能使它保持在低阻值（接通）状态的最大电流值。 3.18
触发电流trip current Itrip 制造厂声称的，在特定的环境温度下（优选25℃），流过自恢复式小型熔断器的并能使它由低阻值
（接通）状态转变到高阻值（断开）状态的最小电流值。 3.19
稳定状态电流 steady-state current 泄漏电流leakage current Iss (le) 在（25土2）℃的静止空气环境中或者在制作厂规定的温度下达到热平衡后，自恢复式小型熔断器
两端施加额定电压并且处在高阻值状态时测得的流过它的电流值。
3 JB/T11627—2020
3.20
短路电流 short-circuit current Isc 在阻抗保护的电路中能流过的最大电流值。
3.21
触发时间timetotrip Ttrip 在基准温度和额定电压下，自恢复式小型熔断器将制造厂标定的触发电流限制到其20%的值时所需
要的时间。
4通用要求
4.1试验的一般条件 4.1.1除非另有规定，所有试验应在下述标准条件下进行：
基准温度（25土2）℃（或者由制造厂规定的温度）：一相对湿度45%～75%：气压86kPa～106kPa 所有试验的温度波动应控制在土2℃以内。 当在规定温度以外的温度下进行试验时，应将试验结果校正到规定温度时的值。
4.1.2除非另有规定，试验应在额定频率和额定电压下进行。
如果试验样品有多个额定温度或多个电气额定值，试验应在每个温度和额定值下进行，除非一个温度或电气额定值能代表其他的额定值。 4.1.3需要封闭控温的所有试验都应在规定试验温度下将试验样品放入一均匀不传导，无腐蚀、不衰减的介质中，在记录测量结果以前试验样品应已达到热稳定。
热稳定是指在试验过程中，热电偶测量的温度值连续3次变化不超过1℃时的状态，每次测量之间
的间隔不少于5min。 4.1.4试验报告中应记录试验过程的环境温度 4.1.5试验过程中，试品不应暴露在气流、太阳光直接照射或者其他可能引起误差的环境当中。 4.1.6规定要求干燥时，在测量之前，自恢复式小型熔断器应按详细规范的规定采用程序I或程序Ⅱ 的条件加以处理。
a）程序I：在温度为（55土5）C、相对湿度不超过20%的烘箱中放置（24土4）h： b）程序Ⅱ：在温度为（100土5）℃C的烘箱中放置（36土4）h。 将自恢复式小型熔断器从烘箱中取出后应放在具有适当干燥剂（如硅胶或活性氧化铝）的干燥器中
冷却并保持到规定的试验开始时，才从干燥器中取出。
要求恢复时，自恢复式小型熔断器应在试验的标准大气条件下恢复1h～2h。 4.2型式试验 4.2.1试验样品应根据8.1中试验的结果，按零功率电阻值递减值的顺序分选，然后连续编号，将零功率电阻值最大的样品编上数字较小的编号。随后按表1的规定进行试验
