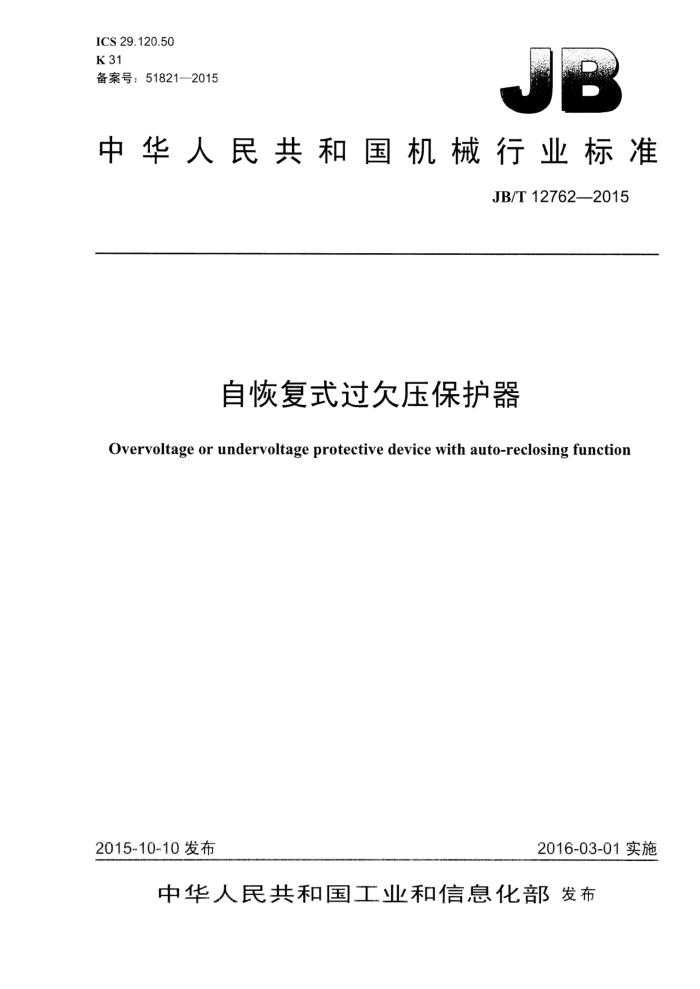

ICS 29.120.50 K31 备案号：51821--2015
中华人民共和国机械行业标准
JB/T 12762-—2015
自恢复式过欠压保护器
Overvoltage or undervoltage protective device with auto-reclosing function
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中 华人民共和国
机械行业标准自恢复式过欠压保护器
JB/T 12762—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·2.25印张·74千字
2016年6月第1版第1次印刷
定价：33.00元
*
书号：15111·13445 网址: http: //www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 12762--2015
目 次
前言
IV
范围. 2规范性引用文件 3术语和定义. 4　分类
4.1 根据结构类型 4.2 根据极数 4.3 根据带与不带过电流保护型式. 4.4 根据瞬时脱扣电流..
4.5 根据安装方. 4.6 根据有无操作手柄合分装置， 4.7 根据电压保护类型 5特性 5.1特性概要 5.2 额定量和其他特性. 5.3标准值和优选值 6标志和其他产品信息. 使用和安装的标准工作条件， 7.1 周围空气温度范围. 7.2 海拔... 7.3 大气条件 7.4 安装条件. 7.5 污染等级 8 结构和操作要求. 8.1 机械设计 8.2 电击保护 8.3 介电性能 8.4 温升 8.5 动作特性 8.6 机械和电气寿命 8.7 过载性能， 8.8 在短路电流下的性能 8.9 耐机械冲击和撞击性能. 8.10 耐热性 8.11 耐异常发热及耐燃性 8.12 可靠性 8.13 电磁兼容（EMC） 8.14 防锈
.....
........
...........
7
........
.................
10 10 .10 10 11 11 11 11 11 12 12
o...D.ot.
..e........
L
12 JB/T 12762—2015
8.15 电子元件抗老化性能试验
12 12 12 13 13
9
9.1 概述... 9.2 试验条件.. 9.3 标志的耐久性 9.4 螺钉、载流部件和连接的可靠性. 9.5 连接外部铜导线的螺纹型接线端子的可靠性. 9.6 电击保护... 9.7 介电性能 9.8 温升试验. 9.9 动作特性.. 9.10 机械和电气寿命 9.11 过载性能. 9.12 自由脱扣机构 9.13 短路试验. 9.14 机械应力. 9.15 耐热性， 9.16 耐异常发热和耐燃性（灼热丝试验） 9.17 可靠性.. 9.18 电磁兼容（EMC） 9.19 防锈 9.20 电子元件抗老化性能. 9.21 自动恢复功能闭锁装置附录A（规范性附录） 型式试验的试验程序和试品数量 A.1试验程序 A.2提交全部试验程序的试品数量 A.3基本设计结构相同的一个系列OUPA同时提交试验时，简化试验程序的试品数量.…. ...... 27 附录B（规范性附录） 常规试验
.. 13
13
..................
.13 14 14
...18 19
19 22 22
+.............
..PW* .........
PE
..........
... 22
...
22 23 .24
....4.
.24 25 ..25
..26.
......
29 29 ..29
B.1 概述. B.2脱扣试验. B.3介电强度试验参考文献
..
...........
30
图1 过欠压动作特性试验电路示例图 2 接负载时过欠压动作寿命试验电路示例
14 .18
..............
表1 过电流瞬时脱扣的标准范围表2最小电气间隙和爬电距离表3温升值表4过电压动作时间和最小不驱动时间的限值，表5型式试验项目表6 短路试验项目表7 试验项目
.10 10 12 19 .21
II JB/T 12762--2015
表 A.1 试验程序… 表 A.2 全部试验程序的试品数量表A.3 简化试验程序的试品数量表 A.4 带过电流保护的具有不同的瞬时脱扣特性的一个系列OUPA的试验程序.…. .28.
...25 ........ 26
..
.27
I11 JB/T 12762—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国低压电器标准化技术委员会（SAC/TC189）归口。 本标准负责起草单位：上海电器科学研究院、苏州未来电器有限公司。 本标准参加起草单位：北京ABB低压电器有限公司、上海良信电器股份有限公司、罗格朗低压电
器（无锡）有限公司、施耐德电气（中国）有限公司上海分公司、北京明日电器设备有限责任公司、杭州之江开关股份有限公司、江苏凯隆电器有限公司、浙江正泰电器股份有限公司、上海电器陶瓷厂有限公司、北京北元电器有限公司、巨邦电气集团有限公司、浙江展瑞电气有限公司、北京广发电气有限公司、浙江科明电子有限公司、扬州新菱开关制造有限公司、环宇集团有限公司、杭州鸿雁电力电气有限公司、沈阳斯沃电器有限公司、厦门大恒科技有限公司、上海舒兹智能电气有限公司、无锡智卓电气有限公司、上海电器设备检测所、上海西门子线路保护系统有限公司。
本标准主要起草人：龚骏昌、黄业、徐惠兴、栗惠。 本标准参加起草人：王农、范建国、傅凯、李祎博、许晓光、马雪峰、闫曙玲、司莺歌、王碧云、
余朝友、波官勇、叶进福、屠胜銮、章旭晨、潘少军、李丽芳、牟涛、刘宏瑞、李欣、姚海松、吴振锋、 周大俊、周纲。
本标准为首次发布。
IV JB/T 12762--2015
自恢复式过欠压保护器
1范围
本标准规定了自恢复式过欠压保护器（以下简称OUPA）的术语和定义、分类、特性、标志和其他产品信息、使用和安装的工作条件、结构和操作要求、试验。
本标准适用于交流额定频率为50Hz、额定电压不超过400V（相对中性线电压为230V）、额定电流不超过 125 A的 OUPA。
本标准适用于下述OUPA：其主要用于家用及类似用途的低压配电线路，当线路故障引起过电压或欠电压时能自动断开，并能自动检测线路电压，当线路电压恢复正常时能自动闭合。OUPA预期用于污染等级2的环境中。
注：OUPA的安装和使用参见JGJ242—2011中6.3.2的规定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5465.2一2008电气设备用图形符号第2部分：图形符号 GB10963.1一2005电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的
断路器
GB14048.1一2012低压开关设备和控制设备第1部分：总则
GB16916.1一2014家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB） 第1部分：一般规则
GB16917.1-2014家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB18499—2008家用和类似用途的剩余电流动作保护器（RCD）电磁兼容性
3术语和定义
GB10963.1-2005、GB 16916.1--2014、GB16917.1—2014界定的以及下列术语和定义适用于本文件。
本标准中所用术语“电压”和“电流”均为有效值。 JB/T 12762—2015
3.1
自恢复式过欠压保护器 overvoltage or undervoltage protective device with auto-reclosing function (OUPA)
能自动检测线路电压，当线路中过电压或欠电压超过规定值时能自动断开，当线路电压恢复正常时能自动闭合的装置。
注：仅在过电压或欠电压超过规定值时自动断开后，线路电压恢复正常时才能自动闭合的装置。
3.2
工频过电压power frequency overvoltage 供电系统中工频电压升高至高于规定临界值。 注：该电压为相对中性线电压。
3.3
工频欠电压 power frequency undervoltage 供电系统中工频电压降低至低于规定临界值。 注：该电压为相对中性线电压。
4　分类
4.1根据结构类型 4.1.1整体式
过欠压检测单元、自动闭合开关装置在一个壳体内的OUPA。 注1：OUPA也可具有其他保护功能，此时应符合相应标准的要求。 注2：不带过电流保护的OUPA应与其他过电流保护电器串联连接在电路中使用。
4.1.2组装式
通过机械方式将过欠压检测单元、自动闭合开关装置组装而成的OUPA。 注1：同4.1.1中注 1。 注2：可以工厂组装，也可以现场组装。
4.2根据极数
OUPA根据极数可分为：
单极二回路OUPA; 注：对中性线不能断开的OUPA，当中性线断线或错接线使OUPA 断开时，其下端的电子式RCD发生接地故
障可能不会动作。这种情况下，RCD的安装应符合相关安装规程，例如应符合GB13955、GB16895.4、 GB16895.21等的规定。 二极 OUPA; 三相四极OUPA; -四极OUPA。
4.3根据带与不带过电流保护型式
OUPA根据带与不带过电流保护型式可分为：
-带过电流保护的OUPA； -不带过电流保护的OUPA。
2
