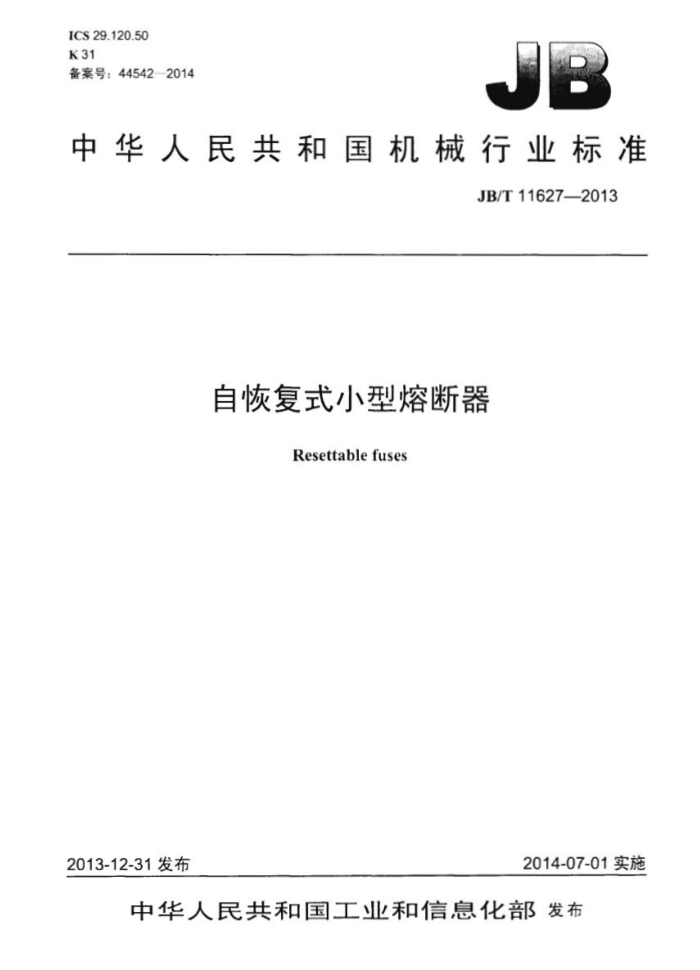

ICS29.120.50 K31 备案号：44542—2014
中华人民共和国机械行业标准
JB/T11627—2013
自恢复式小型熔断器
Resettable fuses
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11627—2013
目 次
前音 1范围 2 规范性引用文件 3 术语和定义 4通用要求， 4.1试验的一般条件 4.2型式试验. 5标准额定值 5.1优选额定电压 5.2优选保持电流 5.3优选最大电流. 6标志... 7尺寸和端子 7.1尺寸. 7.2端子 7.3端子的可焊性 7.4耐焊接热电气要求
III
0
8.
8.1 零功率电阻试验 8.2 电阻-温度特性山线测量 8.3 保持电流试验... 8.4 触发时问试验 8.5 表面温度试验， 8.6 老化试验 8.7 冷热潮湿试验 8.8 过载试验， 8.9 耐久性试验 8.10 冷环境动作循环试验 8.11 限制短路试验， 8.12 热逃离试验.. 8.13 介电耐压试验，附录A（资料性附录）试验板和试验座参考文献图1表面贴装的自恢复式小型熔断器的弯曲夹具图2 限制短路试验电路图A.1试验板示意图A.2试验用熔断器率，
10 10 11 11 11 12 13 13 15 17
12 15 16 JB/T11627-2013
表1型式试验一览表表2分类等级和充许温度偏差表3试验电压与额定电压的对应关系
10 .13
II JB/T11627-2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国熔断器标准化技术委员会 （SAC/TC340）归口。 本标准起草单位：中国电器科学研究院有限公司、泰科电子瑞侃电路保护部。华德电子股份有限公
司，好利来（中国）电子科技股份有限公司，南京萨特科技发展有限公司、旭程电子（深圳）有限公司、 力特保险丝有限公司、东莞市贝特电子科技股份有限公司、广州威凯检测技术有限公司、AEM科技（苏州）股份有限公司。
本标准主要起草人：邹建强、蔡军、刘建勇、颜琼章、李柴陵、南式荣、董、黄奇波、张军衍、 何旭斌、郑索平、孔春迅、赖文辉、陆秀荣。
本标准为首次发布
III JB/T11627—2013
自恢复式小型熔断器
1范围
本标谁规定了自恢复小型熔断器的尺寸和端子，电气要求，试验方法的技术要求本标准适用了额定电压不超过600V、保持电流不超过30A的，由聚合物正温度系数材料（PPTC）
构成的自恢复式小型熔断器。
本标准不适用于具有分断电路电流能力的含有可熔体结构的小型熔断器。 注：白恢复式小型熔断器可用于电池、开关电源IT产品（如手机、USB等接口）、照明器具等产品的保护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用了本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用工本文件。
GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差 GBT2423.28-2005电工电子产品环境试验第2部分：试验方法试验T：锡焊 GBT2423.602008电T电子产品环境试验第2部分：试验方法试验U：引出端及整体安装
件强度
IEC60068-2-58电T电子产品环境试验第2部分：试验方法试验Td：表面贴装式元件的可焊性：耐金属镀层熔化和耐焊接热试验方法［EnvironmentaltestingPart2-58：Tests-TestTd：Testmethodsfor solderability, resistance to dissolution of metallization and to soldering heat of surface mounting devices (SMD))
3术语和定义
下列术语和定义适用下本文件。
3.1
正温度系数器件positivetemperaturecoefficientdevice 在规定的温度范围内，电阻值随着温度升高施显著升高的器件。
3.2
器件device 用丁某一特定目的或完成某一特定功能的一种机件或零件。本标准中器件指构成自恢复式小型熔断
器熔断及自恢复功能的上体元件。 3.3
聚合物正温度系数器件PolymericPTC 由聚合物材料制成的具有电阻正温度系数特性的器件。
3.4
自恢复式小型熔断器：resettablefuse 种用丁电路保护的被动性器件。当电路出现过载或因此引起的超温的情况，其利用PTC材料的
电阻值随温度升高而阶跃升高的特性来切断电路，从而达到保护电路的目的：而当故障排除及断电后，它又能白行复位。
- JB/T11627—2013
3.5
带引线的自恢复式小型熔断器resettablefuseswithwireteminations 设计专门用十直接焊接到印制电路板上，并将引线插入到相应的已设计好的孔中的自恢复式小型熔
断器。 3.6
表面贴装的自恢复式小型熔断器surfacemountresettablefuses 通过焊料或其他方式将其导体直接附差到印制电路板的表面上，而不需要将其引线插入到相成的已
设计好的孔或插槽中的自恢复式小型熔断器。 3.7
零功率电阻值 zero power resistance 在给定的温度环境下，自换复式小型熔断器的电阻值，由其内部发热而起的电阻变化，对丁测量
总误差而音，可以忽略不计的条件下所测到的电阻值。
注：PTC热敏元件的任一电阻值均所加的电压模式（交流，直流）和电压人小有关
3.8
标称零功率电阻值nominal zero powerresistance 小型熔断器零功率电阻的参考值。 注：对于设值的给出。产品详纠规范中应说明下列测量条件
一参考温度：优选25℃：一所使用电（DC或AC）。
3.9
电阻-温度特性曲线 resistance/ temperature characteristics curve 在给定的条件下，测得的小型熔断器的等功率电阻与温度之问的关系。代表这种关系的曲线谱图为
白恢复式小型熔断器电阻-温度特性曲线。 3.10
触发事件 trip event 当有一个过电流脉冲流过白恢复式小型熔断器时，作为响应，白恢复式小型熔断器从低电阻阶跃上
升到高限流电阻的开关动作。 3.11
触发电阻值 tripped resistance (R.) 在最大电压（Umx）下，自恢复式小型熔断器处在触发状态时的电阻值。触发电阻根据自恢复式小
型熔断器两端的电压降值除以流过它的稳定状态电流计算得到。
触发电阻值办可根据自恢复式小型熔断器在触发时两端电压降与耗散功耗计算得到：
R.-U/P.
3.12
触发后电阻值resistanceaftertrip（Rt）白快复式小型熔断器在触发且切除电源后，在室温下1h的电阻值。
3.13
表面温度 surface temperature (T) 在正带的操作条件下，即自恢复式小型熔断器在最大电压（U）下，流过保持电流（）和稳定
中
状态电流（1）时。其表面的温度。
注：流过稳定状态电流（1a）时的表面温度足指非正带条件下的表面温度
1为使用方便，后文中的“标称零功率电阻值”办简称为“零功率电阻值“
2 JB/T116272013
3.14
动作温度switchingtemperature（Tsw）当达到此温度后，自恢复式小型熔断器的电阻会随温度的增加而阶跃增加，
3.15
热逃离温度thermal runawaytemperature（T）白恢复式小型熔断器的电阻-温度特性山线上的一个高温度点，在这个温度点后，当温度升高而它
的电阻值不再随温度的升高而增大。 3.16
室内温度indoortemperature 涉及室内使用，通常是25℃士2℃或者由制造商规定的温度。
3.17
室外温度 outdoor temperature 涉及室外使用，0℃或更低的流度。
3.18
额定电压 rated voltage (V) 制造商声称的自恢复式小型熔断器能长期承受的电压值
3.19
最大电压maximumvoltage（Vma）制造商声称的自恢复式小型熔断器能承受的最高电压。
3.20
最大电流maximum current（Imax）制造商标定的，对丁操作温度范围内白恢复式小型熔断器所能承受的最大电流值。
3.21
保持电流holdingcurrent（in）在特定的环境温度（优选25℃）下，在由制造商规定的一段特定时问内，流过自恢复式小型熔断
器并能使它保持在低电阻值（接通）状态的最大电流值。 3.22
触发电流trip current (Itrip）制造商声称的：在特定的温度（优选25℃）下，流过自恢复式小型熔断器使得它由低电阻值（接
通）状态转变到高电阻值（断开）状态的最小电流值。 3.23
稳定状态电流（s）［漏电流（le） steady-state current (ls)[leakage current (e)] 在25℃土2℃的静止空气环境中或者在制作商规定的温度下达到热平衡后，白恢复式小型熔断器两
端施加额定电压并且处在高电阻值状态时测得的流过它的电流值。 3.24
短路电流short-circuitcurrent（Ise）在阻抗保护的电路中能流过的最大电流值。
3.25
耗散功率 power dissipation (Pa) 在稳定状态下，白恢复式小型熔断器在最高电压下有电流流过时的耗散功率。
3.26
触发时间timetotrip（Trip）在基准温度和额定电压下，自恢复式小型熔断器将制造商标定的触发电流限制到其20%的值时所
3 JB/T116272013
需要的时问。
4通用要求
4.1试验的一般条件 4.1.1除非另有规定：所有试验应该在下述标准条件下进行：
基准温度25℃土2℃（或者由制造商规定的温度）：
一
相对湿度45%~75%：气用86kPa~106kPa 除非另有规定，所有试验的溢度应控制在土2℃以内当在规定温度以外的温度下进行试验时，应将试验结果校正到规定温度时的值。
4.1.2除非另有规定，试验应在额定频率和额定电压下进行。
试验样品如果有多个额定温度或多个电气额定值的，试验应在每个温度和额定值下进行，除非一个温度或电气额定值能代表其他的额定值。 4.1.3需要封闭控温的所有试验都应在规定试验温度下将试验样品放入一均匀、不传导、光腐蚀、不衰减的介质中，在记录测量结集以前试验样品成已达到热稳定。
热稳定是指在试验过程中，热电偶测量的温度值连续3次读数不超过1C时的状态，每次测量之间的时问问隔不少于5min 4.1.4试验报告中应记录试验过程的环境温度。 4.1.5试验过程中，试品不应暴露在气流、太阳光真接照射或者其他可能引起误差的环境当中。 4.2型式试验 4.2.1试验样品应根据7.1试验的结果，按零功率电阻值递减值的顺序分选，然后连续编号，将零功率电阻值最大的样品编上数字较小的输号。随后按表1的规定进行试验 4.2.2试验所需的样品数量按照表1中规定的编号数量进行，进行所有项目试验时，均不允许出现任何一次失效。 5标准额定值
5.1 优选额定电压
6V.9V.12V.16V.30V.33V.40V,60V.72V.90V.120V.130V.180V.220V.240V. 250V,400V,600V. 5.2优选保持电流
0.03A,0.05A.0.10A,0.15A,0.17A,0.20A,0.25A,0.30A.0.40A,0.50A,0.65A,0.75A 0.90A1.10A,1.35A,1.60A.1.85A.,2.10A,3.00A.4.00A.5.00A,6.00A.8.00A.10.00A. 15.00A. 16.00A.20A, 25A,30A. 5.3优选最大电流
IA,3A.4A.5A.6A,8A.10A,15A.20A.30A.40A.100A.
