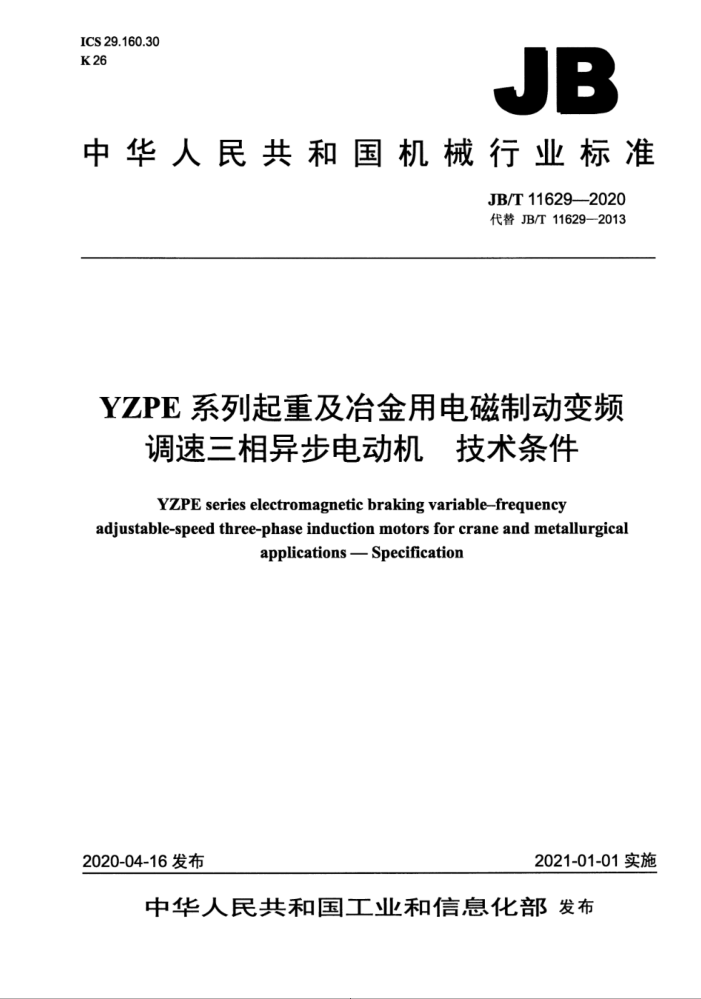

ICS29.160.30 K 26
JB
中华人民共和国机械行业标准
JB/T11629—2020 代替JB/T11629—2013
YZPE系列起重及治金用电磁制动变频
调速三相异步电动机技术条件 YZPE series electromagnetic braking variable-frequency
adjustable-speed three-phase induction motors for crane and metallurgical
applicationsSpecification
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T116292020
目 次
前言 1范围. 2规范性引用文件， 3型式、基本参数与尺寸 4技术要求. 5试验方法 5.1总则...
I1
10 12
5.2 尺寸及公差检查. 5.3 机械外观检查 5.4 电磁制动器制动机构的检查 5.5 机械释放装置的检查. 5.6 匝间耐冲击电压试验. 5.7 振动的测定 5.8 噪声的测定. 5.9 绕组热试验 5.10 负载特性曲线的测定 5.11 旋转方向的检查. 5.12 外壳防护等级试验 5.13 交变湿热试验， 5.14 安全性能检验 6检验规则
13 3 13 13
13 13 13 13 13 14 14 14 14 14 14
6.1 检验分类 6.2 检查试验 6.3 型式试验 7标志，包装与保用期.. 附录A（规范性附录）电动机的制造范围、尺寸和公差附录B（规范性附录）静态制动力矩的测定方法
1A
15 16 18 27
图1IM1001、IM1003卧式安装的电动机（机座号112M、132M带风扇，机座号112M～315M
带轴流风机）图2IM3001、IM3003卧式安装的电动机（机座号112M132M带风扇，机座号112M～225M带轴
流风机）
+...6
图3IM3011IM3013立式安装的电动机（机座号112M132M带风扇：机座号112M～315M带轴
流风机）
图4电动机的负载特性曲线图A.1IM1001IM1003卧式安装的电动机（机座号112M132M带风扇，机座号160M～315L带轴
14
流风机）
.20
图A.2IM3001IM3003卧式安装的电动机（机座号112M、132M带风扇，机座号160M～280M带轴 JB/T11629—2020
2
流风机）
图A.3IM3011IM3013立式安装的电动机（机座号112M、132M带风扇，机座号160M～315L带轴
流风机）
24 27
图B.1 静态制动力矩测试示意图
表1冷却方法. 表2结构及安装型式表3标称功率、额定转矩、转子转动惯量。额定静态制动力矩、恒转矩频率范围、恒功率频率范围与
2
机座号的对应关系
表4外形尺寸、安装尺寸及公差（一）表5外形尺寸、安装尺寸及公差（二）表6外形尺寸：安装尺寸及公差（三）表7轴伸平键的尺寸及公差表8轴伸长度一半处的径向圆跳动公差. 表9径向及轴向圆跳动公差表10平行度公差. 表11平面度公差... 表12对称度公差表13最大转矩对额定转矩之比的保证值. 表14 各发热部位的温升限值或充许温度表15 空载时A计权声功率级噪声值。 表16 检验项目与试验方法表17 出线端标志表A.1 结构及安装型式表A.2 标称功率。额定转矩，转了转动惯量。恒转矩频率范围。恒功率频率范围与机座号的对应关系18 表A.3 外形尺寸、安装尺寸及公差（一
O
10 10 10 11
14 16
.18
21 23 25 26 26 26
表A.4外形尺寸、安装尺寸及公差（二）表A.5 外形尺寸、安装尺寸及公差（三）表A.6 轴伸平键的尺寸及公差。 表A.7 轴伸长度一半处的径向圆跳动公差表A.8 对称度公差
II JB/T11629—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T11629一2013《YZPE系列起重及冶金用电磁制动变频调速三相异步电动机技术条
件》，与JB/T11629-2013相比主要技术变化如下：
规范性引用文件中部分标准由强制性标准改为推荐性标准：一增加引用了GB/T756《旋转电机圆柱形轴伸》GB/T1096《普通型平键》GB/T1958《产
品几何技术规范（GPS）几何公差检测与验证》、GB/T22712《变频电机用G系列冷却风机技术规范》~JB/T12416《电磁失电制动器》，删除了GB/T13306—2011《标牌》 一增加了数据表表题：
一修改了表3中机座号315M起升用额定静态制动力矩的数值（见表3，2013年版的表3）；
修改了表4中机座号160M～225M的K基本尺寸及位置度公差、表5中机座号112M～225M 的S基本尺寸及位置度、表6中机座号112M～280M的S基本尺寸及位置度公差。表A.3中K 基本尺寸及位置度公差表A.4和表A.5中S基本尺寸及位置度公差C见表4-表6表A.3~ 表A.5，2013年版的表4～表6、表B.3～表B.5）；修改了表4～表6中机座号180L的Di及表A.3表A.5中机座号180M、180L的D2尺寸（见表4～表6表A.3表A.5，2013年版的表4～表6表B.3～表B.5）修改了表4中机座号180L315M的D尺寸的极限偏差、表5中机座号180L～225M的D尺寸的极限偏差、表6中机座号180L～315M的D尺寸的极限偏差（见表4～表6，2013年版的表4～表6 修改了表7及表A.6中轴伸平键的键宽公差（见表7、表A.6，2013年版的表7)：删除了4.4（见2013年版的4.4）；修改了表A.3～表A.5中机座号112M的D尺寸的极限偏差及机座号180M315L的E2尺寸的极限偏差（见表A.3～表A.5，2013年版的表B.3～表B.5）：修改了表A.3～表A.5中机座号200L的E的基本尺寸和极限偏差（见表A.3～表A.5，2013 年版的表B.3～表B.5）；
-
一删除了图1～图3中GD尺寸：一增加了电动机外观和装配质量的要求（见4.25》；一增加了电动机的测试项自（见4.26）；
检验项目以表格的形式表述（见表16）。 本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准负责起草单位：佳木斯防爆电机研究所、无锡港大电机有限公司、佳木斯电机股份有限
公司、无锡新大力电机有限公司江西江特电机有限公司、新乡市通用电机有限公司河南奔宇电机科技有限公司、安徽同华新能源动力股份有限公司、山西电机制造有限公司，陕西西北重型电机有限公司。
本标准参加起草单位：长航集团武汉电机有限公司，无锡市宏泰电机股份有限公司，坊市电机一
厂有限公司、无锡天宝电机有限公司。
IⅡI JB/T116292020
本标准主要起草人：王维越、徐敏、王卫平、陈江、周晓炎、李斌、郭文卿、丁洁、韩娅琴、 王丽萍、郑超、汤伟、薛荣辉、任爱冬、刘裕康、陈长燕。
本标准所代替标准的历次版本发布情况为：
JB/T11629—2013。
IV JB/T116292020
YZPE系列起重及冶金用电磁制动变频
调速三相异步电动机技术条件
1范围
本标准规定了YZPE系列起重及冶金用电磁制动变频调速三相异步电动机（机座号112一315）的
型式、基本参数与尺寸。技术要求、试验方法、检验规则以及标志、包装与保用期。
本标准适用于变频器供电的各种起重机械及冶金辅助设备电力传动用电磁制动三相异步电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
-
GB/T191包装储运图示标志 GB/T755 旋转电机定额和性能 GB/T756 旋转电机圆柱形轴伸 GB/T757 旋转电机圆锥形轴伸 GB/T997 旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032一2012三相异步电动机试验方法 GB/T 1096 普通型平键 GB/T1958 产品几何技术规范（GPS） 几何公差检测与验证 GB/T1971 旋转电机线端标志与旋转方向 GB/T1993 旋转电机冷却方法 GB/T4772.1 旋转电机尺寸和输出功率等级第1部分：机座号56～400和凸缘号55～1080 GB/T4942.1 旋转电机整体结构的防护等级（IP代码） ）分级 GB/T10068 轴中心高为56mm及以上电机的机械振动 振动的测量，评定及限值 GB/T10069.1 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB/T10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12351 热带型旋转电机环境技术要求 GB/T12665 电机在一般环境条件下使用的湿热试验要求 GB20237起重治金和屏蔽电机安全要求 GB/T22670 变频器供电三相笼型感应电动机试验方法 GB/T22712 变频电机用G系列冷却风机技术规范 GB/T22719.1交流低压电机散嵌绕组匝间绝缘 第1部分：试验方法 GB/T22719.2 交流低压电机散联绕组匝间绝缘 ：第2部分：试验限值 JB/T12416电磁失电制动器
1 JB/T11629—2020
3型式，基本参数与尺寸
3.1电动机型号示例说明如下：
YZPE 200 L 4
-
极数，4表示4极机座长度代号，L表示长机座轴中心高为200mm 起重及冶金用电磁制动变频调速三相异步电动机
3.2电动机的外壳与接线盒的防护等级为IP54（见GB/T4942.1）。含电磁制动器部分的防护等级为 IP23 。 3.3电动机冷却方法见本标准表1（见GB/T1993）。
表1冷却方法
冷却方法 IC411 IC416
制造范围（机座号）
112132 112~315
3.4电动机的结构及安装型式为IM1001IM1003~IM3001IM3003~IM3011、IM3013（见GB/T997），并按本标准表2的规定确定（若用户有特殊要求，按照本标准表A.1的规定）
表2结构及安装型式
代号 IM1001 IM1003 IM3001 IM3003 IM3011 IM3013
结构安装型式
制造范围（机座号）
112~160
中中曹中
180~315 112~160 180~225 112~160 180315
中
3.5电动机的工作制分为S2~S3~S4S5、S6、S7、S8及S9（见GB/T755），用户按S6、S7S8、 S9工作制订货时须与制造厂协商。电动机的定额是以断续周期工作制S340%为基准的断续周期工作定额（即基准工作制为S3，基准负载持续率为40%，每一工作周期为10min）。电动机按基准工作制出厂，也可按合同特指的工作制及功率出厂。 3.6电动机的额定电压为380V，基准频率为50Hz。
注：额定电压和基准频率是指电动机输出恒转矩和恒功率特性间的转折点相对应的电动机工作电压及频率。 3.7电动机的定子绕组为￥接法，根据需要也可以为△接法。 3.8电动机的极数为4极、6极、8极和10极。 3.9电动机在基准工作制时应按下列标称功率制造：1.5kW、2.2kW、3.0kW、4.0kW5.5kW、6.3kW、 7.5kw11kW15kw-22kw.30kw.37kW-45kW-55kW.63kW-75kW.90kW.110kW. 132kW（见GB/T4772.1。若用户有特殊要求，按照本标准表A.2的规定）。 2
