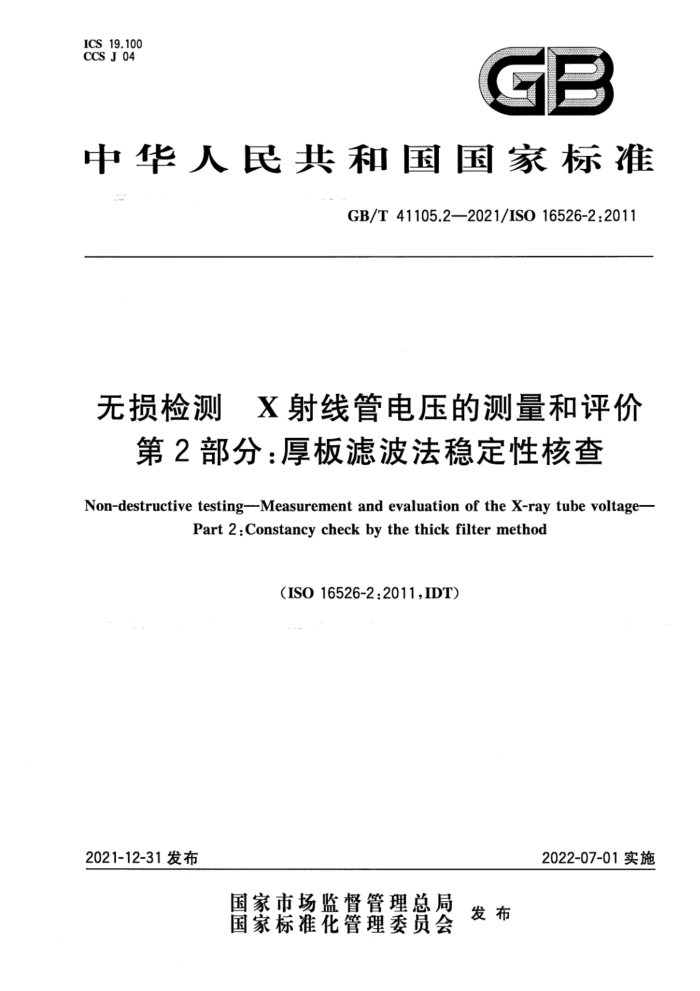

ICS 19.100 CCS J 04
GB
中华人民共和国国家标准
GB/T41105.2—2021/IS016526-2:2011
无损检测 X射线管电压的测量和评价
第2部分：厚板滤波法稳定性核查
Non-destructive testing-Measurement and evaluation of the X-ray tube voltage-
Part 2:Constancycheckbythethickfiltermethod
(ISO16526-2:2011,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41105.2—2021/ISO16526-2:2011
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
..
原理和装置 5 测量
7
.
测量报告附录A（资料性） 应用示例
6 GB/T41105.2—2021/IS016526-2:2011
前 言
本文件按照GB/T1.1--2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是GB/T41105《无损检测 X射线管电压的测量和评价》的第2部分。GB/T41105已经发布了以下部分：
一第1部分：分压法；第2部分：厚板滤波法稳定性核查；第3部分：能谱法。 本文件等同采用ISO16526-2：2011《无损检测X射线管电压的测量和评价第2部分：厚板滤波
法稳定性核查》。
本文件增加了“规范性引用文件”和“术语和定义”两章。 本文件做了下列最小限度的编辑性改动：
在公式(1)和公式(2)后增加了字母符号含义的解释。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本文件起草单位：湖北三江航天江北机械工程有限公司、上海材料研究所、康姆艾德机械设备（上
海）有限公司、丹东华日理学电气有限公司、北京航关特种设备检测研究发展有限公司、上海空间推进研究所、航天智造（上海）科技有限责任公司、上海航天设备制造总广有限公司、上海达铭科技有限公司。
本文件主要起草人：王晓勇、刘凯、蒋建生、丁杰、黄隐、韩丽娜、李雪瑾、吕波、王艳伟、夏美玲、苑鸿志、
伍建雄、徐浪、陈亦维、胡玲、徐国珍、徐薇、王道龙。
I GB/T41105.2—2021/IS016526-2:2011
引言
为了满足对X射线管电压测量的不同要求，GB/T41105由三个部分构成，分别给出了三种不同的管电压测量方法。
第1部分：分压法。可直接和绝对地测量通过高压发生器次级侧恒定电位X射线系统的平均高压。 第2部分：厚板滤波法稳定性核查。推荐用于X射线系统的定期稳定性核查。 一第3部分：能谱法。利用X射线能谱，非侵人式测量X射线管电压。本方法适用于所有X射线系统，推荐在分压法不适用时采用，例如在高压箱体单元中不能连接分压装置。 GB/T41105.2—2021/IS016526-2:2011
无损检测X射线管电压的测量和评价
第2部分：厚板滤波法稳定性核查
1范围
本文件规定了X射线系统的稳定性核查方法，主要是对X射线管电压和管电流进行稳定性核查，并对X射线管阳极靶老化可能引起的X射线管电压和管电流改变进行核查和评价。
本文件规定的方法是基于确定的X射线管、滤波板和测量装置及间距情况下，在明确一定厚度的滤波板后，进行剂量率测量。
本文件规定的方法对管电压变化非常敏感，但不能测量X射线管电压的绝对值。因此，需要给出并确认一个参考值，例如在X射线系统的验收测试中确认参考值。
本文件适用于测试人员采用厚板滤波法这种相对便捷的技术对X射线系统进行定期的稳定性核查。
本文件适用于X射线系统更换可能影响X射线管电压的元器件后的一致性检查。 本文件适用于所有类型的X射线系统，如恒电位、半波整流和脉冲式，且管电流大于1mA的高压
发生器。
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。
4原理和装置
使用的测量装置包含以下组件，如图1所示：
-X射线系统；一确定的准直器；确定的滤波板；
合适的剂量仪或剂量率仪；胶片，用于验证保持良好的准直器及剂量仪或剂量率仪调节。
1 GB/T41105.2—2021/ISO16526-2:2011
D
标引序号说明：
-X射线管；准直器；滤波板；铅屏；胶片；剂量仪；
1
2
3 4 5
D, -X射线管焦点至剂量仪接收端的距离； D2 X射线管焦点至滤波板中心的距离。
图1厚板滤波法稳定性核查测量布置图
可选用任何类型的滤波板和距离，包含以下相关要求。
为确保测量值的一致性，测量过程使用的准直器、滤波板和剂量率仪应相同，且焦点到滤波板距离D2和焦点到剂量率仪距离D，应固定不变。 一滤波材料和厚度应按图2选择。
2 GB/T41105.2—2021/ISO16526-2:2011
100
80
w/耳直鲁路
60
40
20
200
300
400
500
100
管电压/kV
图2滤波板最小厚度值
剂量仪或剂量率仪的要求如下。
使用放射源对剂量率仪进行长期稳定性核查。长期稳定性应优于实测值偏差的3倍。 一应具有足够的量程。 -曝光时间应选取在获得测量值处于量程的50%～100%之间。测量应进行三次或三次以上，并对测量结果取平均值。 应选择较小直径的准直器，在剂量仪或剂量率仪处，辐射强度均匀区域面积，应小于或等于剂量仪
检测腔尺寸的3倍。根据精确调整的需求，应通过胶片曝光进行验证。标有测量日期的射线照片可用于文件记录。图3是典型的剂量仪射线照片，该射线照片显示根据图1进行了较好调整。
注：如果提供相同的水平和垂直调整值，则测量布置获得的结果更可靠。
3 GB/T41105.2—2021/ISO16526-2:2011
图3根据图1进行较好调整的剂量仪射线照片
使用厚板滤波法稳定性核查，测量值的变化率约为X射线管电压变化率的5倍～10倍（杠杆因子），例如，X射线管电压5%的变化对应于测量剂量率25%～50%的变化，
5测量
进行X射线系统稳定性核查或X射线系统对比不同组件的一致性检查，使用图2或更厚的滤波板测量剂量率。 5.1杠杆因子
对于第一次应用厚板滤波法，杠杆因子Lv应按确定的设置进行选择。应在测试电压的100% (D100）和95%（Dgs）处，测量剂量值。
注：杠杆因子在6～8之间调整，这是考虑曝光时间限制的折中方案。使用高杠杆因子值提高测量精度。 杠杆因子按公式(1)计算：
Lv= (1-Des/Di1)
....(1)
0.05
式中： Lv一杠杆因子； Dg5一一测试电压值的95%，单位为千伏（kV)； D100一—测试电压值的100%，单位为千伏(kV)。
5.2稳定性核查
在给定的电压下，应定期重复进行射线管的稳定性核查。采用对应于图1的布置，使用相同的准直器、滤波板（厚度和材料）、经校准的剂量仪进行稳定性核查。如果测得的剂量值或剂量率值在要求的偏差T（用%表示）范围内，则射线管电压的稳定性核查得到确认，偏差T由式（2)计算确定。 4 ICS 19.100 CCS J 04
