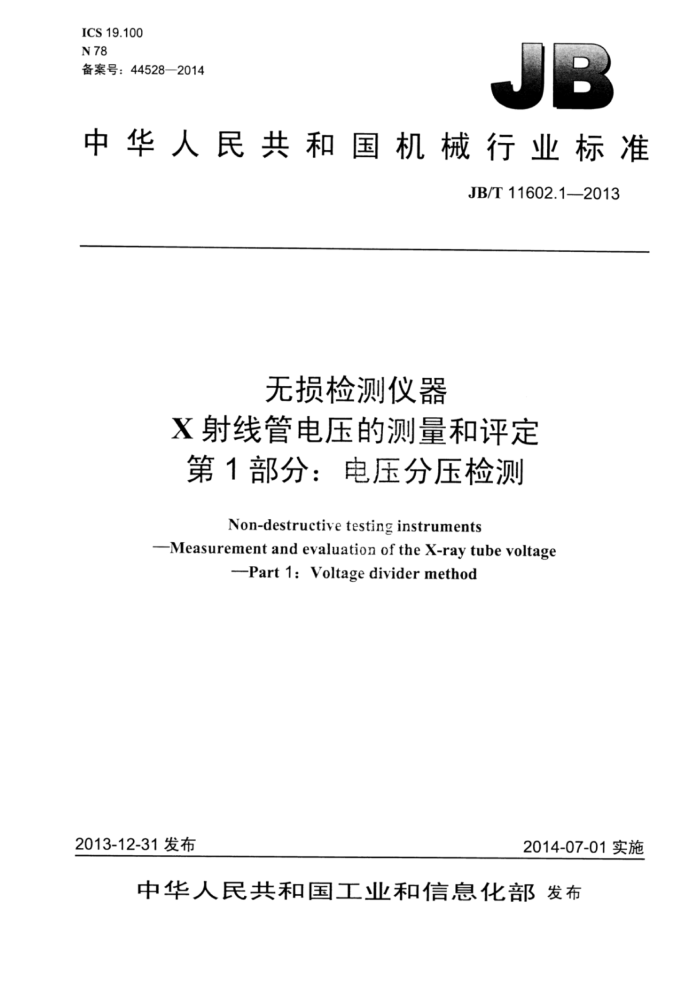

ICS19.100 N78 备案号：44528—2014
中华人民共和国机械行业标准
JB/T11602.1—2013
无损检测仪器
X射线管电压的测量和评定第1部分：电压分压检测
Non-destructive testing instruments
-Measurement and evaluation of the X-ray tube voltage
Part 1:Voltage divider method
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11602.1—2013
目 次
前言.. 1 范围.
II
规范性引用文件. 术语和定义
2 3
4 原理.. 4.1测量.. 4.2 实验报告，图1 电压分压示意图
..... JB/T11602.1—2013
前言
JB/T11602《无损检测仪器X射线管电压的测量和评定》共有三个部分：
第1部分：电压分压检测；第2部分：用厚滤光板法作持久校验：
-
一第3部分：能谱检测。 本部分为JB/T11602的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分采用重新起草法修改采用BSEN12544-1:1999《无损检测一X射线管电压的测量和评定 第1
部分：电压分压检测》，与BSEN12544-1:1999相比，其主要差异如下：
删除了前言与引言，并重新编写了前言；删除了自次：用中文的小数点代替了原有英文的逗号； -增加了第2章规范性引用文件；增加了第3章术语和定义：所引用的国际标准均已转化为我国国家标准，故直接引用与欧洲标准相对应的我国标准的最新版本。
-
本部分由中国机械工.业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122）归口。 本部分起草单位：辽宁仪表研究所、广州国技试验仪器有限公司、深圳华测检测技术股份有限公司、
丹东东方电子管厂、丹东市无损检测设备有限公司、丹东市万全无损检测仪器厂、通用电气检测控制技术（上海）有限公司、上海英华检测科技有限公司。
本部分主要起草人：徐波、张力、万峰、装旭新、董殿刚、张宏、孔凡琴、李博。 本部分为首次发布。
II JB/T11602.1—2013
无损检测仪器
X射线管电压的测量和评定第1部分：电压分压检测
1范围
JB/T11602的本部分规定了一个对于高压发生器次级边缘上的恒电位（直流）X射线系统的平均高压直接独立的检测方法，目的是检查X射线系统控制器所显示的相应的高压值。
这个方法确保X射线系统的可重复性操作，因为电压对材料的穿透深度、X射线成像对比度有显著影响，也因为对辐射防护的要求有显著影响。
本部分适用于X射线管电压的测量和评定。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.2—2005无损检测术语射线照相检测
3术语和定义
GB/T12604.2界定的术语和定义适用于本文件。
4原理
电压分压法，原理如图1所示。
R.
R2
说明：
一从发生器发出。 2- 一进入X射线管。 3——模拟回路。
-
图1电压分压示意图
1 JB/T11602.1—2013
电压分压系统包括：两个高压连接器的机盒； —电阻链Ri、R2;
模拟回路中R2上的压降；
-
检测设备，如电压表或示波器。 电阻值的选择应满足通过此电阻的电流值应小于实际管电流10%。 电阻链的温度系数为≤50×10-6/℃，此温度系数与电阻值有关。 经过电阻R2的输出电压，表示高压值，同时也要考虑到电压表的输入阻抗。 电压分压法，其精度的要求取决于它的应用，例如： a）层析X射线摄影或剂量测定法应用于精细复杂的情况，在高稳定恒电位装置条件下，波动值为
X射线装置最大电压的1%； b）一般的射线摄影和放射观察法中，波动值为X射线装置最大电压的3%
4.1测量
测试装置连接于高压发生器和X射线管之间，高压通过电阻链被分压，在图1中以R：、R表示， R2上的电压用电压表或示波器测量。 4.2 实验报告
实验报告应至少包括以下几个方面： a）X射线装置的类型和序列号码： b）X射线装置的工作情况，如管电流、管电压、温度： c）检测装置的准确度： d）检测日期： e）有关结果的表格，以及有关有效值和显示值问的比较： f）操作者签名。
2 中华人民共和国
机械行业标准无损检测仪器
X射线管电压的测量和评定第1部分：电压分压检测
JB/T 11602.1—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·8千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·11709 网址：http：//www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T11602.1-2013
