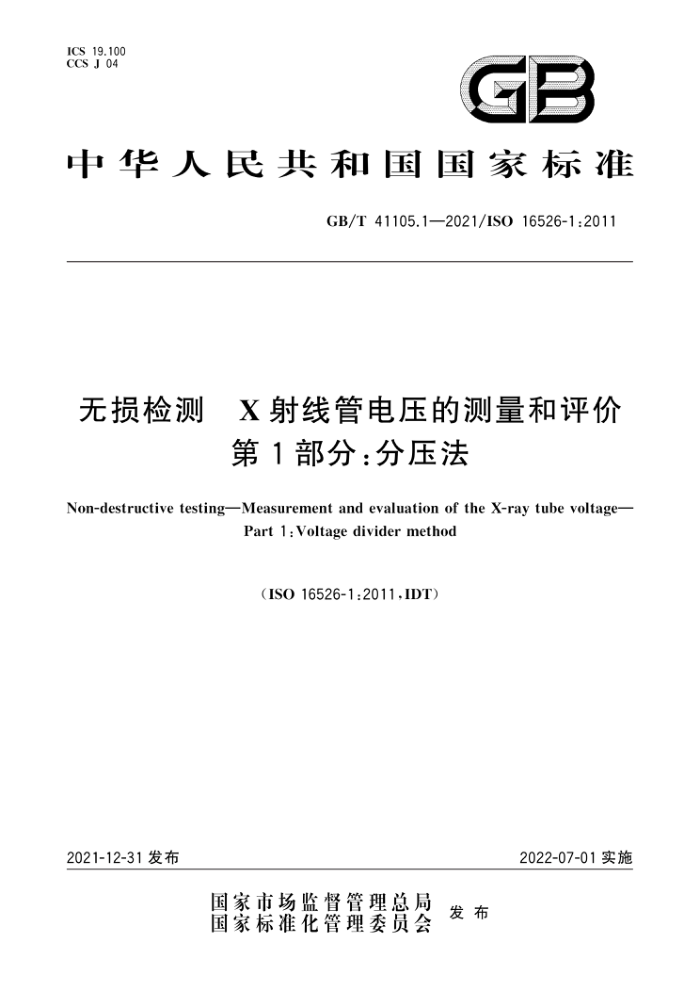

ICS 19.100 CCS J 04
GB
中华人民共和国国家标准
GB/T41105.1—2021/ISO16526-1:2011
无损检测 X射线管电压的测量和评价
第1部分：分压法
Non-destructive testingMeasurement and evaluation of the X-ray tube voltage-
Part 1:Voltagedividermethod
(ISO16526-1:2011,IDT)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T41105.1—2021/ISO16526-1:2011
目 次
前言引言
-
范围 2 规范性引用文件术语和定义
3
原理 5 测量
4
测量报告
6 GB/T41105.1—2021/ISO16526-1:2011
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41105《无损检测 」X射线管电压的测量和评价》的第1部分。GB/T41105分为 3个部分：
第1部分：分压法；一第2部分：厚板滤波法稳定性核查；
第3部分：能谱法本文件等同采用ISO16526-1:2011《无损检测 X射线管电压的测量和评价 第1部分：分压法》。 本文件增加了“规范性引用文件”和“术语和定义”两章。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本文件起草单位：湖北三江航天江北机械工程有限公司、上海材料研究所、康姆艾德机械设备（上
海)有限公司、丹东华日理学电气有限公司、北京航天特种设备检测研究发展有限公司、上海空间推进研究所、航天智造（上海)科技有限责任公司、上海航天设备制造总厂有限公司、上海达铭科技有限公司。
本文件主要起草人：王晓勇、刘凯、蒋建生、丁杰、黄隐、韩丽娜、李雪瑾、吕波、王艳伟、夏美玲、 苑鸿志、伍建雄、徐浪、陈亦维、胡玲、徐国珍、徐薇、王道龙。
1 GB/T41105.1—2021/ISO16526-1:2011
引言
为了满足X射线管电压测量的不同要求，GB/T41105由三个部分构成，分别给出了三种不同的管电压测量方法
第1部分：分压法。可直接和绝对地测量通过高压发生器次级侧恒定电位X射线系统的平均高压。 第2部分：厚板滤波法稳定性核查。推荐用于X射线系统的定期稳定性核查。
一第3部分：能谱法。利用X射线能谱，非侵人式测量X射线管电压。本方法适用于所有X射
线系统，推荐在分压法不适用时采用，例如在高压箱体单元中不能连接分压装置。
= GB/T 41105.1—2021/IS0 16526-1:2011
无损检测 X射线管电压的测量和评价
第1部分：分压法
1范围
本文件规定了直接和绝对地测量X射线系统高压发生器次级侧恒定电位(DC)平均高压的方法，确立了检查高压输出与X射线系统控制单元上管电压示值的对应关系。
本文件适用于确保X射线系统的可重复性操作，管电压影响材料的穿透性能和X射线图像的对比度，同时影响辐射防护有关要求，
规范性引用文件
2
本文件没有规范性引用文件。
3术语和定义
本文件没有需要界定的术语和定义。
4原理
分压法测量原理如图1所示。
1
R
标引序号说明：
从高压发生器输出；输入至X射线管；模拟输出。
1 2 3-
图1 分压法原理示意图
1 GB/T41105.1—2021/ISO16526-1:2011
分压系统包含以下部分：
带两个高压输出端子的箱体；电阻R、R2;
-
一降压后R2的模拟输出端；
测量装置，例如电压表或示波器。 选择电阻电流数值宜小于实际管电流的10%。 电阻应具有相对于电阻值不大于50×10-6℃-1的温度系数。 电阻R2上的输出电压值代表管电压的值。应考虑电压表的输人电阻。 分压法的总体精度与X射线机的不同应用场景有关，例如：
针对断层扫描成像或放射剂量测定等复杂应用，在高稳定性的恒定电位系统下，使用分压法时
a)
X射线机最大管电压输出测量精度为1%；
b） 针对一般射线照相检测和射线透视应用，使用分压法X射线机最大管电压测量精度为3%。
5 测量
为满足测量要求，测量装置连接在高压发生器和X射线管之间。管电压高压通过串联电阻降压，如图1的R，和R2所示，并且使用电压表或示波器在R2处测量电压。
测量报告
6
测量报告应至少包含以下信息： a） X射线系统的型号和序列号； b) X射线系统的工作条件，如管电流、管电压、温度； c) 测量装置的精度； d) 测量日期； e) 测量实际值与指示值的结果比对表； f) 测量人员的姓名及其签名。
2 中华人民共 和 国
国家标准
无损检测 X射线管电压的测量和评价
第1部分：分压法
GB/T 41105.1—2021/ISO 16526-1:2011
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2021年12月第一版
*
书号：155066·1-68877
版权专有 侵权必究
