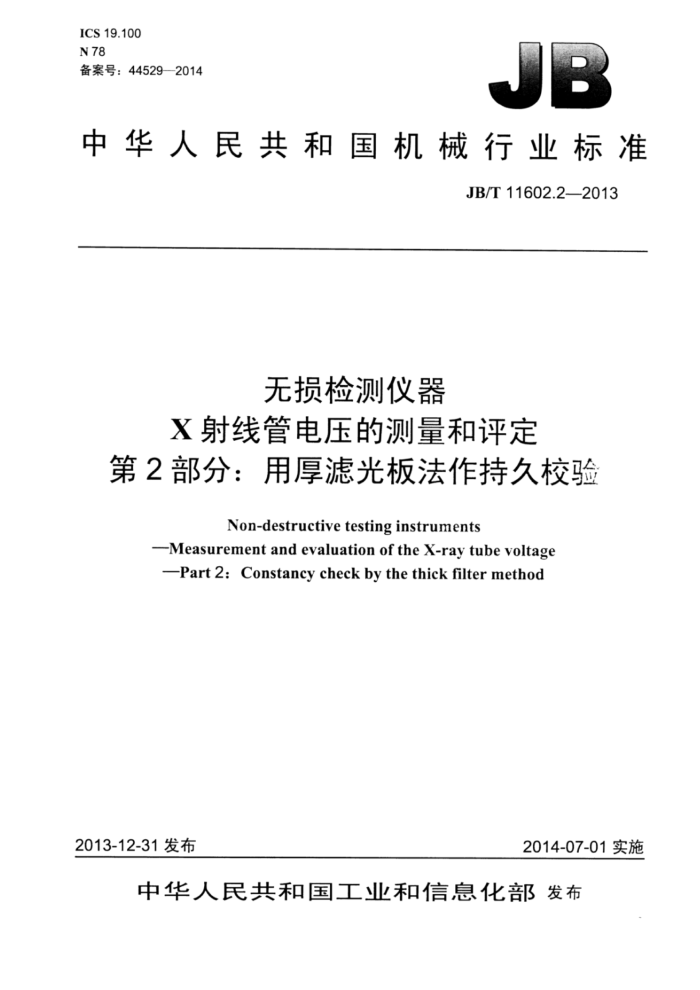

ICS 19.100 N 78 备案号：44529—2014
中华人民共和国机械行业标准
JB/T 11602.2—2013
无损检测仪器
X射线管电压的测量和评定
第2部分：用厚滤光板法作持久校验
Non-destructive testing instruments
Measurement and evaluation of the X-ray tube voltage Part 2: Constancy check by the thick filter method
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11602.2—2013
目 次
前言.. 1范围 2 规范性引用文件， 32 术语和定义.
II
原理和仪器. 5测试... 5.1影响系数...
4
5.2持久校验， 6测试报告. 附录A（资料性附录）应用举例图1厚滤光板法的安装图2滤光板最小厚度值图3根据图1调整好的剂量仪的X射线底片表A.1厚滤光板的参数
- JB/T11602.2—2013
前言
JB/T11602《无损检测仪器X射线管电压的测量和评定》共有三个部分：
第1部分：电压分压检测一第2部分：用厚滤光板法作持久校验；一第3部分：能谱检测。 本部分为JB/T11602的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分采用重新起草法修改采用了EN12544-2:1999《无损检测 X射线管电压的测量和评定 第2
-
部分：用厚滤光板法作持久校验》，其主要差异如下：
删除前言与引言，并重新编写了前言：一删除目次；用中文的小数点代替了原有英文的逗号：增加了第2章规范性引用文件；一增加了第3章术语和定义：所引用的国际标准均已转化为我国国家标准，故直接引用与欧洲标准相对应的我国标准的最新版本。 本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122）归口。 本部分起草单位：辽宁仪表研究所、广州国技试验仪器有限公司、深圳华测检测技术股份有限公司、
丹东东方电子管厂、丹东市无损检测设备有限公司、丹东市万全无损检测仪器厂、通用电气检测控制技术（上海）有限公司、上海英华检测科技有限公司。
本部分主要起草人：徐波、张力、郭冰、装旭新、董殿刚、张宏、孔凡琴、李博。 本部分为首次发布。
II JB/T11602.2—2013
无损检测仪器
X射线管电压的测量和评定第2部分：用厚滤光板法作持久校验
1范围
JB/T11602的本部分规定了X射线装置的持久校验，主要是对X射线管电压，管电流的检测以及对因为管的老化造成靶结构改变的检测。
厚滤光板法是基于与X射线管、滤光板和检测装置之间距离确定的厚滤光板后面的剂量率的检测的方法。
这种方法在电压改变时非常灵敏，但却不能提供X射线管的绝对电压值，因此，我们需要个参考值，建议找到这个参考值，例如在系统的验收试验中寻找。
厚滤板法是一个相当简单的技术，（X射线系统的操作者可以用它来完成系统的持久校验）适用于 X射线系统控制器来完成系统中的持久校验。
在改变一些可能会影响X射线管电压的组件后，厚滤波板法也适用于连续性校验这个方法可以应用于各种类型的X射线系统，例如，恒电位（系统）、滤波（系统）及管电流大于
1mA的脉冲信号发生器。
本部分适用于对X射线管电压用厚滤光板法作持久校验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12604.2一2005无损检测术语射线照相检测
3术语和定义
GB/T12604.2一2005界定的术语和定义适用于本文件。
4原理和仪器
使用设备时包含以下几个组件，如图1所示：
-X射线装置；一规范的准直器；规范的滤光板；
-
一合适的剂量仪或剂量率仪：检验准直器和剂量仪或剂量率仪是否调节好的胶片。 它可以适用于任何类型的滤光板和任意距离，两方面都很重要。 一为了获得重复的数值，准直器、滤光板和剂量率仪的位置应恒定，为了作为参考及接下来的测
1 JB/T11602.2—2013
试，应固定焦点到滤光板的距离D，和焦点到剂量率仪的距离D1。
滤光板的材料和厚度因根据图2来选择。
D
说明： 1 -X射线管： 2— 准直器： 3- 一厚滤光板：
4——铅挡板： 5-—胶片； 6—剂量仪。
图1 厚滤光板法的安装
1CO
80
60
40
20
400
100
200
300
500
管电压kV
图2滤光板最小厚度值
关于剂量仪或剂量率仪的要求是：
长期稳定性应是测量值公差的3倍以上，在剂量率仪的常规稳定性检测中，使用放射性源是必要的；装置应满足测试范围的要求（应有适当的测试范围）：曝光时间的选择应达到刻度50%～100%问的值，测试三次或三次以上，结果取其平均值。
准直器的直径选择应尽可能小，均匀放射强度区域尺寸应与剂量仪或剂量率仪的尺寸相等或者小于 3倍的尺寸。这可以证明，胶片的曝光量归因于精确校准的要求。X射线底片应标记测量日期用于文件
2 JB/T11602.2—2013
编制。图3展示的是根据图1调整好了的剂量仪的X射线底片。
注：如在水平、垂直方向调整后，出现相同的值，则测试结果是可靠的。 使用厚滤光板法，测量值的改变将会比X射线管电压的改变大约快5倍～10倍。就是说，X射线
管电压改变5%，相应的测量剂量率（的改变）为25%～50%。
图3根据图1调整好的剂量仪的X射线底片
5测试
X射线装置持久校验或X射线装置的连续性检验，需要比较不同的剂量率值，由图2提供的滤光板或者更厚的滤光板来测量。 5.1影响系数
对于第一次应用厚滤光板法，影响系数Lv的确定与所选择的方案相关，剂量值的测定应在测试电压100%（D100）和95%（D9s）的条件下进行。
注意：影响系数应在6～8之间调整，这是一个考虑了限制曝光时问的综合值，高影响系数适用于高准确度的方法，影响系数的计算方法见公式（1)：
Lv=（1-Dgs/D100）/0.05.
.(1)
5.2持久校验
X射线管装置的持久校验在正常给定的电压下重复进行，安装结构如图1所示，持久校验使用相同的准直器、厚滤光板（厚度和材料）以及相同的标定剂量仪。如果测量的剂量值或剂量率值在允许的偏差T（%）内重复出现，则管电压的稳定性/持久性确定，该偏差值的计算方法见公式（2)：
T=100×| （D100measuredD100nominal) 1/ （D100nominalLv)
:(2)
在所涉及的试验中，所有的基本参数（距离D，和D2，滤光板材料和厚度，剂量仪或剂量率仪的类型）都应作为数据资料，布置也应与后面的试验相同。参见附录A。
6测试报告
试验的测试报告至少应包括下列信息： a）参考标准； b）X射线装置，类型和构成序号；
3 JB/T11602.2—2013
c）X射线参数：电压［单位为千伏（kV)]，电流［单位为毫安（mA)】和选择的焦点尺寸，最好
为额定电压和额定电流； d) 准直器的类型和尺寸； e) 滤光板的类型和厚度，最好有标识； f）剂量率仪或剂量仪，同样的标识； g）焦点到滤光板的距离； h）焦点到剂量率仪的距离； i）若装置与图1不同，则要绘制装置图： j）测量值和测量平衡因子； k）试验日期； 1）与参考值的（偏差）误差： m）操作者的签名。
4 JB/T11602.22013
附录A （资料性附录）应用举例
本部分的使用需要准确的校对和防护，本部分是为较便宜的设备的应用而设计的。表A.1中给出的 -些参考值为用户提供了方向，由于校对和设备本身都会存在误差，所以尽可能给出不同的数值。 应用的X射线管是一种恒电位的类型。 用普通的笔试剂量仪测量剂量值，剂量仪读出的绝对准确度应不超过20%。 然而，如果预测影响系数为6，最后精确度为3%。
表A.1 厚滤光板的参数
管电压 kv 150 200 300 400 例如，在200kV以下的情况下作的持久校验，D100的情况见表A.1,D100的值始终在1.1mSV～2.1mSV 间，其偏差容许值在T≤5%范围内。
D2 准直器直径 滤光板厚度 D100
D; mm 1 000 1 000 1 000 1 000
D9s mSV 1.32 1.08 1.25 1.25
曝光时间 mA min
Lv 6.8 6.5 6.3 6.6
mSv
mm 210 217 232 240
mm 15 15 15 15
mm 20 mmFe 2.00 35 mmFe 1.60 65 mmFe 1.83 80 mmFe 1.80
75 75 150 90
5 ICS 19.100 N 78 备案号：44529—2014
