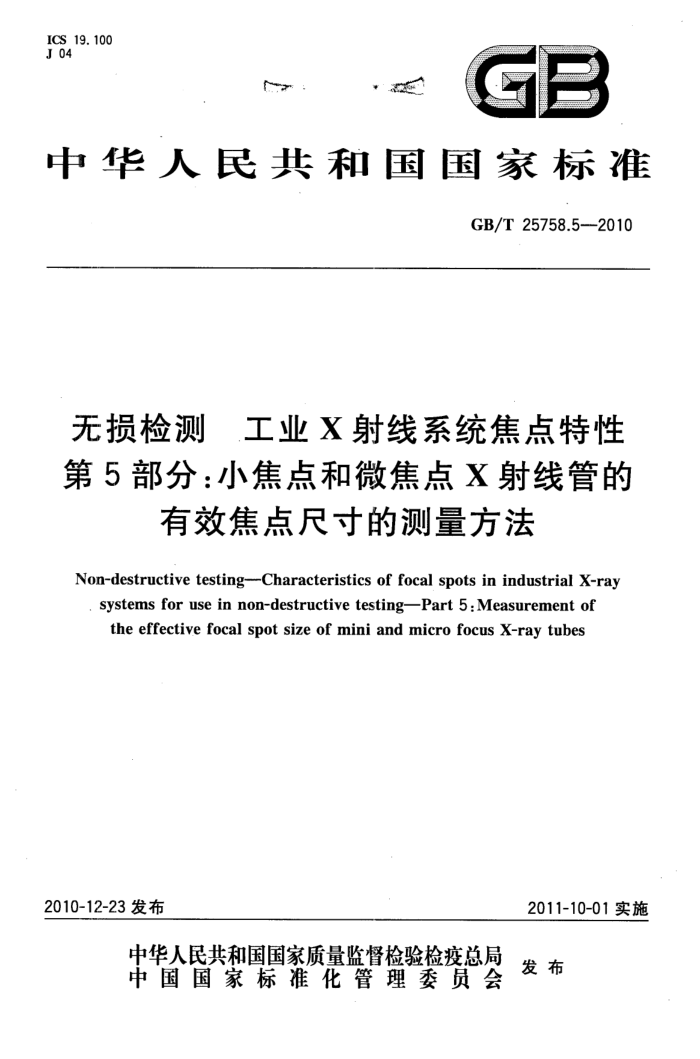

ICS 19.100 J 04
G
中华人民共和国国家标准
GB/T25758.5--2010
无损检测 工业X射线系统焦点特性第5部分：小焦点和微焦点X射线管的
有效焦点尺寸的测量方法
Non-destructive testing--Characteristics of focal spots in industrial X-ray
systems for use in non-destructive testing-Part 5 : Measurement of the effective focal spot size of mini and micro focus X-ray tubes
2011-10-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25758.5-2010
前言
GB/T25758《无损检测工业X射线系统焦点特性》分为五个部分：
第1部分：扫描方法；第2部分：针孔照相机射线照相方法；一第3部分：狭缝照相机射线照相方法； -第4部分：边缘方法；一-第5部分：小焦点和微焦点X射线管的有效焦点尺寸的测量方法。 本部分为GB/T25758的第5部分。 本部分等同采用EN12543-5：1999《无损检测 1工业X射线系统焦点特性第5部分：小焦点和微
焦点X射线管的有效焦点尺寸的测量方法》（英文版）。
本部分等同翻译EN12543-5：1999。 为便于使用，本部分作了下列编辑性修改：
“本欧洲标准”一词改为“本部分”； -删除EN标准的前言； -用小数点”代替作为小数点的逗号“，”；
用GB/T1.1一2000规定的引导语代替EN标准中的引导语。 本部分由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本部分起草单位：上海泰司检测科技有限公司、上海英华无损检测技术有限公司、上海材料研究所、
上海诚友实业有限公司、上海威诚邦达检测技术有限公司、通用电气传感检测科技（上海）有限公司、丹东奥龙射线仪器有限公司、山东轻工业学院。
本部分主要起草人：孔凡琴、李博、章怡明、金宇飞、赵成、丁鸣华、李义彬、孙宝江。 GB/T25758.5—2010
引言
为了满足焦点尺寸测量的不同需求，在GB/T25758.1～25758.5中，描述了五种不同的方法。 扫描方法（GB/T25758.1)适用于强度分布和焦点尺寸恒定的场合，例如用于校准及图像处理
过程。
射线照相方法（GB/T25758.2与GB/T25758.3)是传统的技术，以验证为主要目的，适用于最高至200kV的场合。
当针孔和狭缝照相机无法使用时，边缘方法（GB/T25758.4)或许是有效的，这种方法适用于简易的场合。
为了兼顾到微焦点系统，GB/T25758.5提出了一种特殊的方法。
I GB/T 25758.52010
无损检测工业X射线系统焦点特性第5部分：小焦点和微焦点X射线管的
有效焦点尺寸的测量方法
1范围
GB/T25758的本部分规定了通过清晰边缘的X射线照片测量焦点尺寸的方法。本方法要求焦点尺寸在5μm～300μm之间，X射线管的管电压最高可达225kV。
X射线图像的质量以及分辨力很大程度上取决于焦点的特性。焦点成像质量基于目标平面的二维辐射强度分布。
为了鉴定的目的，采用X射线照相技术。 注：若得到允许，本测量方法可用于更高的千伏电压系统，但测量精度可能会降低。
2规范性引用文件
下列文件中的条款通过GB/T25758的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T19348.1无损检测工业射线照相胶片第1部分：工业射线照相胶片系统的分类1) (GB/T19348.1-2003,ISO11699-1:1998,IDT)
GB/T25758.1无损检测工业X射线系统焦点特性第1部分：扫描方法（GB/T25758.1- 2010,EN12543-1:1999,IDT) 3术语和定义
下列术语和定义适用于GB/T25758的本部分。
3. 1
焦点focal spot 从测量装置中看到的X射线管阳极上的X射线发射区域。 ［GB/T25758.1]
4测试方法 4.1原理和设备
本方法是通过测量几何不清晰度来得到焦点尺寸的间接测量方法。为此，采用相对较高的几何放大倍率将清晰边缘映像到胶片上或射线透视装置上。
如果使用胶片，测量中需要以下设备：
-如后文所述的测试对象；最小尺寸10cm×10cm的无增感屏的胶片；低吸收率材料制成的胶片暗盒（例如聚乙烯）；胶片夹头；
1）该标准将在修订GB/T19348.1—2003的基础上发布（等同采用ISO11699-1:2008，与EN584-1：1994等效）。
1 GB/T25758.5—2010
胶片处理装置；可读取密度D≥3.0的显微光学密度计，其输人光圈d；应为10μm或更小。
如果使用射线透视装置，测量中需要以下设备：
如后文所述的测试对象：射线透视装置，例如带电视设备的图像增强器；图像处理装置，具有在射线透视图像的两个互相垂直的方向上生成线性辐射强度分布的能力，以及测量距离的能力。
测试对象是由高吸收率材料（例如钨、钨合金或铂金）制成的十字交叉线或球体，球体直径应在 0.9mm~1.1mm之间，准确度为0.01mm。
当使用交叉线作测试对象时，应保证交叉的角度为90°士3°。线应横跨在稳定框架的孔径内。此种安装方法使得线的交叉点位于孔径的中心。
当使用球体作测试对象时，应将其安装在薄聚乙烯支架上或将其置于薄聚乙烯封袋中。 安装框架的尺寸应确保测试对象能放置在非常接近X射线管窗口的地方。 应尽可能避免散射。 应避免使用附加的X射线预滤波。 当使用胶片系统时应确保：胶片系统应满足GB/T19348.1中规定的C2等级，并置于无增感屏的
低吸收率聚乙烯暗盒中。 4.2距离和曝光时间的选择
测试对象与探测器间的距离应允许20倍～100倍的投影放大（见图1）。在给定的范围内，焦点越小需要的放大倍率越大。
焦点与测试对象间的最小距离应为交叉线或球体直径的5倍。 当使用交叉线时，交叉线平面与射线管轴线及探测器平面间的平行度误差应在士3°内。 当使用胶片时，曝光时间应使X射线底片的背景光学密度达到D=2.5土0.3。若未使用快门，曝
光时间应大于30s。
3V
投影放大倍率：M=(a+b)/a
-X射线管阳极；测试对象；
-
%
3胶片平面。
图1测试对象的位置
5焦点尺寸的测量和确定 5.1测量
线扫描应在图像的长度和宽度两个方向进行。
2 GB/T 25758.5-2010
若使用射线照相，应配以光圈约为10μm的显微密度计。 若使用射线透视，应采用图像处理器进行测量。 通过扫描，应在总图像对比度50%处（B点和C点），测量测试对象在长度和宽度方向的直径D,和
D，见图2。
几何放大倍率公式如下：
Mi.w= Dl.w/Dreal
-(1 )
式中： Dreal 一实际直径。 当使用交叉线作为测试对象时，由于两条线有不同的放大倍率，所以都需要测量。 由图2可见，A、D两点的对比度达到90%。根据投影，焦点尺寸1和w可以由公式（2)和公式（3)
-
求得：
I=(EF+GH)/M
( 2 )
W=(EF+GH) /M.
（3)
3. 0
300
Ptwire 1 mm
250
100% 90%
200
D
2.0
光学密度
腰
150
1.5
50%
100
J 1. 0
50
0.5
0%
0.0
A
G H
E/ 20
100 mml. 5
40 长度
60
80
图2测试对象图像对比度分布图（测试对象：铂线1mm）
5.2确定
采用射线管轴线方向上的长度1和垂直于X射线管轴线方向的宽度来确定焦点尺寸。 如果未定义射线管轴线，可用电子轨迹方向来代替。 所有尺寸中的较大值应作为焦点尺寸d。此参数只有与测量中使用且记录下来的运行参数相联系
时才有效。 中华人民共和国
