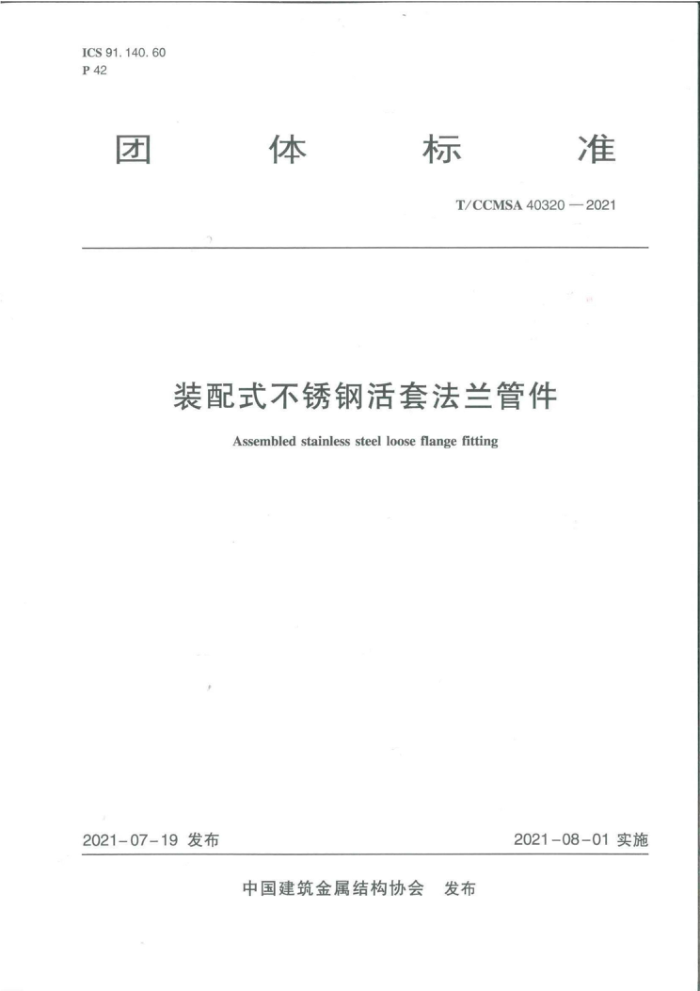

ICS 91.140.60 P 42
准
体
标
团
T/CCMSA40320—2021
装配式不锈钢活套法兰管件
Assembled stainless steel loose flange fitting
2021-08-01实施
2021-07-19发布
中国建筑金属结构协会 发布 T/CCMSA40320—2021
目 次
前言
1
范围 2 规范性引用文件 3 术语与定义 4 分类和标记
材料 6 交货状态 7 技术要求· 8 试验方法 9
5
+++.
检验规则 10 标志、包装、运输及贮存
10 T/CCMSA40320—2021
前言
本文件依照GB/T20004.1—2016与GB/T1.1—2020的规定起草请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本文件由中国建筑金属结构协会提出并归口。 本文件由中国建筑金属结构协会团体标准管理中心组织制定本文件由中国建筑金属结构协会管道委员会负责解释。 本文件起草单位：成都共同管业集团股份有限公司、国家建材产品质量监督检验中心（四川）、四
川省冶金产品质量监督检验站、维格斯（上海）流体技术有限公司、玫德雅昌集团有限公司、重庆巨源不锈钢制品有限公司、江苏银羊不锈钢管业有限公司。
本文件主要起草人：文长宏、王静、李兵、段彩虹、高胜华、王岚、彭鹏、张忠明
Ⅱ T/CCMSA40320—-2021
装配式不锈钢活套法兰管件
1范围
本文件规定了装配式不锈钢管道活套法兰式管件的术语与定义、分类和标记、材料、交货状态、技术要求、试验方法、检验规则及标志、包装、运输及贮存
本文件适用于公称尺寸为DN125～DN300、公称压力为1.6MPa/2.5MPa的生活饮用水、直饮水、 生活用热水、消防用水和循环冷却、冷冻水管道等系统用装配式不锈钢活套法兰管件（以下简称管件）的设计、制造和验收。 规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 241 金属管液压试验方法 GB/T2828.1—2 -2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T3098.2 紧固件机械性能 螺母 GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T3098.15 紧固件机械性能 不锈钢螺母 GB/T8259- -2008 卡箍式柔性管接头技术条件 GB/T9124.1—2019 钢制管法兰第1部分：PN系列 GB/T 9126 管法兰用非金属平垫片尺寸 GB/T9129 管法兰用非金属平垫片技术条件 GB/T 10125 人造气氛腐蚀试验盐雾试验 GB/T 12771 2019 流体输送用不锈钢焊接钢管 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T21873—2008 橡胶密封件给、排水管及污水管道用接口密封圈 材料规范术语与定义
3. 1
装配式不锈钢管道 assembled stainless steelpipeline 由工厂预制的管材、管件运输到工地上直接进行装配连接的不锈钢管道
3. 2
翻边口活套法兰连接 flanging joint type loose flange 管件端部加工为翻边结构使得预制法兰为活动配合的连接方式。
1 T/CCMSA40320—2021
3. 3
焊接口活套法兰连接weldedjointtypelooseflange 管件端部焊接法兰接口使得预制法兰为活动配合的连接方式
3. 4
管端thepipeend 与法兰配合的管件和管道端部。
4分类和标记
4.1分类 4.1.1管件按结构型式的分类和代号如下：
a）管段 b）直通 c）90°弯头 L; d）45°弯头
G; S;
45L; T。
e)三通 4.1.2 管件按连接方式的分类和代号如下：
a) 翻边口活套法兰连接FH； b) 焊接口活套法兰连接 FJ。
4. 1. 3 管件按压力等级的分类及代号为：PN16、PN25。 4.2 标记及示例 4. 2. 1 标记方式
产品标记由结构型式、公称尺寸、连接方式、压力等级、材料统一数字代号和标准编号组成。
口 口 口 口 口 D
标准编号材料统一数字代号（S30408、S31603等）压力等级连接方式公称尺寸结构型式
4.2.2标记示例
示例1：公称尺寸DN200，连接方式为翻边口活套法兰连接，压力等级为PN25，材料为S30408的不锈钢90°弯头标记为：L200FHPN25S30408T/CCMSA40320-2021
示例2：公称尺寸为DN250XD.V150，连接方式为焊接口活套法兰连接，压力等级为PN16，材料为S31603的不锈钢异径三通标记为：T250FJX150FJPV16S31603T/CCMSA40320—2021。 5材料 5.1.1 基管和管端
基管和管端的常用材料的牌号见表1，其化学成分、力学性能应符合GB/T12771的规定。采用添加填充金属焊接方法时，其材质应与母材化学成分相匹配。 2
