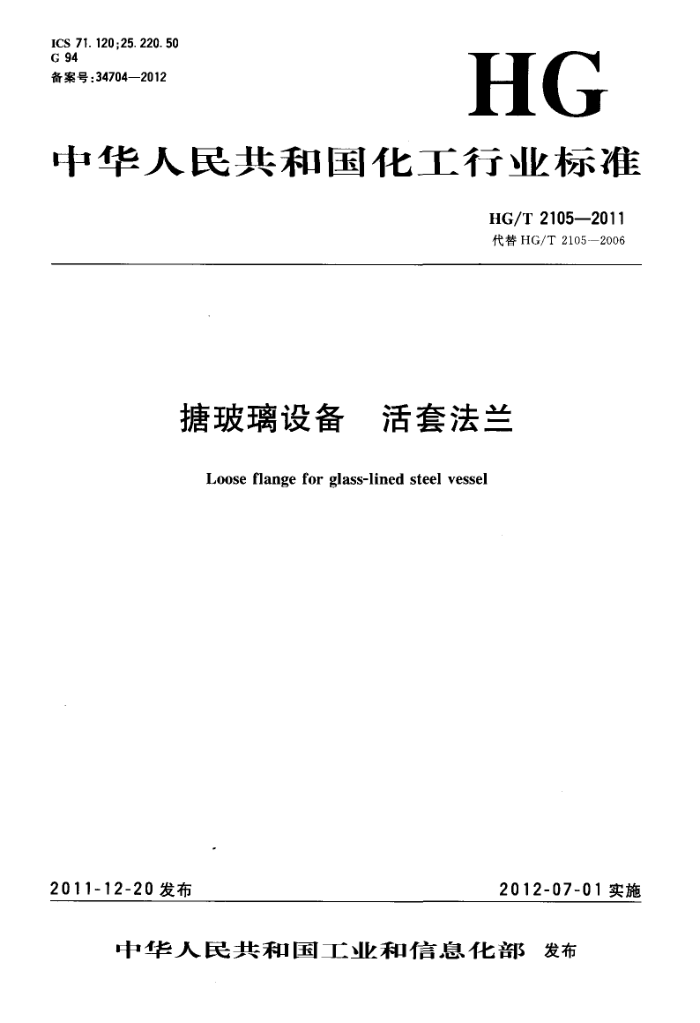

ICS 71. 120;25. 220. 50 G 94 备案号：34704—2012
HG
中华人民共和国化工行业标准
HG/T 2105—2011 代替HG/T2105-—2006
塘玻璃设备 活套法兰 Loose flange for glass-lined steel vessel
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 HG/T 2105—2011
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替HG/T2105--2006《塘玻璃设备活套法兰》。与HG/T2105一2006相比，主要变
化如下：
对活套法兰用材料进行了调整，取消可锻铸铁件和碳素钢铸件，改为球墨铸铁件、碳素结构钢
板、锅炉压力容器用钢板、碳素结构钢和低合金钢锻件；
对设计温度高于一10℃的铸铁件和设计温度高于一20℃的锻钢件，提出了冲击试验的抽样
-.
要求；
对活套法兰的缺陷提出了要求；一对活套法兰的厚度尺寸进行了调整。
本标准由中国石油和化学工业联合会提出。 本标准由全国塘玻璃设备标准化技术委员会归口。 本标准起草单位：新乡市三峰化工设备有限公司、北京华腾大塘设备有限公司。 本标准主要起草人：张广勇、职奇峰、杨东方、张延经。 本标准代替了HG/T2105—2006。 HG/T2105一2006的历次版本发布情况为：
HG5-262—1969、HG5-262—1979、HG/T2105—1991。
I HG/T2105—2011
塘玻璃设备 活套法兰
1范围
本标准规定了塘玻璃设备用活套法兰的型式、基本参数、尺寸、要求、包装和贮存。 本标准适用于公称压力小于或等于1.0MPa，设计温度高于一20℃、低于或等于200℃的塘玻璃
设备用活套法兰。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 700 碳素结构钢 GB 713 锅炉和压力容器用钢板 GB/T 898 双头螺柱bm=1.25d GB/T 1804 一般公差未注公差的线性和角度尺寸公差 GB/T 1348 球墨铸铁件 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T 5782 六角头螺栓 GB/T 6170 工型六角螺母 NB/T47008 承压设备用碳素钢和低合金钢锻件
一
3材料、分类 3. 1 活套法兰分类和所用材料按表1，材料的化学成分、力学性能等要求应符合表1所列标准的规定。
表1活套法兰材料和分类
类别材料种类材料编号标准编号
A 铸铁件
B
钢板
锻件
Q245R Q345R GB 713
16Mn
20
QT400-18L
Q235-B GB/T 3274 (GB/T 700)
GB/T 1348
NB/T 47008
3.2 活套法兰的公称压力和设计温度范围应符合表2的规定。
表2 公称压力和设计温度范围
QT400-18L Q235-B
材料公称压力 /MPa 设计温度 /℃
Q245R
Q345R
20
16Mn
1. 0
>-10~200 >0~200
>-20~200
4类别、基本参数及尺寸 4.1A型活套法兰型式、基本参数及尺寸见图1及表3、表4。
Py HG/T2105—2011
单位为毫米
D
D
D2 D,
R
:
6
X
图1A型活套法兰
表3明细表名称
备注
件号
数量 1 副 2 2
材料符合表1要求
标准编号
半活套法兰
螺栓 I型六角螺母
M12Xh M12
2 3
GB/T 5782 GB/T 6170
8.8 8 HG/T2105—2011
表4A型活套法兰基本参数及尺寸表
尺寸 /mm
公称直径 DN /mm D Di D2 D:
参考质量 / kg
类别号
25 115 85 70 50 16 8 2 S
bi T
d
21 4 14 0. 95
32 140 100 80 60 18 9 2 26 4 18 1. 6
150 110 90 68 20 10 2 26 1 18 2. 0
40 50 165 125 104 82 24 12 2 26 4 18 2. 8 65 185 145 124 102 24 12 2 26 8 18 3. 4 80 200 160 140 118 28 14 2 26 8 18 1.0 100 220 180 160 138 28 14 2 26 8 18 4. 5 125 250 210 190 166 32 16 2 26 8 18 6. 3 150 285 240 214 190 34 17 2 32
A型
22
8. 5
8
340 295 270 244 36 18 3 34 8 22 12. 1
200
D D, D2 D;
0
-d
图2B型活套法兰 HG/T2105—2011
5.7A型活套法兰外边缘应有公称压力、公称直径和制造企业标记；B型活套法兰还应有材质标记。 公称直径大于或等于250mm的，还应有产品批号。 6出厂文件、包装、运输和贮存 6.1出厂产品应附产品合格证，合格证至少包括产品批号、材料的化学成分和力学性能、公称压力和公称直径。 6.2 2活套法兰应成组捆扎牢固。 6.3搬动和运输时避免碰撞和变形。 6. 4 4产品应存放在室内，不允许露天存放或堆置。
4 中华人民共和国化工行业标准塘玻璃设备 活套法兰
HG/T2105—2011 出版发行：化学工业出版社
（北京市东城区青年湖南街13号 邮政编码100011）
化学工业出版社印刷厂
880mmX1230mm1/16 印张K 字数11千字
2012年3月北京第1版第1次印刷
书号：155025·1063
购书咨询：010-64518888 售后服务：010-64518899
网址：http://www.cip.com.cn
凡购买本书，如有缺损质量间题，本社销售中心负责调换。
版权所有 违者必究
定价：10.00元 ICS 71. 120;25. 220. 50 G 94 备案号：34704—2012
