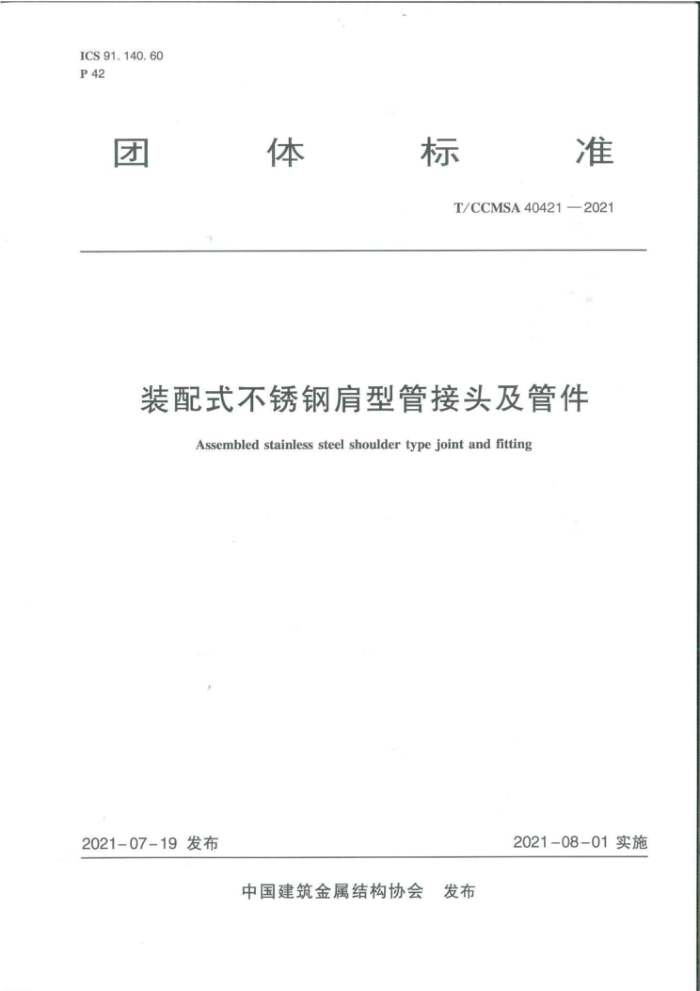

ICS 91.140.60 P 42
准
标
团
体
T/CCMSA40421—2021
装配式不锈钢肩型管接头及管件
Assembled stainless steel shoulder type joint and fitting
2021-08-01实施
2021-07-19发布
中国建筑金属结构协会 发布 T/CCMSA40421—2021
目 次
前言
范围规范性引用文件术语与定义分类和标记
-
2
3
5 材料 6 交货状态
技术要求试验方法检验规则 10 标志、包装、运输及贮存附录A（资料性）密封圈结构型式及基本尺寸
2 8
1( 11
..:
13 T/CCMSA 40421—2021
前言
本文件依照GB/T20004.1—2016与GB/T1.1—2020的规定起草请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本文件由中国建筑金属结构协会提出并归口。 本文件由中国建筑金属结构协会团体标准管理中心组织制定本文件由中国建筑金属结构协会管道委员会负责解释。 本文件起草单位：成都共同管业集团股份有限公司、国家建材产品质量监督检验中心（四川）、四
川省冶金产品质量监督检验站、维格斯（上海）流体技术有限公司、玫德雅昌集团有限公司、重庆巨源不锈钢制品有限公司、江苏银羊不锈钢管业有限公司。
本文件主要起草人：刘小勇、沈婧、张龙、马永张、高胜华、王岚、彭鹏、张忠明。
Ⅱ T/CCMSA40421—2021
装配式不锈钢肩型管接头及管件
1范围
本文件规定了装配式不锈钢肩型管接头及管件的术语与定义、分类和标记、材料、交货状态、技术要求、试验方法、检验规则、标志、包装、运输及贮存
本文件适用于公称尺寸为DN125DN450，公称压力为1.6MPa/2.5MPa的生活饮用水、管道直饮水、生活用热水、消防用水和循环冷却冷冻水管道等系统用装配式不锈钢肩型管接头及管件的设计、 制造和验收。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T 241 金属管液压试验方法 GB/T2828.1—2012 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2100 通用耐蚀钢铸件 GB/T3098.1—2010 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2—2015 紧固件机械性能 螺母 GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T3098.15 紧固件机械性能不锈钢螺母 GB/T8259—2008 卡箍式柔性管接头技术条件 GB/T 10125 人造气氛腐蚀试验盐雾试验 GB/T12771—2019 流体输送用不锈钢焊接钢管 GB/T17219—1998 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17604—1998 橡胶 管道接口用密封圈制造质量的建议症疵点的分类与类别 GB/T21873—2008 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T28604—2012 生活饮用水管道系统用橡胶密封件
3 术语与定义
以下术语和定义适用于本文件。
3. 1
装配式不锈钢管道 assembled stainless steel pipeline 由工厂预制的管材、管件运输到工地上直接进行装配连接的不锈钢管道
3. 2
肩型管接头 joint of shoulder type pipe
1 T/CCMSA40421—2021
在管材、管件平口端的接头部位加工成肩形构造后，并用配套卡箍、专用橡胶密封圈和紧固件组成的快速拼装接头。 3.3
肩型管件shouldertypepipefitting 采用肩型管接头连接管道系统上所使用的弯头、三通和四通等管件的通称
3. 4
管端thepipeend 与卡箍配合的管件和管道端部
3.5
偏转角deflectionangle 两端管道用卡箍接头连接时，管道偏离轴线所形成的锐角。
3. 6
伸缩量 expansionrange 两段管道用卡箍接头连接时，管道的轴向位移量。
4分类和标记
4.1分类 4.1.1管件按结构型式的分类和代号如下：
G; S; L;
a）管段 b）直通 c）90°弯头 d）45°弯头 45L;
T。
e)三通 4. 1.2 管件连接方式为肩型连接，代号为“」” 4.1.3 管件按压力等级分类：PN16、PV25。 4.2 标记及示例 4. 2.1 标记方式
产品标记由结构型式、公称尺寸、连接方式、压力等级、材料统一数字代号和标准编号组成。
0. 中
0
-
标准编号材料统一数字代号（S30408、S31603等）压力等级连接方式公称尺寸结构型式
